Saleae逻辑分析仪下载_Saleae Logic16绿色免费版

Saleae逻辑分析仪下载_Saleae Logic16绿色免费版
更新时间:2023-12-07软件大小:112MB软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

Saleae Logic16是一款Saleae逻辑分析仪的必备应用软件,可通过该软件得到示波器无法获取的信息!通过软件能够对单片机以及FPGA等进行分析,将你的设备连接到这款软件就可以调试,支持多达17种协议,是电子开发人员调试分析的好帮手。

逻辑分析仪应用软件(Saleae logic)

安装使用方法
第一步 解压
第二步 进入解压的目录,有如下几个版本目录
SaleaeLogic_1.1.15(32bit)  SaleaeLogic_1.1.15(64bit)   SaleaeLogic_1.1.16C(32bit)      SaleaeLogic_1.1.16C(64bit)四个目录,括号里面注明对应的 32 位或者 64 位操作系统使用,如果你不清楚使用 32 位的即可
第三步 进入对应操作系统的目录
例如: SaleaeLogic_1.1.16C(32bit)\SaleaeLLC,进入 Drivers 目录运行 setup32.bat(32 位)或者 setup64.bat(64位),驱动即安装完毕, 不要运行 setup32.exe 或者 setup64.exe

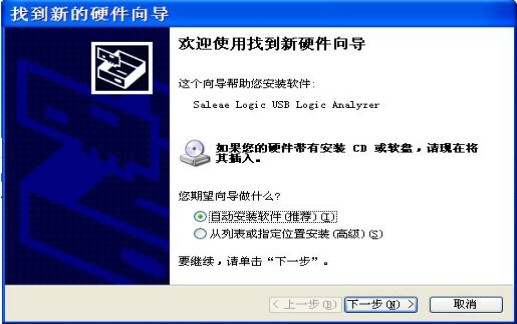

第四步 插上硬件,系统提示找到新硬件,在找到新的硬件向导对话框中,直接点自动安装软件(推荐),点下一步,完成安装
第五步 将 USB 接口拔下, 如果用户的电脑已正确运行过本软件或者已熟悉本该软件,可以不操作第五步,直接操作第六步
第六步 运行目录中的 Logic.exe, 现在可以使用软件了
第七步 因为Saleae软件支持有8通道和16通道两种设备,当前版本使用的是16通道的设备,使用前需设置好硬件设备的类型,点击右上角的Optins-->Connecteddvices-->DemoLogic 16

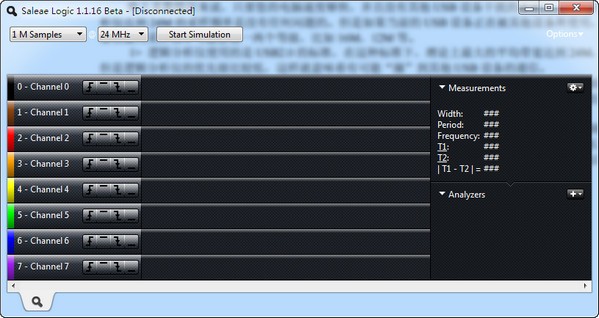

在没有插入USB硬件的时候,最上边会显示Disconnected,此时软件可以进行模拟运行Start Simulation,鼠标点击后会出现一个模拟的波形;你如果提前设置了软件自带的协议解释(协议设置方法,见后面“协议设置”)

第八步 重新插上 USB 接口,因为此时用户已打开了软件,系统会有以下提示

逻辑分析仪应用软件(Saleae logic)

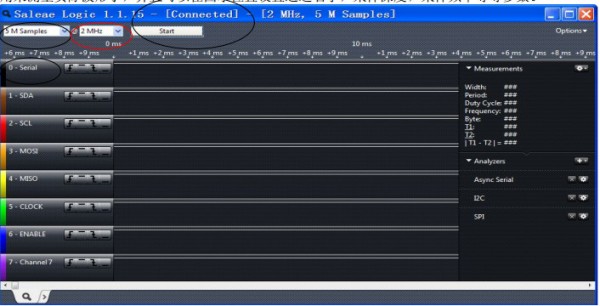

用鼠标左键点击 OK 即可正常使用了,此时Saleae Logic16 逻辑分析仪的指示灯绿色-->橙色渐变,现在就可以正式使用 Saleae Logic16 逻辑分析仪了。软件的最上边会显示 Connected,此时软件可以正常运行Start。

逻辑分析仪应用软件(Saleae logic)

用户如果将 Saleae Logic16 与电脑连接,但是未打开过软件,指示灯状态为绿色常亮;用户如果在正常使用 Saleae Logic16 时,先关闭软件,则指示灯状态仍为绿色-->橙色渐变,重新打开软件即可继续使用。需要特别说明的是,用户如果在正常使用 Saleae Logic16 时,先关闭软件,指示灯状态仍为绿色-->橙色渐变, 重新打开软件不能正常使用, 请检查 Windows的任务管理器中的应用程序及进程中是否有二个或多个软件在运行,如果有多个在运行,在对应的位置点击“结束任务”或“结束进程”,再重新打开软件即可,如果仍不能正常使用,请尝试重启电脑

逻辑分析仪应用软件(Saleae logic)

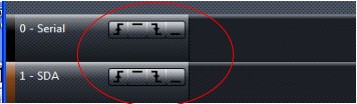

触发设置触发设置是为了方便大家在使用时,从有用信号开始发送的时候再采集,这样就可以避免刚开始采集了大量的无用信号。在这里,你用哪个通道做触发就设置哪个通道,可以分别设置上升沿开始采集数据,或者下降沿开始采集数据,或者高低电平开始采集数据。默认是不设置触发,点了 start 后,就会自动开始进行数据采集,一直采集到设置的采样深度完成后自动停止。那下边我们就可以正式采集一组数据进行观察了!

逻辑分析仪应用软件(Saleae logic)

这里我们只是简单的介绍一下,具体的操作使用方法已经包含在下载包之中,还是不了解的朋友们可以仔细阅读应用手册,里面教程通过图文并茂的方式来讲解saleae的用途和实际使用方法。

Saleae逻辑分析仪功能

1、Saleae16逻辑分析仪,页面实际操作简易,易懂,实用,是电子器件开发者调节、剖析的好专用工具
2、Saleae16是将取样出去的即时数据送进电脑内存中,运用压缩算法,深层最大达到10G
3、Saleae16能够全自动剖析多种多样常见通讯协议,立即获得剖析数据,在其中SaleaeLogic_1.1.15支持10种协议书表述,SaleaeLogic_1.1.16支持17种协议书表述;
17种协议书包含:AtmelSWI,Biss,CAN,DMX-512,I2C,I2S/PCM,JTAG,LIN,Manchester,MDIO,1-Wire,PS/2Keyboard/Mouse,AsyncSerial,SimpleParallel,SPI,UNI/O,USB1.1
4、Saleae16选用資源动态性多路复用,3个通道最大采样率100M,6个通道最大采样率50M,9个通道最大采样率32M,16个通道最大采样率16M
5、Saleae16应用的USB接口,务必是USB2.0插口
6、Saleae16采集的数据能够挑选储存,导出来报表,数据表明支持数据表明变成10进制、16进制、二进制、ASCII码,便于开展数据剖析和数据较为
7、支持上升沿、降低沿、上拉电阻、低电频等多种多样开启方法,也可选择好几个通道“与逻辑性”的关联开展开启挑选,便捷、好用
8、手机软件支持多种多样采集頻率和采集深层,可依据具体运用要求随意融合
9、还支持模拟输出作用,能够对手机软件自身支持的协议格式开展仿真模拟演试輸出
