gns3(思科网络模拟器)

gns3模拟器即思科网络模拟器是一款用于网络仿真和实验的开源软件。它允许用户在计算机上模拟和配置网络设备，如路由器、交换机、防火墙等，以便进行网络拓扑设计、协议测试和故障排除等工作。

gns3模拟器特点：

1. 灵活性：GNS3支持多种网络设备的模拟，包括Cisco、Juniper、MikroTik等，并且可以通过插件扩展支持其他设备。

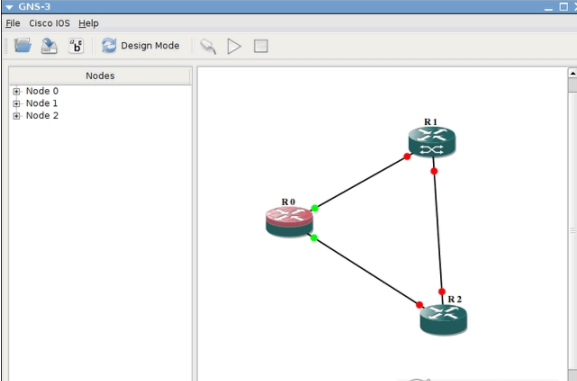

2. 图形化界面：GNS3提供直观的图形界面，用户可以通过拖放方式构建网络拓扑，并进行设备配置和连接设置。
3. 虚拟化支持：GNS3可以与虚拟机软件（如VirtualBox、VMware）集成，将虚拟机作为网络设备进行模拟和连接。
4. 网络模拟：GNS3可以模拟各种网络场景，包括静态路由、动态路由、VLAN、VPN等，以便进行网络设计和测试。
5. 模拟器互联网：GNS3提供了一个模拟器互联网（IOU）功能，可以模拟Cisco IOS操作系统，以便进行更真实的设备模拟。
6. 社区支持：GNS3有一个活跃的社区，用户可以在社区中分享拓扑、配置和教程，获取帮助和解决问题。

gns3模拟器功能：

1、为windows应用程序提供访问网络底层的能力。

2、设计优秀的网络拓扑结构。

3、模拟Cisco路由设备和PIX防火墙。

4、仿真简单的Ethernet， ATM和帧中继交换机。

5、能够装载和保存为Dynamips的配置格式。

6、使用dynamips内核的虚拟软件具有较好的兼容性。

7、支持一些文件格式（JPEG、PNG、BMP、XPM）的导出

gns3模拟器使用教程

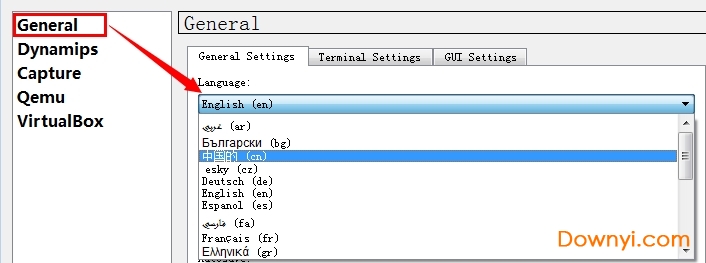

1、修改gns3的界面语言为中文

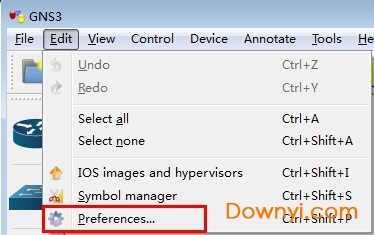

edit->preferences...

在general中将language选择为“中国的(cn)”，然后点击右下方的apply，然后关闭程序后，在打开就能看到中文菜单。

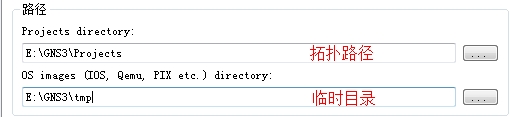

2、路径设置

编辑-首选项-一般-路径

然后，点击"apply"。

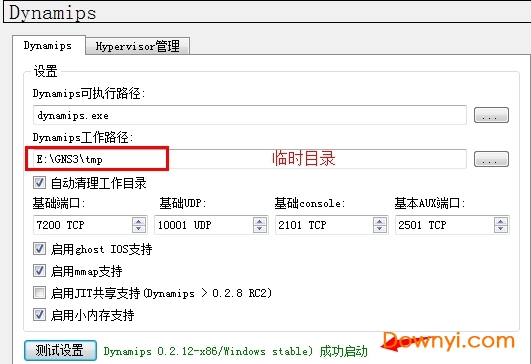

3、dynamips设置

编辑-首选项-dynamips-设置

这里比较关键，进行dynamips测试，当出现"成功启动"字样，说明gns3安装成功。

4、capture设置

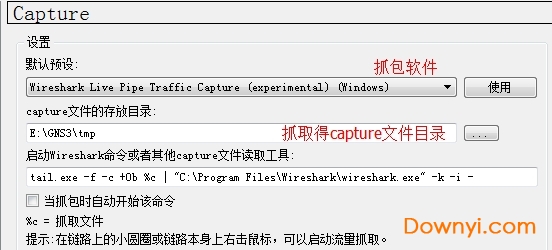

编辑-首选项-capture-设置

5、使用gns3

首先，我们要去下载ciscoios网络操作系统，然后gns3加载iosimage模拟运行它。

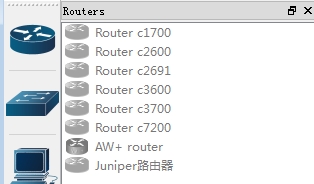

我们打开gns3，然后点击路由器的图标，可以看到

由上图可以看出，gns3目前仅支持上述几个型号，而且是灰色不可选的。因为我们并没有加载相应型号的ciscoios，下面我们就演示一下如何加载。

这里我假定你已经下载好了iosimage，好吧，开始

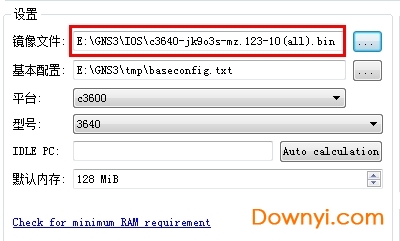

6、加载ios

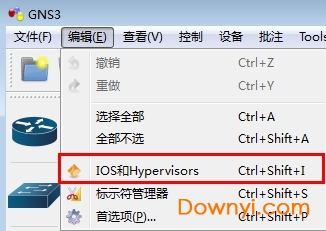

编辑-ios和hypervisors

然后，指定相应的镜像文件路径

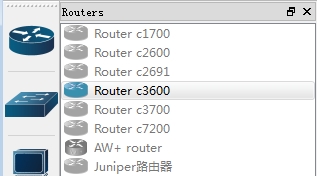

注意，记得点击"保存"，然后回到刚才的界面，我们可以看到，routerc3600可选了。

7、添加模块

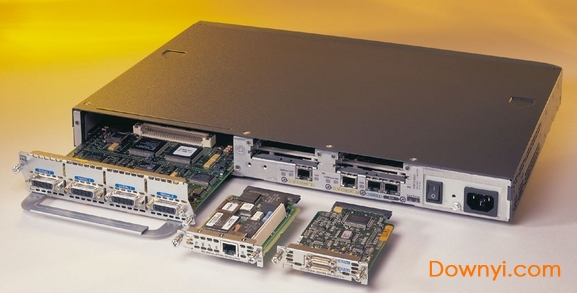

我们知道cisco路由器采用模块化的结构，路由器上面有额外的插槽，这些插槽可以安装各种模块，以提供更多的端口或其他东西，悲催的事儿就是当你需要添加更多的模块时，你必须为每个模块支付相应的费用，也就是按模块收费。

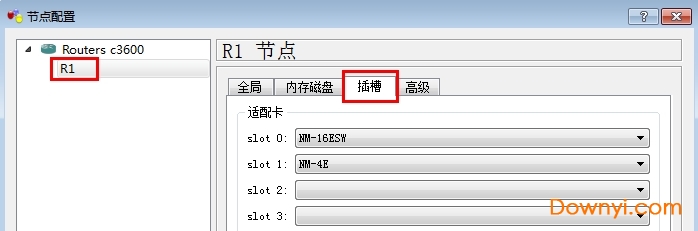

我们可以拖拽左侧相应的设备（路由器或交换机）至工作区，然后对其右键-配置，在solt中选择合适的模块。

8、连线

通过路由器我们可以组建网络，通常路由器会与其他设备通过线缆连接。在左侧有一个rj-45的水晶头图标的，就可以进行连线，这个很容易理解和操作，所以这里不多说。

9、计算idle值（比较关键）

在做实验之前，我们需要计算gns3模拟时的idle值，以降低cpu的占用率，否则你就会发现你的电脑cpu使用率飙升。

选择设备-右键-开始，然后再右键-idlepc

10、console

选择设备-右键-console
