cad缩放怎么用?教你简单cad缩放参照怎么用的方法

更新时间:2018-06-26 16:05:26| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad缩放怎么用?当我们制作好CAD图纸后如果尺寸不对的话该如何进行缩放呢?cad是一个功能强大的三维制图软件,对于缩放这样的操作来说简直是非常的简单。在本文中winwin7小编给大家简单的分享下cad缩放的详细操作方法!

cad缩放参照怎么用的方法:

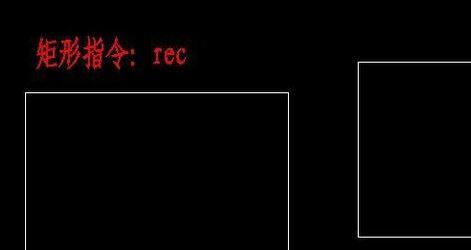

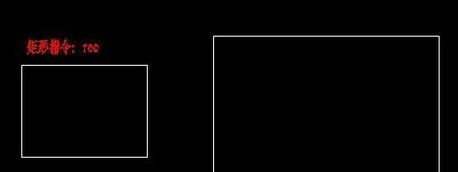

1、首先打开CAD,随便画两个大小不同的长方形。指令:REC。
2、现在我们要放大(缩小)小长方形的尺寸。输入指令:SC,第一步,选择对象。第二步,指定基点(基点的意思是放大缩小后位置不变的点)。基点建议选择顶点。选定基点后,输入比例因子,就是放大缩小的倍数。0-1的小数表示缩小,大于1表示放大。这里我们输入比例因子:2,大家看效果图。

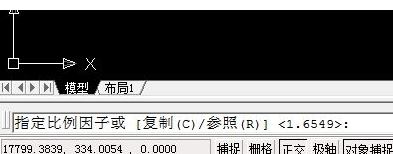

3、通过上述方法我们完成了放大和缩小,但仅仅是SC最简单的应用。怎么在放大/缩小的同时保留原来尺寸的图像呢。很简单,在我们输入SC,指定基点后,命令栏会提示:指定比例因子或[复制C/参照R],我们输入C,在输入比例因子:2,大家看效果图。原来的图形保留了下来,如下图所示:
如果刚开始我们画了两个长方形,现在我想让左边的长方形和右边的长方形一样宽,也就是下图所示的效果,该怎么操作呢?小编在这里叫大家这个小技巧

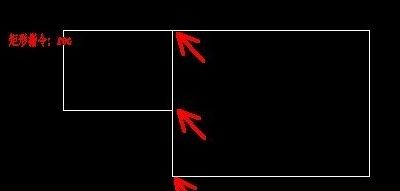

首先,我们把两个矩形的上边对齐,输入指令SC,选择右上角的顶点,命令栏提示:指定比例因子或[复制C/参照R]时,我们输入R,依次选择下图中的3个点,确定后我们看看最终效果。

以上便是winwin7小编给大家分享的关于cad缩放怎么用的详细操作方法!
