cad圆角怎么用?小编教你使用cad圆角命令!

更新时间:2018-07-06 10:09:55| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad圆角怎么用?当我们使用矩形或者直线只能画出直角的方框,但是很多部件边缘是圆角而不是直角,这个时候我们就需要使用圆角功能将矩形设置为圆角才可以。那么该如何使用圆角工具呢?在本文中winwin7小编给大家分享下cad圆角工具的使用方法!

cad圆角命令使用方法:

1、首先我们画出一个直角的物体;

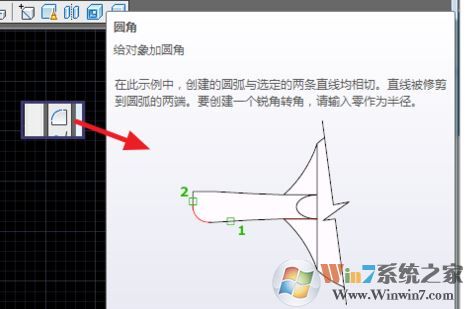

2、 然后选择圆角命令,或者在命令栏输入快捷键【f】;
cad圆角怎么用?小编教你使用cad圆角命令!

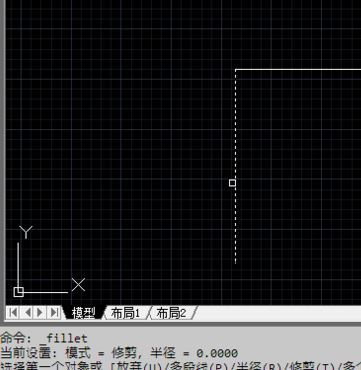

3、选择一个对象,即选择其中的一条直线,会变成虚线么如图:
cad圆角怎么用?小编教你使用cad圆角命令!

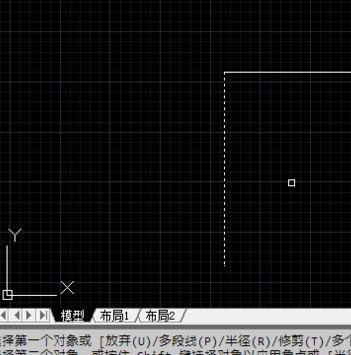

4、选择【半径】,或者输入【R】;
cad圆角怎么用?小编教你使用cad圆角命令!

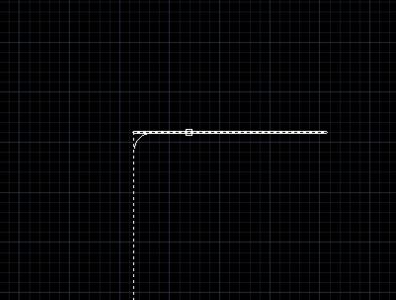

5、 输入所需要的圆角半径,按下回车按钮执行即可得到需要用到的圆角了!
cad圆角怎么用?小编教你使用cad圆角命令!
以上便是winwin7小编给大家分享介绍的关于cad圆角功能的详细使用方法!
