win7小编教你网线测试仪的使用方法!

更新时间:2018-09-19 10:12:00| 编辑:本站整理 | 信息来源:本站整理|浏览数:
网络测线仪适用于检测网线是否通畅一个检测仪器,当我们在进行网络布线的时候是一个必要的工具。在本文中winwin7给大家带来了网线测试仪的详细使用方法。

网线测线仪使用方法:

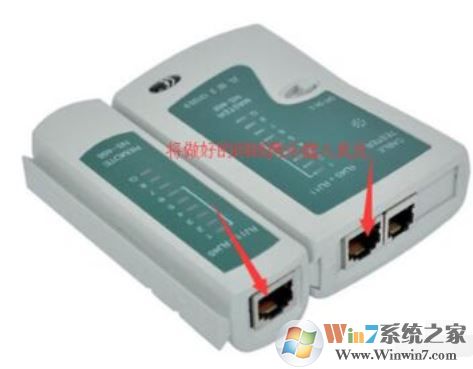

1、将做好的直通线或者交叉线的两端分别插入这两个接口,如图所示:
win7小编教你网线测试仪的使用方法!

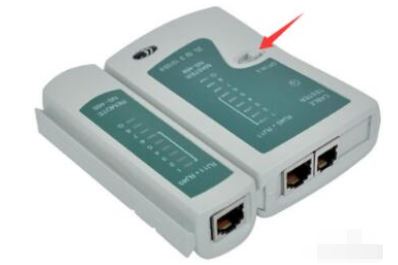

2、打开此处的开关,将开关拨到“ON”(S为慢速档,有些型号的开关在设备侧面),如下图所示,这个时候我们网线没有连接上去的话这个等是不会闪的:
win7小编教你网线测试仪的使用方法!
3、这步是判断网线是否通的重要一步,仔细查看这两处网线灯的亮起顺序。

如果是直通线,则两边依次且同步亮起顺序为:1、2、3、4、5、6、7、8。

如果是交叉线,则两边依次且同步亮起顺序为:3、6、1、4、5、2、7、8。

若中途出现有灯未亮起或者顺序不对,则网线未做通,需要重新制作。

以上便是winwin7小编给大家分享介绍的关于网线测试仪的详细使用方法,在使用的时候确保测线仪中的电池电量充足,否则是不会亮的哦!
