cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法

更新时间:2018-09-26 14:06:34| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad2016样条曲线怎么用?当我们需要在CAD中画曲线的时候该如何进行制作呢?比如我们要提取卡通人物里的一个轮廓可以直接将其复制到CAD中,然后使用线条进行描画,但是这个时候我们需要用到的线条肯定不单单是直线,还需要用到曲线,那么我们该如何画出曲线呢?在本文中winwin7小编给大家分享介绍下cad中样条取消的使用方法。
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法

cad里样条曲线怎么用制作方法:Auto cad2016简体中文官方原版x64位(含注册机及激活详细方法)

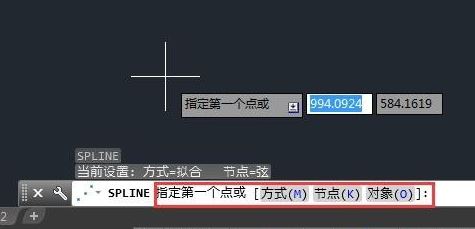

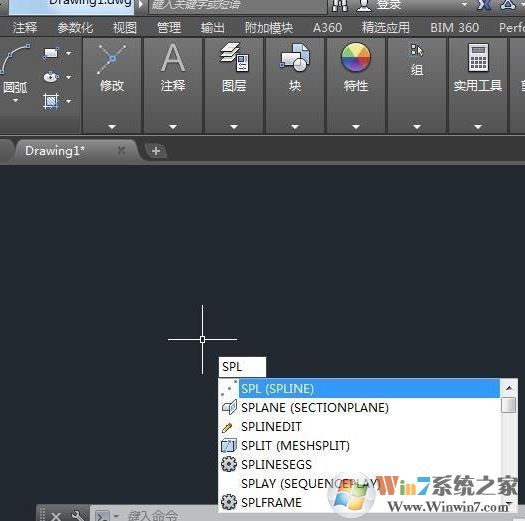

1、在命令栏中输入圆弧命令的快件方式“SPL”,按一下空格键,这时在命令行中提示我们指定第一个点或【方式(M)节点(K)对象(O)】,如下图所示:
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法
(图一)
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法
(图二)

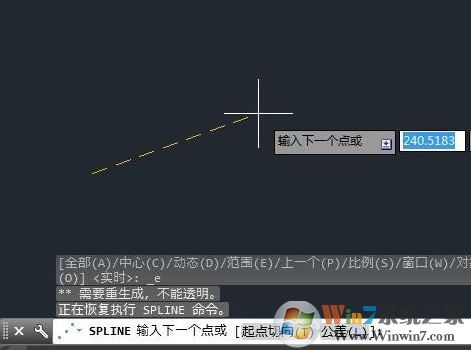

2、此时我们在屏幕任意一点点击一下鼠标左键,即可指定第一点。指定完第一点后在命令行同样会提示我们接下来一步的操作,如图:
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法
(图三)

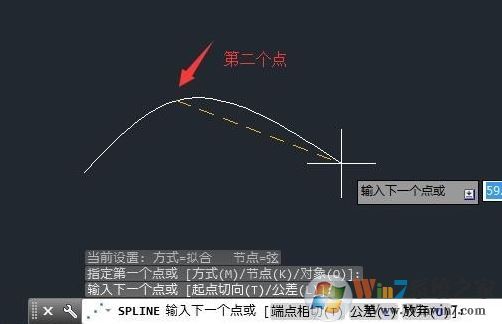

3、此时我们直接点击屏幕,指定第二点,如图:
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法
(图四)

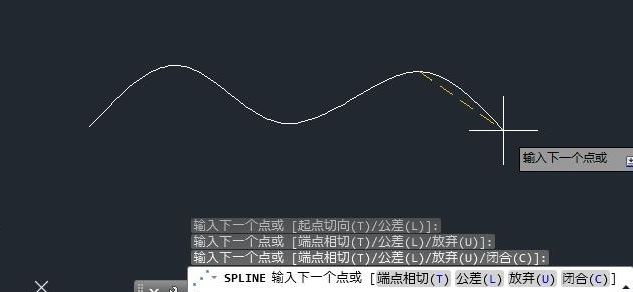

4、按一下键盘的空格键,那么画出来的是一条直线,接着我们开始调整曲线的弧度,只需继续指定第三第四点即可!
cad2016样条曲线怎么用?cad里样条曲线怎么用制作方法
(图五)

制作完成后该怎么操作呢?很简单,按一下键盘的空格键,即可退出样条命令!

以上便是winwin7小编给大家分享介绍的cad中样条曲线的制作方法!
