micro usb接口,小编教你什么是micro usb接口及引脚定义图

更新时间:2018-10-10 14:03:07| 编辑:本站整理 | 信息来源:本站整理|浏览数:
USB分为很多种其中micro usb接口也是其中一种,Micro USB是USB 2.0标准的一个便携版本,比部分手机使用的Mini USB接口更小,Micro-USB是Mini-USB的下一代规格,关于更多详细的micro usb接口知识可以看看下面的文章。

micro usb接口图:

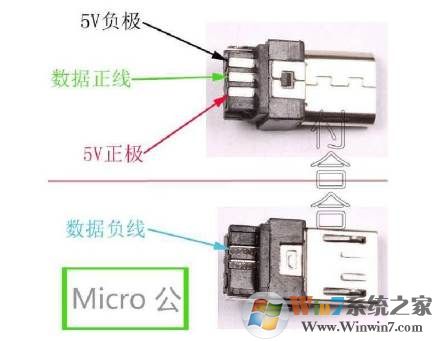

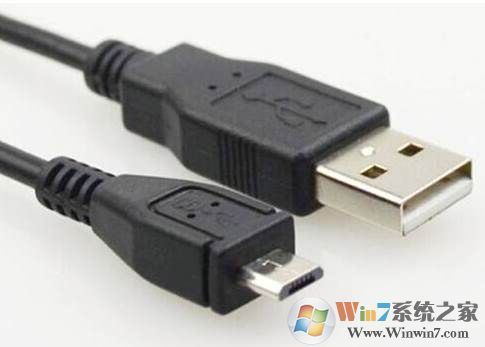

micro usb接口数据线 公头图

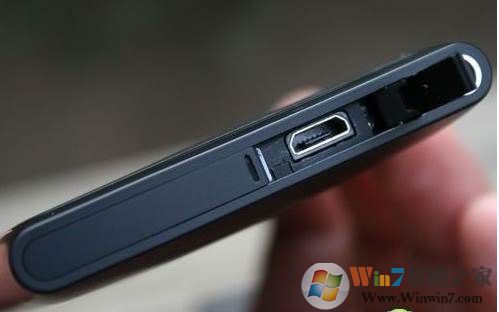

micro usb接口 插口 母图



micro usb接口传输速率:

Micro-USB连接器比标准USB和Mini-USB连接器更小,节省空间,具有高达10000次的插拔寿命和强度,盲
micro usb


Micro-USB标准支持目前USB的OTG功能,即在没有主机(例如个人电脑)的情况下,便携设备之间可直接实现数据传输,兼容USB1.1 (低速:1.5Mb/s,全速:12Mb/s) 和USB 2.0(高速:480Mb/s),同时提供数据传输和充电,特别适用于高速(HS)或更高速率的数据传输,是连接小型设备(如手机,PDA,数码相机,数码摄像机和便携数字播放器等等)的最佳选

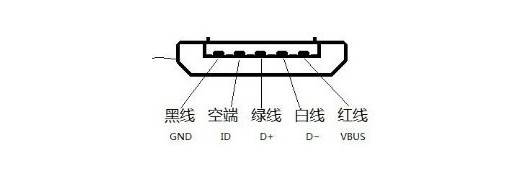

micro usb接口引脚定义:



www.xiuchufang.com




USB插头端管脚定义

Pin
名称
线的颜色
描述
1
VBUS
Red(红)
电源正5 V
2
D?
White(白)
数据线负
3
D+
Green(绿)
数据线正
4
ID
none(无)
分为A和B两种接口
A:与地线相连
B:不与地线相连
5
GND
Black(黑)
信号地线


以上就是关于micro usb接口的一些想尽的知识分享了,相信对大家会有帮助的。
