cad折断线怎么画?cad怎么画折断线图文教程

更新时间:2019-02-27 16:43:15| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad折断线怎么画?当我们在使用Auto cad这款软件进行制图的话想要使用折断线这个功能的话该如何进行操作呢?本文中winwin7小编将给大家演示一下在CAD这款软件中使用折断线功能来进行图纸制作,有需要的用户一起来和小编看一下吧!

推荐下载:CAD2008 64位下载|CAD2008 64位破解版(含注册机+序列号)

cad怎么画折断线图文方法一:

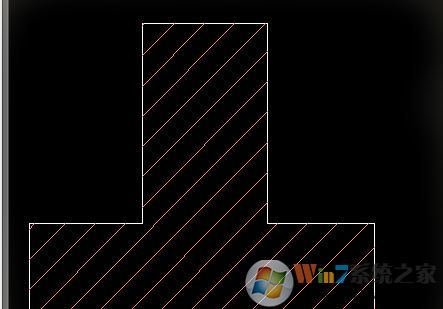

1、们在图纸中绘制一个图形,如下图所示的一个倒T形;

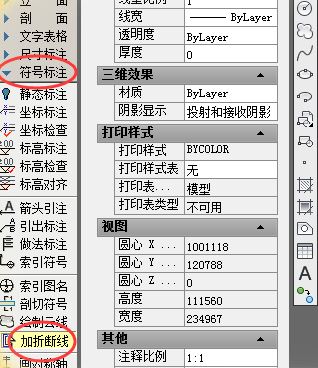

2.、接着我们点击符号标注下的加折断线,如图:

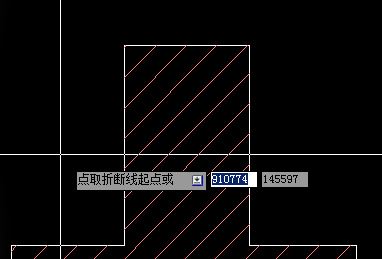

3、如下图所示,接着我们在图形中需要添加折断线的地方点击设置折断线的起点:

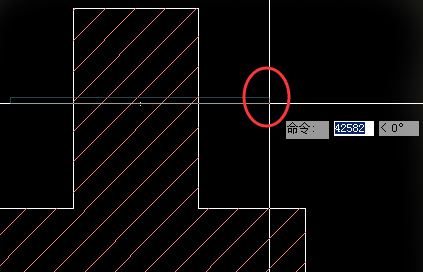

4、移动鼠标点击折断线的终点;点击确定终点。点击鼠标右键退出绘制,如图:

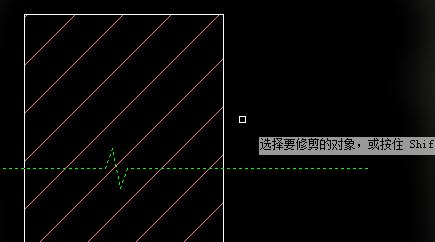

5、接着我们用修剪工具去除不需要的图形,见下图:

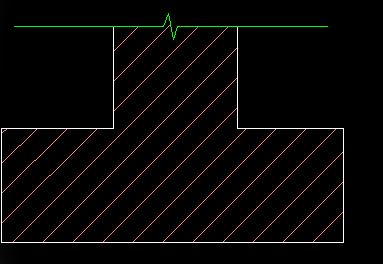

以下就是小编使用cad折断线功能画出的图形了:


cad怎么画折断线图文方法二:
1、打开cad软件,点击直线工具;

2、先画一条直线,在下方命令窗口输入快捷键L;

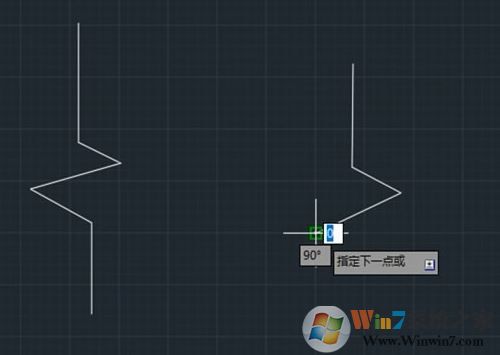

3、先画一条直线,画一条有偏角的线,再画一条直线即可!

关于CAD折断线怎么绘制的方法就介绍到这里,有需要的用户可参考本文中winwin7小编介绍的操作方法进行操作即可完成绘制!
