如何将cad图纸导入revit?Revit导入CAD图纸图文教程

更新时间:2019-03-19 09:01:08| 编辑:本站整理 | 信息来源:本站整理|浏览数:
如何将cad图纸导入revit?revit是一款建筑必备的建模软件,想要将CAD图纸在revit中打开的话实际上操作起来并不难,首先打开CAD图对我们需要导入Revit的图纸就行一个简单的处理,选中要导出的图形。。。具体该如何操作让winwin7小编在本文中给大家分享介绍下Revit导入CAD图纸图文教程。

winwin7推荐:Revit2018破解版|Autodesk Revit2018官方中文版(含激活码/注册机)

Revit导入CAD图纸图文教程:

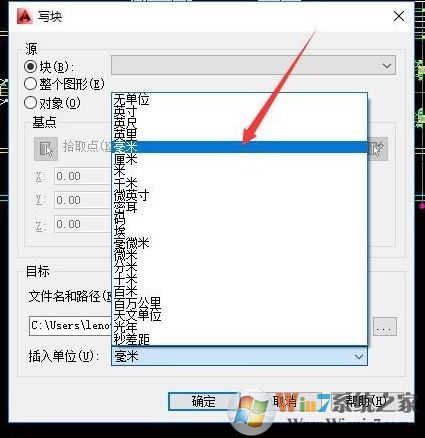

1、打开CAD图,选中要导出的图形。在命令行输入“W”回车,按默认选择“对象”并选择保存的路径,重命名,单位改成毫米,之后点击确定;

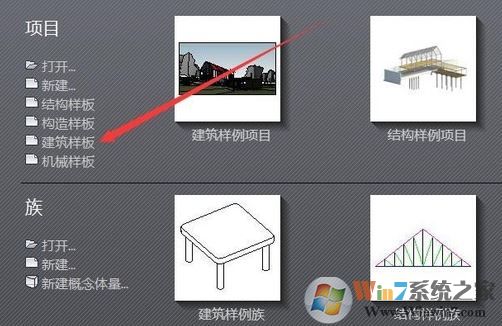

2、打开Revit软件,新建一个建筑样板,选择楼层平面点击场地,在菜单栏选择插入点击链接CAD,如图:

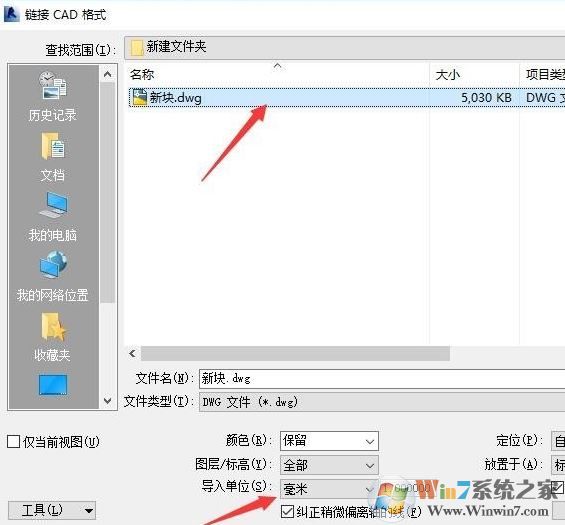

3、选择我们刚才从CAD中导出的图,将导入单位改称为毫米,点击打开,这样CAD就导入Revit里面,如图:

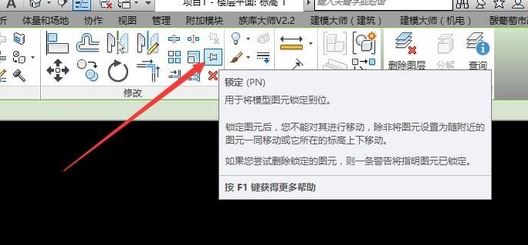

4、导入完成后将图选中,点击锁定按钮,将导入的图进行锁定,防止在画图的时候误操作。


关于如果将CAD图纸在Revit中打开的操作方法就给大家介绍到这里,有需要的用户快来试试吧~
