cad合并图层的操作方法|cad图层合并操作方法

更新时间:2019-04-12 14:59:51| 编辑:本站整理 | 信息来源:本站整理|浏览数:
当我们在CAD中有多个图层需要将一些图层进行合并的时候该如何进行操作呢?当我们制作了很多线条图层的CAD文件机或者打开的cad图纸有很多图层的相对速度或很慢,我们可以通过合并图层的方式来解决这一问题,打开文件就会变得很快,本文中winwin7小编给大家分享介绍下cad图层合并操作方法。

推荐下载:CAD2008 64位下载|CAD2008 64位破解版(含注册机+序列号)

cad图层合并操作方法:

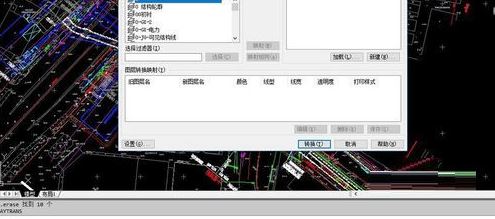

1、进入图层管理界面之后可以看见这个图纸,在打开的图纸左下角输入命令:“LAYTRANS”,输入之后按下回车键就可以进入新的设置界面了:
cad合并图层的操作方法
2、此时我们使用命令调出的“图层转换器”界面,如图:
cad合并图层的操作方法

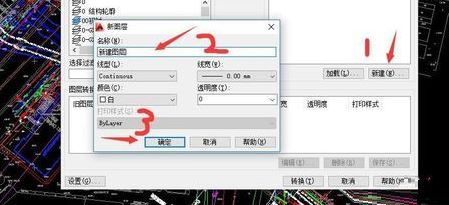

3、点击右侧的新建按钮之后重新命名一个图层的名称,命名之后点击确定按钮进行保存!
cad合并图层的操作方法

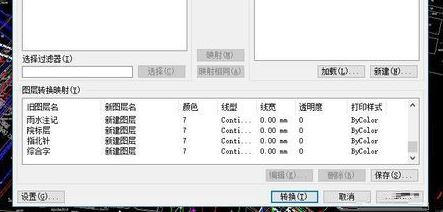

4、保存好了之后回到上一个界面中,在左侧的转换自选框中找到我们需要合并的这些图层,找到之后使用映射按钮,然后点击转换按钮即可!这样我们左侧设置的图层就全部合并在右侧新建的图层中去了!
cad合并图层的操作方法
5、在点击映射之前我们需要先使用鼠标选中新建的图层,然后再在左侧的窗口中设置需要合并的图层,如图:

以上便是winwin7小编给大家分享介绍的cad图层合并操作方法。
