cad算面积快捷键是什么?cad测量面积快捷键

更新时间:2019-11-18 10:26:20| 编辑: | 信息来源:本站整理|浏览数:
cad算面积快捷键是什么?在cad中我们想要快速算出cad面积的话该如何进行操作?CAD是一款非常专业的平面图设计软件,里面的功能齐全,只要善用热键就可以快速进行图形绘制。本文中winwin7小编将给大家分享介绍下cad测量面积快捷键的使用方法,如果你对此有兴趣的话,那么快通过本文中winwin7小编分享介绍的方法来实现快速计算cad图形面积。

cad算面积快捷键是什么?cad测量面积快捷键


推荐:AutoCAD2006_Auto CAD2006绿色精简破解版


cad测量面积快捷键方法一


对于简单图形,如矩形、三角形。只须执行命令AREA(可以是命令行输入或点击对应命令图标),在命令提示“Specify first corner point or [Object/Add/Subtract]:”

打开捕捉依次选取矩形或三角形各交点后回车,AutoCAD将自动计算面积(Area)、周长(Perimeter),并将结果列于命令行。


cad测量面积快捷键方法二


针对简单图形,如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object选项,根据提示选择要计算的图形,AutoCAD将自动计算面积、周长。

cad测量面积快捷键方法三

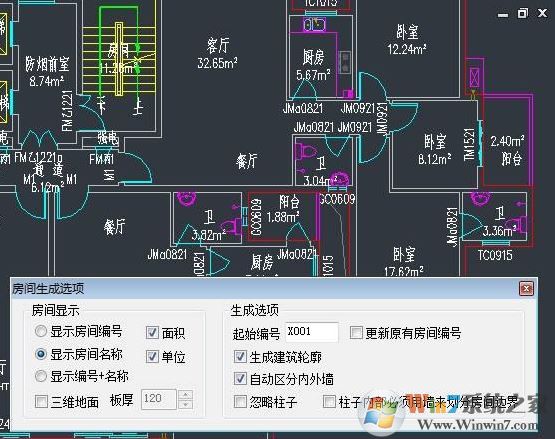

针对由简单直线、圆弧组成的复杂封闭图形,不能直接执行AREA命令计算图形面积。必须先使用Boundary命令(其使用方法依照下图对话框选择即刻,它同于剖面线填充的面域创建),以要计算面积的图形创建一个面域(region)或多段线对象,再执行命令AREA。在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object选项,根据提示选择刚刚建立的面域图形,AutoCAD将自动计算面积、周长。

cad算面积快捷键是什么?cad测量面积快捷键

以上便是winwin7小编给大家分享介绍的cad测量面积快捷键!
