固态硬盘SSD接口NGFF M.2和SATA-E哪个好?

更新时间:2017-10-11 13:48:53| 编辑:本站整理 | 信息来源:本站整理|浏览数:
    很多用户在为笔记本加装固态硬盘的时候会纠结选择使用什么接口,为了扫除大家的这个盲区,小编特意为大家搜集了如下教程,让大家可以明确的选择自己相应使用固态硬盘的接口。

本文以Z97、H97主板来说明,这两个主板增加了一个NGFF M.2接口,有的还增加了SATA-E接口。号称速度可以达到10Gb/s。本文将对NGFF M.2和SATA-E做比较详细的解释。

一、NGFFM.2/SATA-E就是把控制器从南桥移到存储器上

我们先看看SATA是什么意思。SATA的英文全称是Serial Advanced Technology Attachment。中文的意思是“串行高级技术附件”,是一种基于行业标准的串行硬盘驱动器接口。是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。
也就是说串行的硬盘接口都叫SATA。

SATA接口和主板上的南桥连接是通过SATA控制器连接到南桥的PCIE总线。传统上Intel和AMD都把SATA控制器设计在南桥芯片组内,主板上直接提供SATA接口。

当然也有第三方的SATA控制器芯片,一些高端主板会配置这种芯片扩展SATA接口,这种第三方SATA芯片也是要连接到南桥的PCIE总线上的。

从下面的原理图,很容易看到SATA、NGFF M.2和SATA-E的相同点和不同点。


二、NGFFM.2/SATA-E就是连接了2条PCIE 2.0 x1


SATA、NGFFM.2和SATA-E的速度,第一和存储器件的读写速度有关,第二和传输通道的带宽(传输速度)有关。

SATA II时代,接口设计的理论速度是3Gb/s。南桥提供的PCIE通道是PCIE 1.1,PCIE x1的速度是2.5Gb/s,SATA控制器连接一个PCIE x1。

SATAIII接口的理论速度是6Gb/s,南桥提供的PCIE通道升级的PCIE 2.0,带宽是5Gb/s。通道带宽够了,但存储体的实际速度就和存储介质的读写速度有关了。机械硬盘是达不到5Gb/s的,SSD的才有可能。

现在SSD的读写速度已经突破5Gb/s。于是PCIE通道的带宽就要提高了。提高的办法就是采用PCIE 2.0 x2,连接二条PCIE2.0,带宽就可以达到10Gb/s。

NGFF M.2和SATA-E是连接了PCIE2.0 x2,也就是说PCIE这边保证了10Gb/s的带宽,只要SATA控制器设计的速度是10Gb/s就可以了。

为什么不在原来SATAIII的基础上升级到SATA IV?如果升级SATA IV,也是要连接2条PCIE2.0,那么6个SATA就要12条PCIE2.0。

所以英特尔联合SATA组织推出SATA-E,把SATA控制器放到存储设备上,南桥只提供PCIE2.0总线,x1是5Gb,x2是10Gb,x4就是20Gb。如果连接到PCIE3.0,x1就是10Gb,x2就是20Gb。


这样一来,存储器速度的提高就很自由了。只要存储器的速度够快,可以多连几条PCIE解决PCIE的带宽。

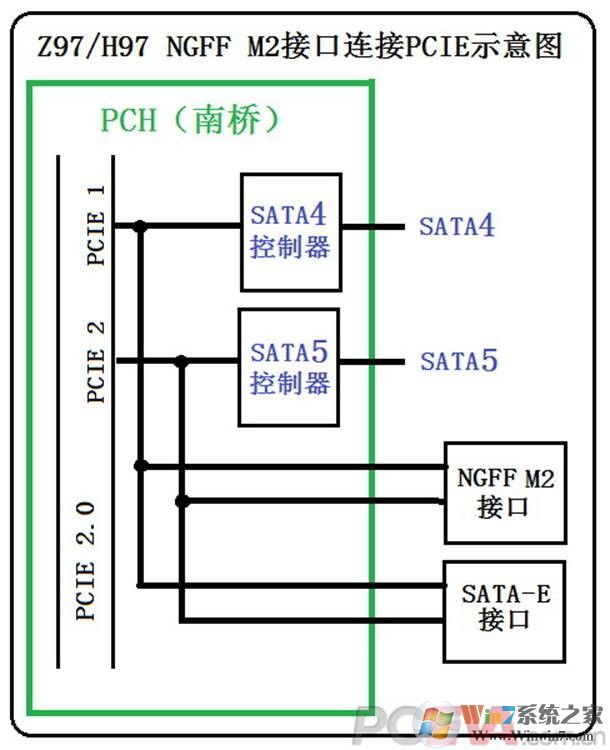

三、Z97主板的NGFF M.2/SATA-E和SATA4/5共享PCIE

前面说过NGFF M.2和SATA-E占用PCIEx2,如果6个SATA口都改为NGFF M.2和SATA-E,那就要占用12条PCIEx1,鉴于目前NGFF M.2的SSD盘价格偏高,SATA-E的SSD和HD还没有上市,英特尔在Z97的PCH芯片把SATA4/5设计成柔性接口,SATA控制器占用的2个PCIEx1即可以连接SATA控制器,又可以连接其他PCIE设备。

这样一来,主板厂就可以把SATA4/5占用2个PCIEx1在并联到NGFF M.2和SATA-E接口上。但是三种设备不能同时连接,只
能连接一种。

下图是英特尔Z97和H97芯片组的18个PCIE2.0x1分配图。


这也就是主板插了NGFF M.2 SSD,SATA 4/5就不能使用了,有SATA-E接口的连接了SATA-E,那么NGFF M.2和SATA 4/5就不能使用了。

四、NGFFM.2模组/卡的尺寸规格

NGFF是NextGeneration Form Factor的缩写,是由HP主导的一个PCI-SIG协会公布的标准。标准的名你为PCIExpress M.2 Specification,于2013年11月1号公布1.0版本。

1.0版本公布了11种NGFF(M.2)模组/卡,这些模组和卡的规格如下图。
<img id="aimg_1685499" aid="1685499" data-cke-saved-src="http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg" src="http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg" zoomfile="http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg" file="http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg" inpost="1" "="" lazyloaded="true" _load="1" style="word-wrap: break-word; padding: 0px; margin: 0px; border: none; max-width: 700px; display: inline-block; cursor: pointer; height: 764px; width: 600px;">
M.2 Key A连接器主要应用于无线连接,如WiFi,蓝牙,NFC,Wigig。卡的类型包括1630,2230和3030。PCIE x1。

M.2 Key B连接器主要应用于WWAN+GNSS,或SSD硬盘,卡的类型包括3042,2230,2242,2260,2280 and 22110,PCIE x2。也称之为Socket 2。

M.2 Key E连接器主要应用于连接器主要应用于无线连接,如WiFi,蓝牙,NFC of GNSS。卡的类型包括1630,2230和3030,PCIE x1。

M.2 Key M连接器主要应用于连接器主要应用支持PCIe 或者SATA(或SSD)协议的主机界面。PCIE x 4。也称之为Socket 4。

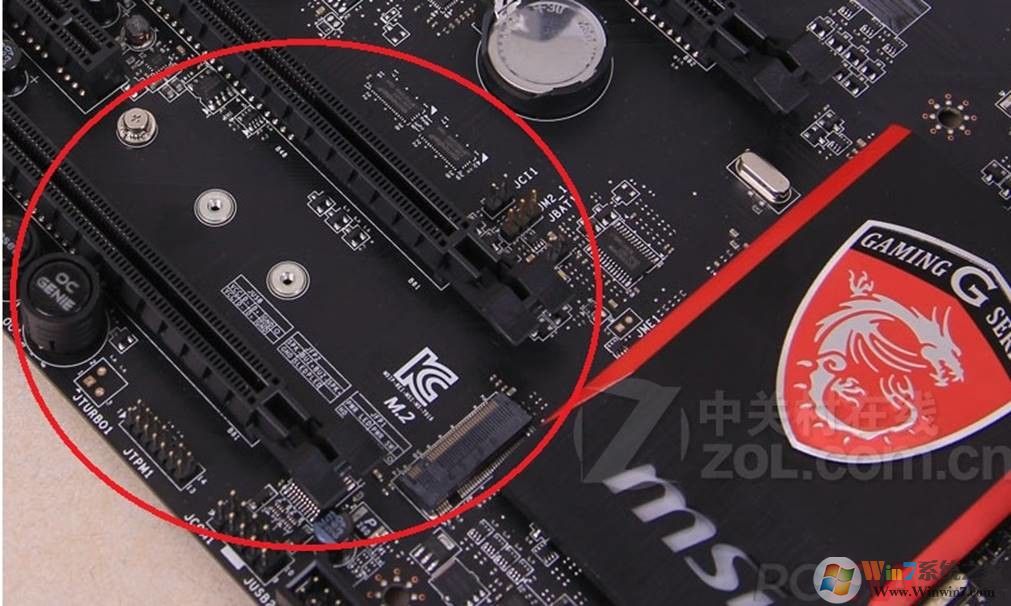

五、微星主板上的M2接口

1.0版本公布了11种NGFF(M.2)模组/卡,这些模组和卡的规格如下图。



M.2接口提供了3个固定螺柱,可以插2280,2260,2242规格的M.2卡。

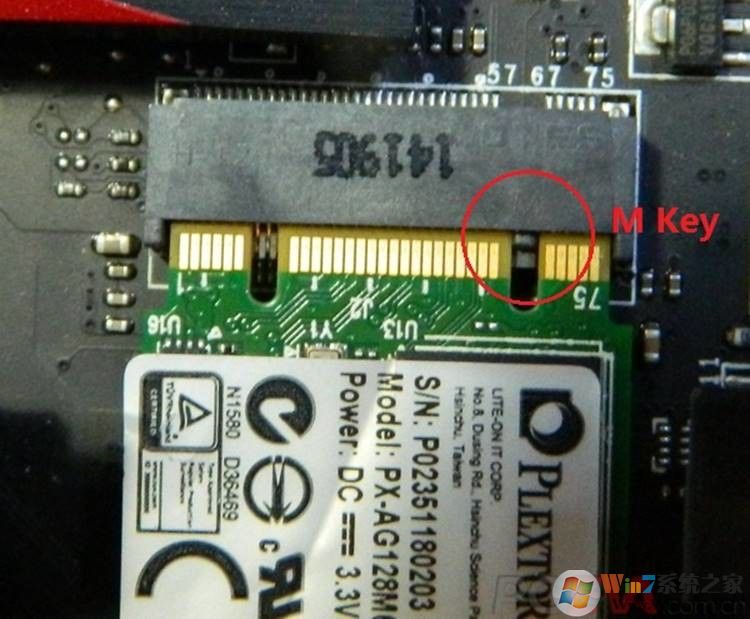

M.2连接器的细节图。



至于mini-PCI,m-SATA卡是不能插到M.2插座的。

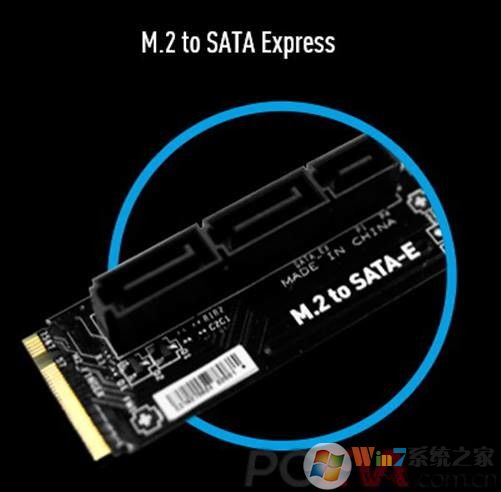

这个卡插到M.2接口,就可以连接SATA-E硬盘了。

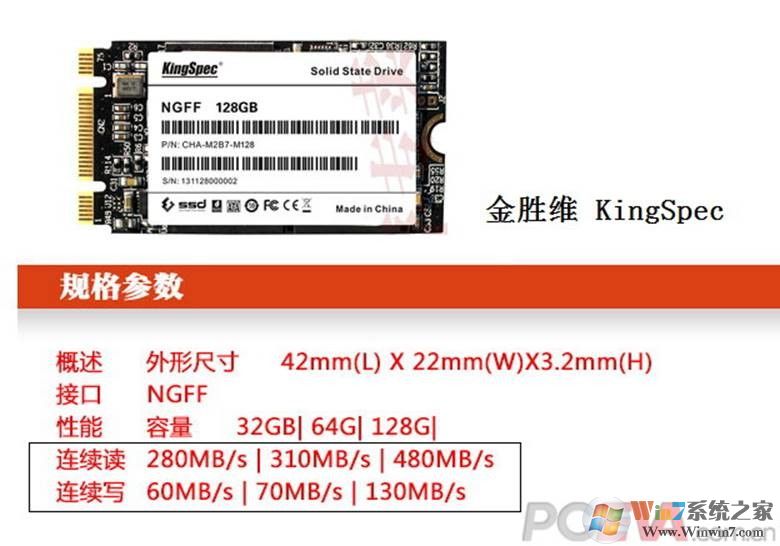

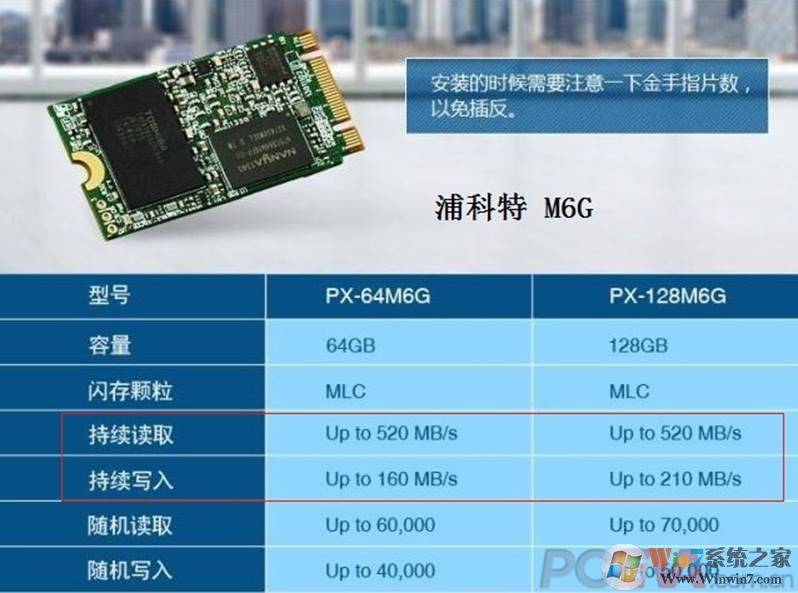

六、不是所有NGFFM.2 SSD盘都是高速的

虽然M.2接口提供10Gb/s的带宽,但是M.2 SSD盘的实际速度则取决于M.2 SSD盘自身的读写速度了。





所以不要以为,买一个M2 SSD盘,插上就是10Gb/s。

七、M.2SSD的启动

M2 SSD盘和SATA-E盘是否可以安装OS?这要看它们是否配置ROM。配置ROM的可以启动可以装OS,没有ROM的只能是做数据盘。

下表列出了PCIE接口的的SSD盘配置模式。

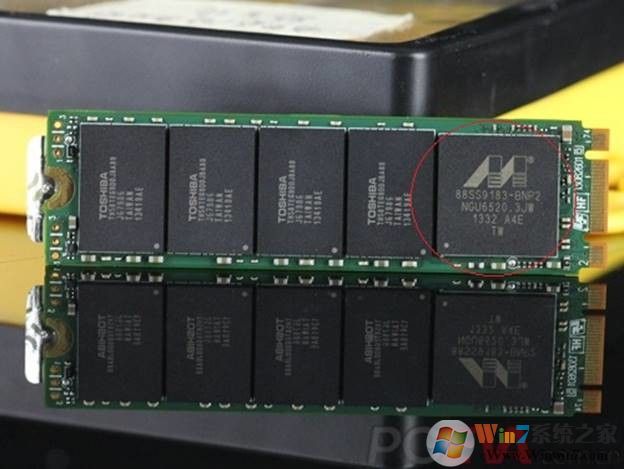

Marvell 88SS9183-BNP2主控芯片。

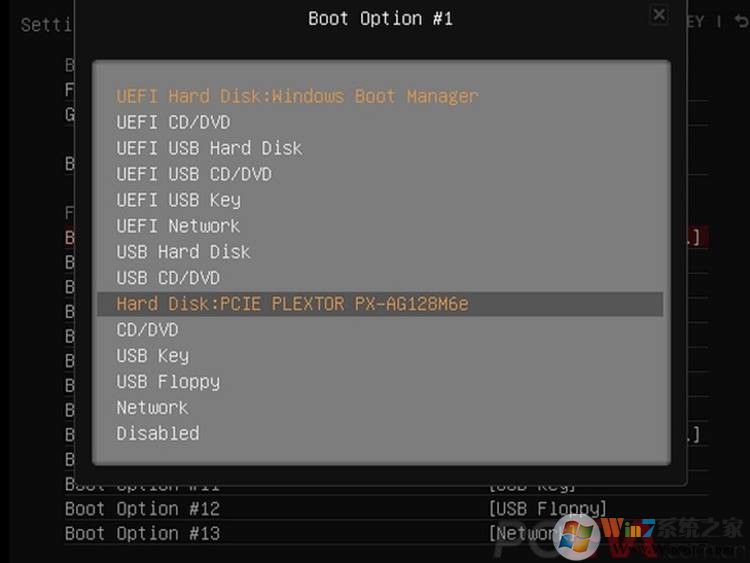

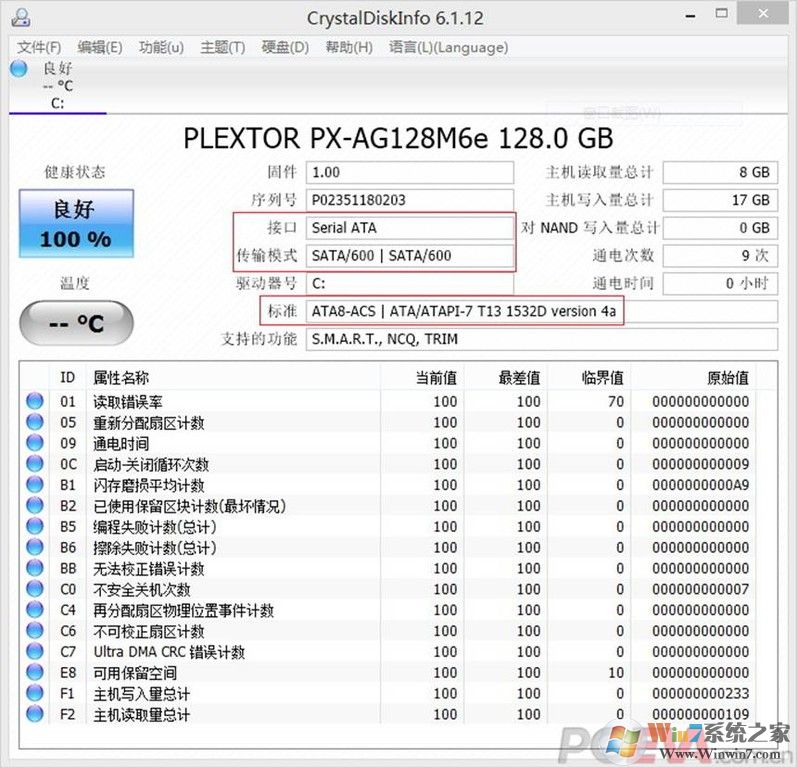

从M2 SSD启动后,可以看到ROM启动的浦科特标志和ROM的版权,以及发现01PCIE盘。

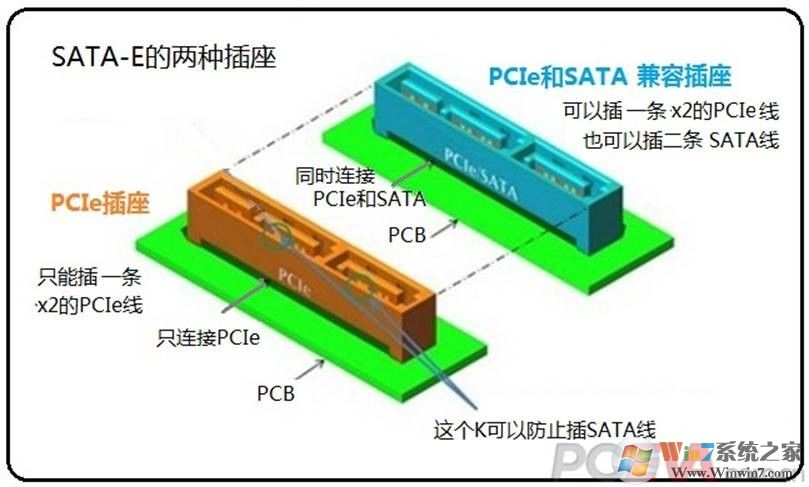

当前主板上的SATA-E接口为了和SATA兼容,基本上都采用PCIE和SATA兼容的插座。


其他如速度、启动等等和NGFF M.2相同。

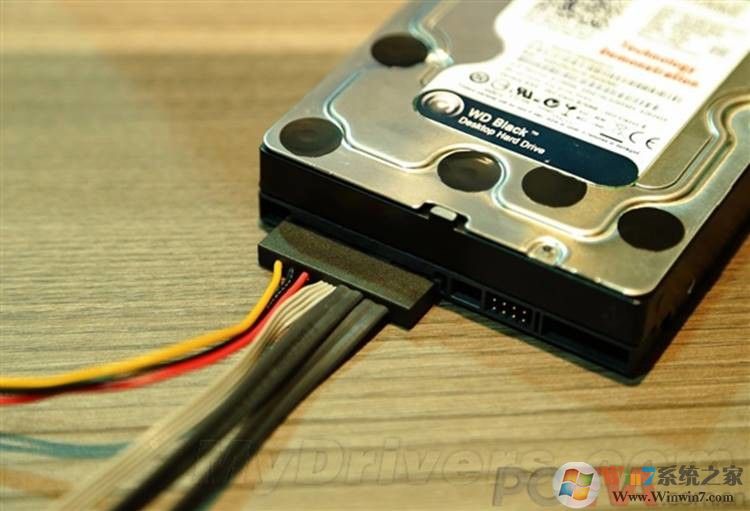

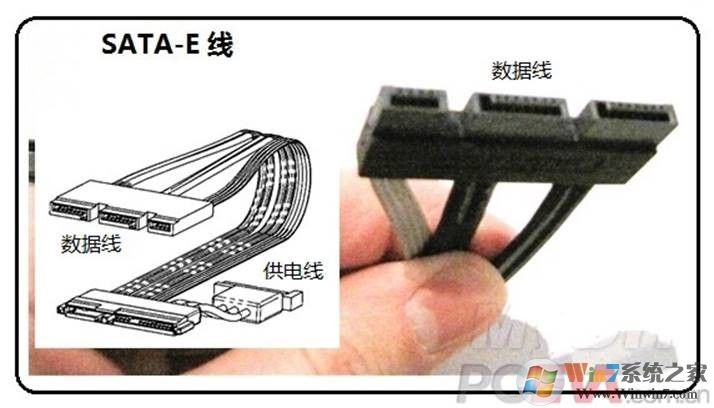

这是SATA-E接口的硬盘


总结:以上就是选择固态硬盘SSD接口NGFF M.2和SATA-E需要注意的事项了,希望对大家有帮助。
