【已解决】CAD图形文件无效怎么办啊?原因及解决方法

更新时间:2017-10-18 13:25:58| 编辑:本站整理 | 信息来源:本站整理|浏览数:

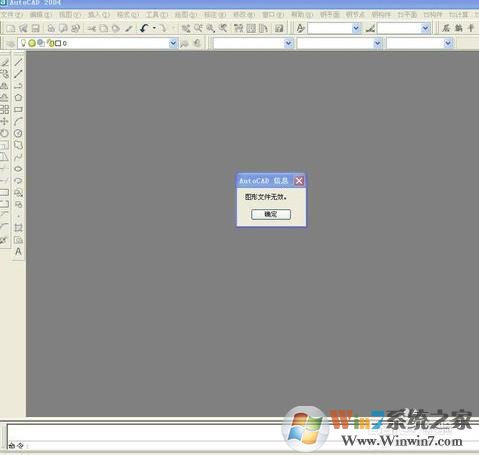

当我们使用AutoCAD打开CAD图纸文件的时候出现“CAD图形文件无效”的问题,这是什么原因呢?下面小编根据多年CAD工作经验为大家分享原因和解决方法。



原因分析:

原因一:文件本身具有加密性。这类问题,除非你是电脑高手,对专门的图形的加密软件研究的已经很深刻,况且不同的公司所用的加密软件也不尽相同,所以要想通过破解加密软件来打开cad无效文件,难度太大,

原因二:自身电脑cad版本太低,导致高版本cad图形在底版本cad打开时候显示图形文件无效,我们都知道,这是很正常的,因为cad本身就是高版本可以打开低版本图纸,而低版本不一定能打开高版本图纸,比如说你用2008作图,然后用2004打开就出现这种情况。

原因三:CAD图纸文件损坏,因为为脑意外断电导致文件损坏也会出现 CAD图形文件无效的问题。

解决方法一:

图形文件如果有加密后才能找到,联系给你文件的人,解密后再重新打开即可

解决方法二:

1.先查看对方电脑中的AutoCAD的版本,如果是CAD2007或更高的版本,但自己电脑中的CAD版本为CAD2003,也就是说对方CAD版本高于自己的CAD版本时,就可能导致该问题; Win11系统之家 www.xiuchufang.com
2.下载安装与对方AutoCAD版本一致的AutoCAD,然后在打开该cad图形文件即可;

解决方法三:

1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条,将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出;
2.在cad保存图形文件时,同时会生成一个后缀名为bak的备份文件,在电脑上找到这个.bak的文件(文件名与出错的文件名一样),复制到自己电脑中——>将.bak更改为.dwg后就能打开;


以上就是小编分享给大家和几种解决CAD图形文件无效的解决技巧了,希望能帮助各位解决CAD图形文件无效的问题。
