主板和机箱接线怎么接?小编分享机箱接线图

更新时间:2018-05-29 21:03:49| 编辑:本站整理 | 信息来源:本站整理|浏览数:
主板和机箱接线怎么接?对于喜欢DIY装机的用户来说,凭着自己对硬件的了解熟悉程度就可以在网上购买对应合适的硬件进行装机。但是,但是啊不少用户在经历了安装CPU、风扇,安装内存,安装电源显卡硬盘之后却发现电源按钮按下没反应的现象,这就尴尬了,出现这样的问题一般是由于机箱线没有正确与主板上连接正确导致的,针对这样的问题,在本文中装机完成后没反应的现象给大家介绍下解决方法。

小编分享机箱接线图:

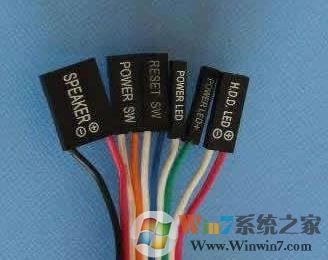

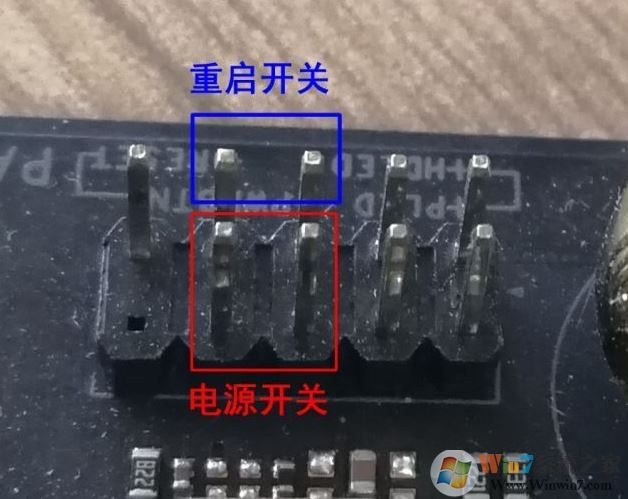

电源开关针脚,标注一般为PWR、Power SW、PWR SW、PW、PW SW、PWRBTN等。它在针脚中最容易识别,一般位于两排针脚的缺针一边,紧邻缺少的那根针。而在另一排针脚的电源开关对应位置,就是重启针脚,一般标注为RESET SW,RESET,RES,RST等。这两个针脚都没有反正之分,只要插上就好了,如下图所示:


开关和重启键的话正负极都是无所谓的,但是电源指示灯和硬盘指示灯就必须要正负极接对才会工作那么正负极如何鉴别:在主板针脚这边,一般会在印刷的名称标注中或者针脚底面用“+”符号指示正极位置,如果看不清的话,只需要记住“朝缺针方向的是负极”就好啦。

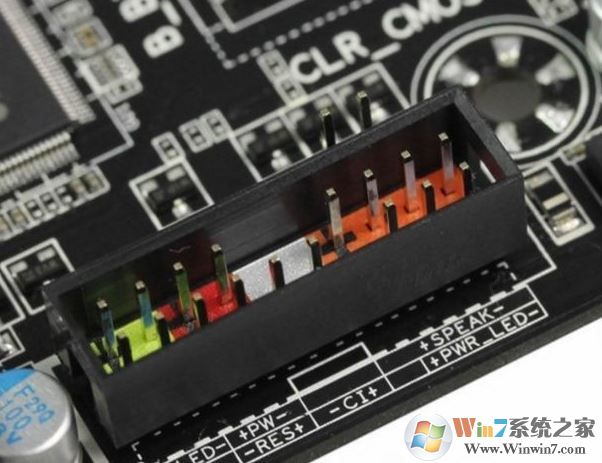

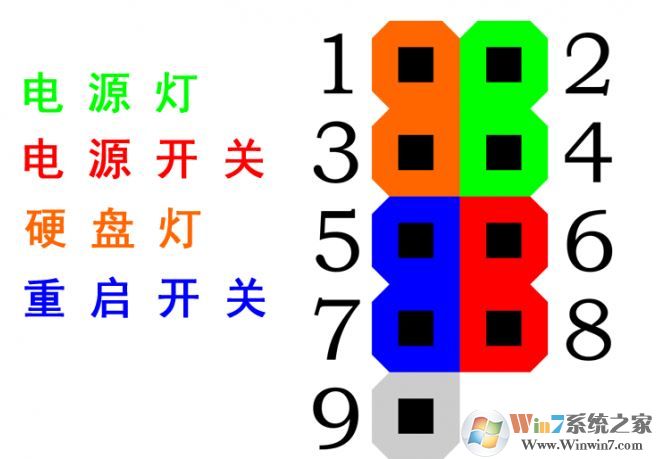

对常见的前面板针脚来说,下面的工作就是把电源灯(一般标注为PLED或PWR_LED)安装在电源开关针脚后面,
把硬盘指示灯(一般标注为HDLED或HD)安装在重启按键后面就大功告成了。

除了上述介绍的正负极接线之外,还有一些主板在这最关键的9针前后增加了一些针脚,比如扬声器(一般标注为Speaker或SPK等)一类的,但这些针脚通常都不重要,可以不去管它们,大家只要别被这些额外的针脚扰乱了视线,能找到这最关键的9针位置就好。


以上便是winwin7小编给大家介绍的关于主板和机箱接线怎么接的详细操作方法,大家学会了吗!
