win7系统Allegro转PADS教程

更新时间:2017-05-03 16:46:25| 编辑:本站整理 | 信息来源:本站整理|浏览数:

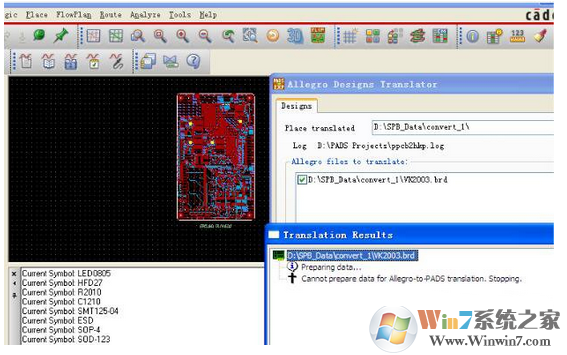

       对于Allegro转PADS的问题,现在网络上有一种比较简便的方法是:用AD导入Allegro的pcb,再将AD的PCB转成PADS,这种方法简单易操作。但是成功率比较低。其实PADS软件有个Transtor,但通常是不可以直接转的,会报错。经过几天的摸索,终于搞清楚了操作的过程,那么allegro怎么转PADS,一起来看看吧。
  转换的前提条件是:你的机器要安装16.3或以上版本的Allegro



  1.首先要建立两个系统变量(有的机器可能已经有了,就不需要建立了):
  AEX_BIN_ROOT   值: (你的PCBENV文件夹的位置),如E:\Allegro_Project\pcbenv        AEX_ENABLE_JOBPREFS_LAYER_FIX    值:1
  2.将PADS安装目录下的skill_scripts里面的文件全部copy到pebenv里面
  如:将C:\MentorGraphics\9.5PADS\SDD_HOME\translators\skill_scripts下的文件COPY到E:\Allegro_Project\pcbenv
  3.将Allegro的PCB转换成低版本的(16.3或以下)的PCB文件,新建一个文件夹,将要转换的低版本的PCB文件放在新建的文件夹中
  4.在Allegro软件的Setup下的user preferences Editor 中的Skill选项里,在telskill选项中打√ ,这时软件会弹出一个对话框,不用理会,关闭它就可以了。
  5.在Command命令栏里键入:skill load "dfl_main.il"
  注意输入时,引号不能少,load和引号间是有空格的,要是输入不正确,命令是无法执行的。回车后,会看到程序执行一大串命令,中途的每个命令不能有出现ERROR错误信息,否则转换不成功。执行完后,在Command中输入:main out 这时会弹出一个对话框:  点击“Star One Way Translation”  等待…        结束。
  6.打开PADS的Translator工具:  Allegro Designs Translators                                添加刚才处理过的低版本的Allegro  PCB文件,执行转换,
  转换完成后,在PCB的文件夹下会产生一个这样格式的PCB文件:        design_ ******** .pcb# 用PADS Layout打开它,设置一下颜色显示,惊喜!就是你要的文件!
  ok,恭喜转换成功!
  以上在64位win7下多次成功转换不同的8层板,这样转换过来的文件,网络,封装,走线,铜皮都是完好的。
  个人认为比AD转换的方式好很多!
