win7如何把cad导入ug?教你UG中导入cad文件教程

更新时间:2019-03-19 08:21:46| 编辑:本站整理 | 信息来源:本站整理|浏览数:
如何把cad导入ug?当我们想把cad的图纸文件放到ug中打开查看的话该如何操作呢?当我们在win7旗舰版操作系统中拿到了CAD图纸文件,想将其导入到UG中,该如何操作?本文中winwin7小编将给大家简单的分享介绍下UG中导入cad图纸的操作方法。

winwin7推荐:Auto cad2016简体中文官方原版x64位(含注册机及激活详细方法)

win7系统UG中导入cad文件教程:
1、确保当前的cad文件的格式是:dwg或dxf,如果不是的话那么需要先使用CAD文件转换成DXF文件,转换前,记得把你的CAD文件里的所有线性都改成0线性这个图层,然后再转换成DXF。最后再打开UG

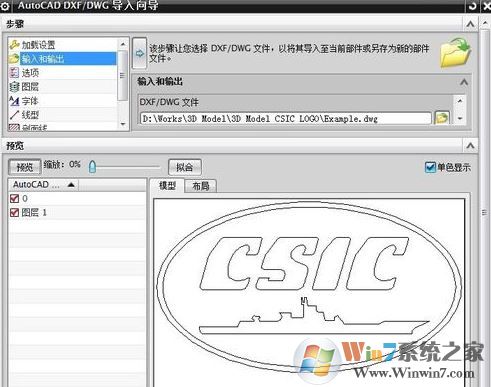

2、打开UG NX,新建一个部件文件,点击 文件->导入->AutoCAD DXF/DWG;
win7如何把cad导入ug?教你UG中导入cad文件教程
注:不要有中文路径。CAD版本不要过高。有时会无法导入。

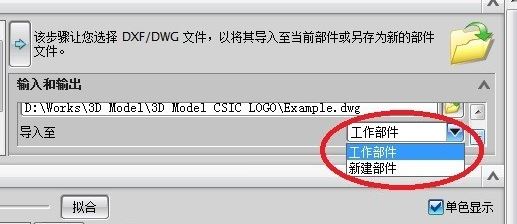

3、在输入和输出中,选择 导入至 ->工作部件。
win7如何把cad导入ug?教你UG中导入cad文件教程
4、向下拉滚动条,直接点击完成,等待一段时间后,导入完毕,检查图像是否已存在在模型中,如果没有,打开图层管理器,将含有对象的图层打勾试试。

5、另外我们可以通过点击 编辑->移动对象,将图像移动到合适的位置,如图所示:
win7如何把cad导入ug?教你UG中导入cad文件教程

以上便是winiwn7给大家分享介绍的CAD中导入UG的操作方法,这样子我们就可以在UG中打开cad图纸进行编辑查看使用了~
