台式电脑主板接线图(电源线+硬盘线+USB线+音频线)

更新时间:2018-07-28 15:31:57| 编辑:本站整理 | 信息来源:本站整理|浏览数:
电脑主板是电脑上各硬件的载体,所以主板上需要连接的线是最多的。主要有电源线、硬盘线、USB线、音频线,如果不知道怎么接,还是来看看台式电脑主板接线图吧。

一、供电电源线

供电电源线主要是主供电口和CPU供电插口

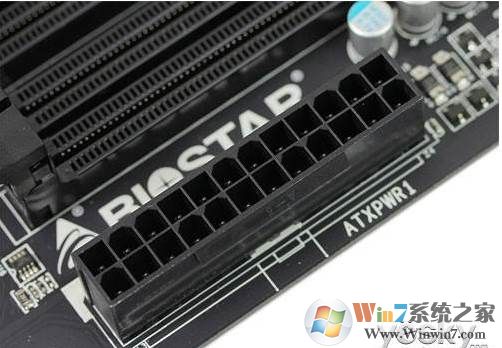

主板主供电口

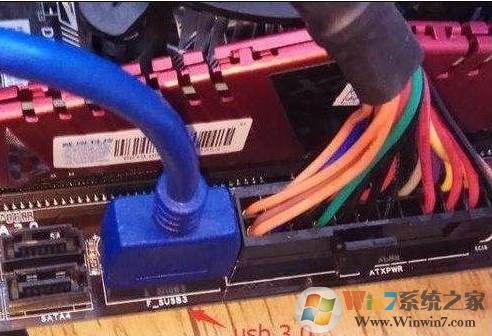

插上去之后

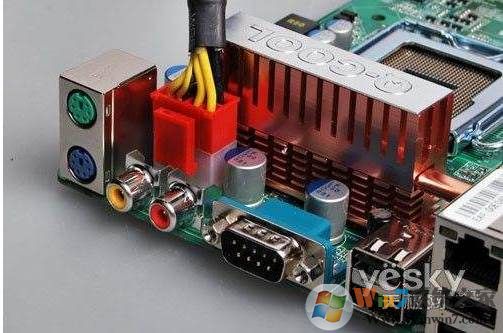

主板CPU供电插口(有些是4PIN的,有些是6PIN的)从电源众多接口里一眼就能看到




二、硬盘连接线

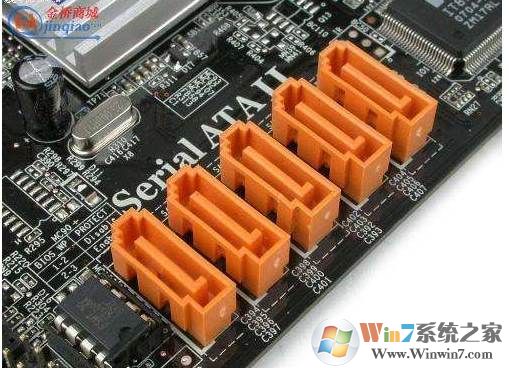

硬盘连接线安装比较简单,对着方向插进去就好了,反了你也插不上,一般硬盘建议插在SATA1接口




三、USB接线

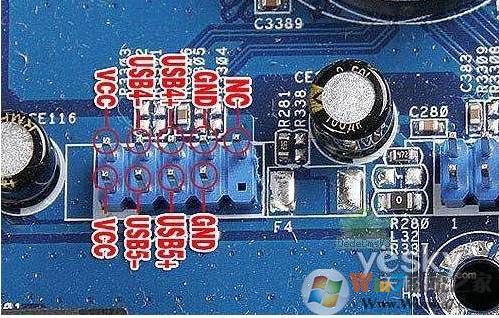

1、现在的主板都有USB2.0和USB3.0接口,主要接的就是机箱前面板的

2、USB线一般都不需要排序了,机箱上的线都排好了,没排的机箱估计都不会有人卖;

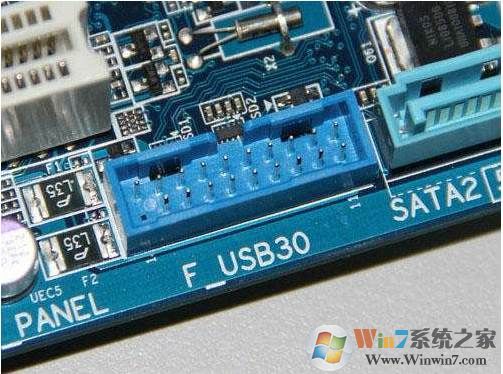

USB3.0的接口,插上就可以,如果机箱没有usb3.0的线可以不插



USB2.0 对着缺少一根针的方向插就可以了。





四、前置音频线

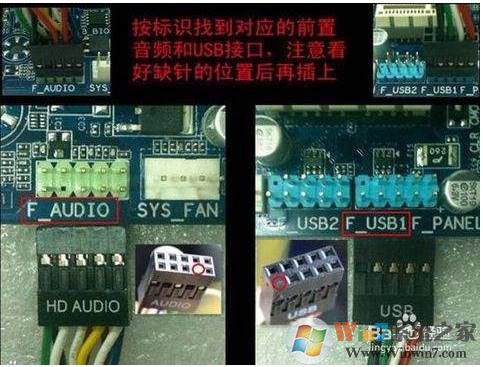

和USB一样,前置音频线插头也是排好了的,找到主板上的AUDIO标识的排针插入即可。



五、电源开关重启指示灯

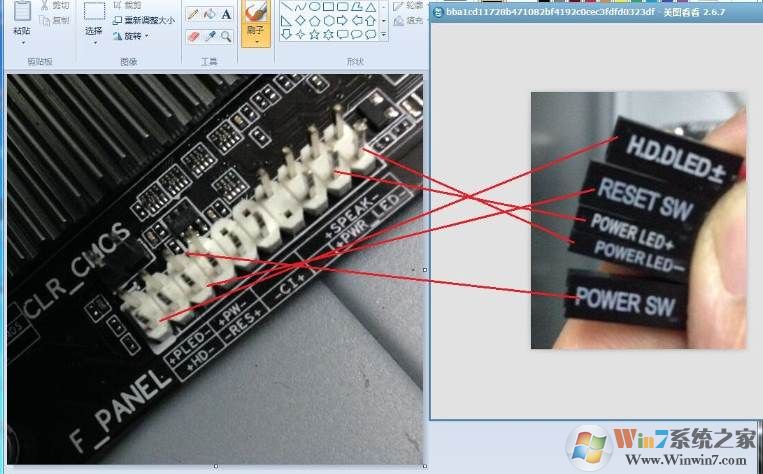

这个是重点的了。来个图吧,很容易看清的,在主板上先找到 PANEL 排针,然后插头对应插入即可。


台式电脑主板接线图


OK,到这里我们就分享完了台式电脑主板接线图,其实还是不难的,大家在插的时候一定要插好检查一下再开机哦。
