cad布局怎么用?图解cad布局教程

更新时间:2018-05-30 13:58:35| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad布局怎么用?CAD是一款三维图纸设计工具。当我们在使用Auto CAD三维软件制图的时候,想将多个图标进行整理排版弄整齐一点的话话可以使用布局工具进行操作布局。但是有用户反应在使用cad布局的时候总是无法将里面的内容进行整齐排放,该怎么办?在本文中winwin7小编给大家介绍下cad布局功能的详细使用方法。

图解cad布局教程:

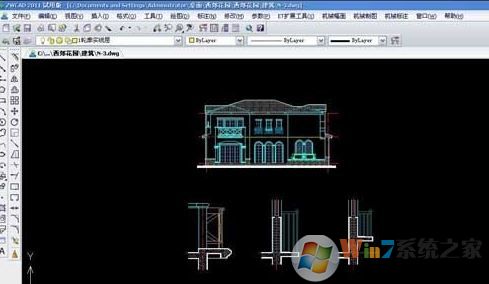

1、cad绘图窗口的底侧有,1个模型窗口和2个布局窗口。布局窗口是可以删除、添加和修改名称的,而模型窗口则不行。

2、再布局空间新建布局,或可以通过右键调用模板,模板的好处在于可以通过模板设置好字体、线形、标注样式等,在布局空间调用图框(1:1)的;

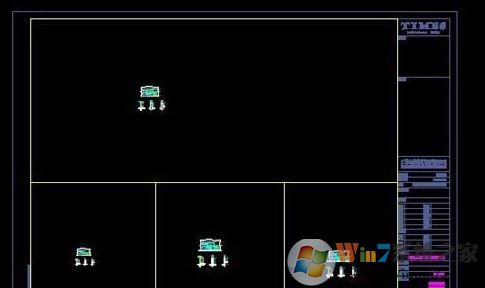

3、通过MV命令建立视口,调整出图的布局,如图:

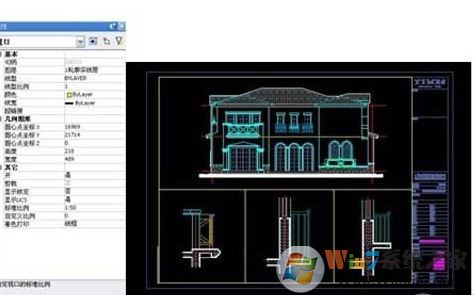

4、选择视口在属性中调整各图的出图比例(图五),将立面图调整为1:50,3张详图分别为1:30,1:20最后效果如图六,如图:

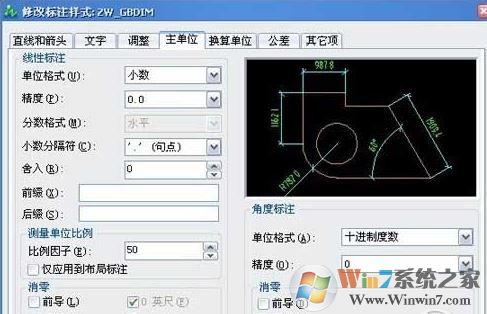

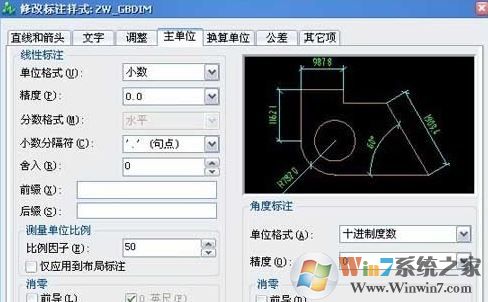

5.、完成标注与文字的工作了,当然在标注时需要注意比例因子的调整,在标注——标注样式——主单位中,如1:50的图纸就需将比例因子调整到50,举个例子:

6、将视口放入同一图层下关闭,或者属性中着色打印选用消隐即可!


CAD还提供了三维转二维的命令:轮廓/视图/图形(Solprof/Soldview/Soldraw),可以在布局空间中利用视口及相关视图将三维模型转换为二维投影。图纸空间主要的作用是用来出图的,就是把我们在模型空间绘制的图,在图纸空间进行调整、排版,这个过程称为“布局”是非常合适的。

以上便是winwin7小编给大家介绍的关于cad布局的简单示例教程,相对这个二维空间而言使用起来并不难,大家慢慢领会吧!
