天正电气2017下载|天正电气2017(电气制图软件) 官方正式版

天正电气2017下载|天正电气2017(电气制图软件) 官方正式版
更新时间:2023-11-29软件大小:142.6M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

天正电气2017是一款专业的电气设计制图软件,功能比较的全面,能够为建筑的设计制作出输电方式和线路,当您在设计房屋配电系统的时候,就可以利用本软件设计输电的方式,支持避雷针设置、接地防雷设置、变配电室设置、建筑平面设置,让您可以结合建筑设计的环境搭建输电方案,操作起来也比较的简单,能够为电气设计人员带来极大的便利!

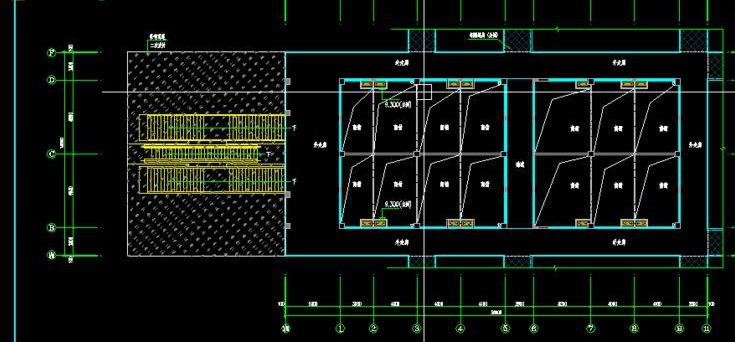

天正电气2017

天正电气2017软件特色

1、电气系统设计
在绘制系统图方面提高了智能化水平。可自动生成照明系统图、动力系统图、低压单线系统图,还可方便绘制各种弱电系统图及二次接线图。其中自动生成的配电箱系统图同时还完成负荷计算功能。此外系统提供数百种常用高、低压开关柜回路方案,80余种原理图集供用户选择。

2、电气计算
提供全面的电气计算功能,适用于建筑电气设计。包括:逐点照度,照度计算,多行照度计算,负荷计算,无功功率补偿,短路电流计算,低压短路,电流计算,电压损失,年雷击次数,继电保护计算等。所有计算结果均可导入WORD或EXCEL进行保存。

3、逐点照度
可计算空间每点照度,显示计算空间最大照度、最小照度值。支持不规则区域的计算,充分考虑了光线的遮挡因素,可绘制等照度分布曲线图,输出Word计算书

4、多行照度计算
利用系数法,可根据房间面积和要求的平均照度计算应布灯具数量,并根据计算结果核算功率密度;既可选多种灯具种类和众多灯具型号,也可根据灯具光强由用户自定义灯具。录入了新型灯具、支持不规则房间照度计算,可以输入灯具数反算照度与功率密度,支持多房间同时计算并可自动布灯。

5、负荷计算
需要系数法,可直接读取系统图数据,也可自行输入,根据总负荷计算结果,自动计算“无功补偿”,及进行变压器选型,并且支持多变压器计算。

6、年雷击次数计算
收录最新防雷规范GB50057-2010,可计算防雷类别,以及考虑周边建筑影响,计算结果可绘制成表格形式,也可出详细的计算书。

7、截面查询
采用10CD106(世德铝合金电缆)、09BD1(取代92DQ)、04DX101-1和华北标办92DQ中的导线、电缆载流量数据,可根据计算电流及载流量查询导线、电缆截面积,及穿管管径,并可查看相应导线或电缆的载流量。

8、接地避雷
可自由绘制避雷针、避雷带,绘制接地线、接地极。对于天正建筑条件图,可自动生成避雷带。滚球避雷支持多针二维、三维避雷,移动避雷针其二维、三维保护区域随即更新。通过绘制PL线的建筑物外轮廓,并可对其赋高度值,查看建筑物避雷三维状态图,同时可查看任意针的三维保护范围。新增折线避雷功能,支持平面及山地的避雷针放置。

9、高压短路计算模块
该功能采用“节点导纳”法,实现计算绘图一体化;支持用户任意搭建方案主接线图及阻抗图,并可由主接线图自动转换阻抗图,通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流;同时计算多个短路点的短路电流(三相短路电流及不对称电流计算),计算结果可成成CAD和word计算书,整个计算无须人工查表,星角变换,智能化的数据处理方式极大提升了计算效率及精度。

10、变配电室
快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑,配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。

11、三维桥架
三维桥架系列命令可方便绘制多层、弧形等桥架,绘制过程中自动生成弯通、三通、四通、变径等构件,根据绘制需要可自动生成垂直段桥架及相应垂直构件,桥架各部分构件相互关联,拖动一部分其余相关连部分随之联动,可多种样式及规格支吊架,并自动进行桥架标注,以及构件统计。

天正电气2017安装教程

载解压天正电气软件,双击“天正建筑2017.exe”开始安装

根据系统提示进行软件安装

安装完成之后,点击桌面上生成的软件图标,进入天正建筑2017软件;(注意:这里打开安装好的天正软件时,如天正建筑2017,打开时,如果是XP系统,直接在天正建筑2017上双击打开就行。如果是Win7、Win8系统,要在天正建筑2017右键——以管理员身份运行)

软件弹出天正2017注册窗口,复制安装ID号;

下载解压出天正电气2017,(注意,要打开注册时,如果是XP系统,直接在天正电气系统注册机上双击打开就行。如果是Win7、Win8系统,要在天正2017系统注册机上右键——以管理员身份运行)把复制好的ID号粘贴在注册机上的机器码后框内,选好版本,如果是天正建筑选TWT2017后点生成注册码。

注册码会显示在注册机上注册码后框内。

将注册码复制到软件中(即前面复制ID号那页,ID号下方那个框粘贴),确定

打开软件,用户可以无限制使用。

更新日志

1.调整操作界面,采用ribbon菜单

2.图集规范更新(《火灾自动报警系统设计规范图示》 14X505-1及《建筑设计防火规范》 GB50016-2014)

3.防雷设计计算,全新操作界面,增加L形建筑和单边圆弧形建筑的计算

4.绘制桥架,增加桥架系统及相关图层;支持桥架自动生成变径构件

5.布置按钮,提供三种布置方式,自动识别天正给排水及电气软件绘制的消火栓

6.温感烟感,增加手动布置的方式。可以手动布置,也可以自动布置

7.导线标注,新增弱电缆线根数标注,可同时标注出图中线缆表示的数量及规格

8.绘制支吊架功能优化,增加立柱与托臂的类型.型号设置,可以在桥架统计表中显示

9.平面布线,根据初始设置中设置的倒角半径,绘制下一段导线时自动进行导圆角处理

10.滚球避雷,将避雷针改为接闪杆避雷线改为接闪线;支持接闪杆高度与滚球半径相等时的三维绘制与计算;支持接闪线高度大于滚球半径时的计算;支持标注接闪线的保护宽度值标注
