CAD填充图案大全下载|CAD图案填充(900种)2023最新版

CAD填充图案大全下载|CAD图案填充(900种)2023最新版
更新时间:2023-11-11软件大小:6.3M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

在CAD做图过程中我们经常需要用到图案填充,而填充的素材内置的有限并不能满足一些用户的要求,这里小编给大家提供CAD图案填充(900种)2021最新版下载同,支持几乎所有的CAD版本,基本可以满足大家的需求。

CAD填充图案大全下载

CAD填充图案大全下载

AutoCAD填充图案大全使用方法

免安装,所有各版本的AutoCAD均适合使用

1,将填充图案文件袋内的Pat格式图案文件全部复制到AutoCAD安装目录Support文件袋内。

2,运行AutoCAD,点击填充图标,点图案旁边的按扭,点选自定义。这些图案文件就在点

选框内,随意点选,选中后右边的预览框内就会出现你选中的图案。点击确定OK!非常方便。

在建筑设计尤其是装饰设计专业的制图工作中,常需要用某一图案填充指定区域,CAD现有版本内置的一些图案远远无法满足需求,更是没有自制图案填充的功能。我们可以通过YQMKPAT这款插件来满足自制图案的需求。 使用方法如下:

1、软件包解压后将文件“yqmkpat.vlx”放入 AutoCAD 的“支持文件搜索路径”中,如:“C:\Program Files\AutoCAD

2004\Support”;2、在AutoCAD中点取 [菜单-工具-加载应用程序...]

,选择"yqmkpat.vlx"即可加载。或者在AutoCAD的命令提示符下输入“(load "yqmkpat.vlx")”也可加载;在AutoCAD的命令提示符下键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边1mm重复);在AutoCAD的命令提示符下键入

yqmkpat1 或 mp1 即可发动制作程序(按实际大小1:1制作)。

3、将制作好的PAT文件复制到软件安装目录下的Support文件内,以后这些图案填充文件就可以重复使用了。

适用范围及限制:

支持 AutoCAD 2000 及以上版;程序现在支持这些图元:LINE、CIRCLE、ARC、POINT。如果要输出其他图元,请炸碎或者预先转换成这些图元;

CAD如何填充图案?

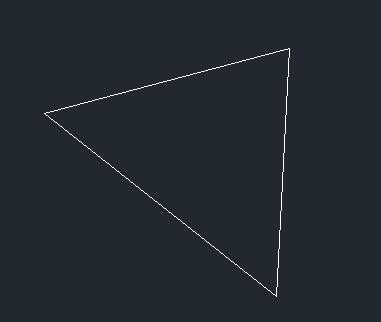

1、打开电脑中的AutoCAD,找到我们需要填充图案的图形,例如我们想要为下面这个三角形填充图案。

CAD填充图案大全下载

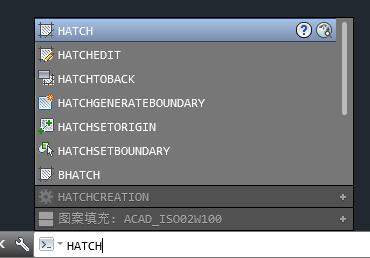

2、我们先输入“HATCH”命令打开图案填充功能。

CAD填充图案大全下载

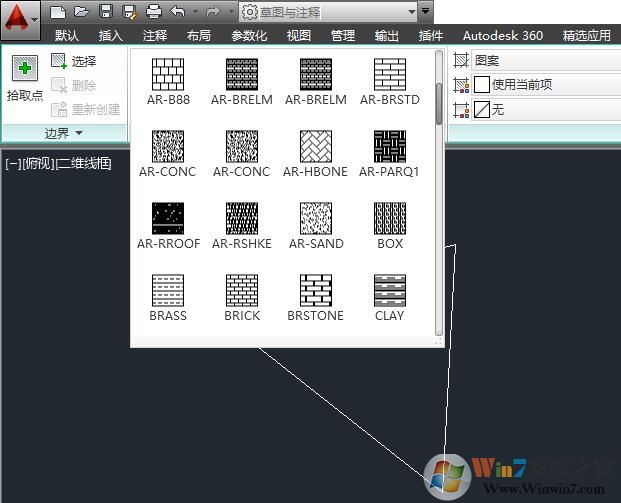

3、之后在界面上方工具栏即可从数百种图案中选择想要的填充图案。

CAD填充图案大全下载
 4、选择好后,点击三角形内部任意一点即可将图案填充进去了。

CAD填充图案大全下载
