MSteel结构工具箱下载|CAD插件MSteel结构工具32/64位免费版

MSteel结构工具箱是一款在AutoCAD软件中的辅助插件合集，支持AutoCAD所有的版本程序，内置多种Autocad辅助插件，为用户提供计算功能，辅助绘图操作，可以辅助用户完成砼结构计算等多项计算功能，为相关方面工作人员提供了非常大的便利！

MSteel结构工具箱功能

1、钢结构计算：截面参数查询、计算不规则截面参数、焊缝计算、螺栓群计算、稳定计算、受扭计算、连续梁计算、实腹柱计算、钢管混凝土柱计算、柱计算长度系数、管桁架节点计算、横向加劲肋计算
门刚铰接柱脚计算、门刚刚接柱脚计算、门刚端板计算、门刚梁柱节点刚度计算、构件表面积、重量统计、钢板重量统计、统计线长

2、砼结构计算：柱截面估算、砼柱受压配筋计算、不规则截面受压验算、地下室外墙计算、连续梁计算、竖向折梁计算、空心板计算、雨篷计算、梯板计算、弯剪扭构件计算、桩考虑压曲后强度计算

独立基础计算、主动土压力计算、构件裂缝计算、梁附加箍筋、吊筋计算、折梁折角处附加箍筋计算、预埋锚筋计算、剪力墙边缘构件配筋率、配箍率、锚固长度、钢筋排列

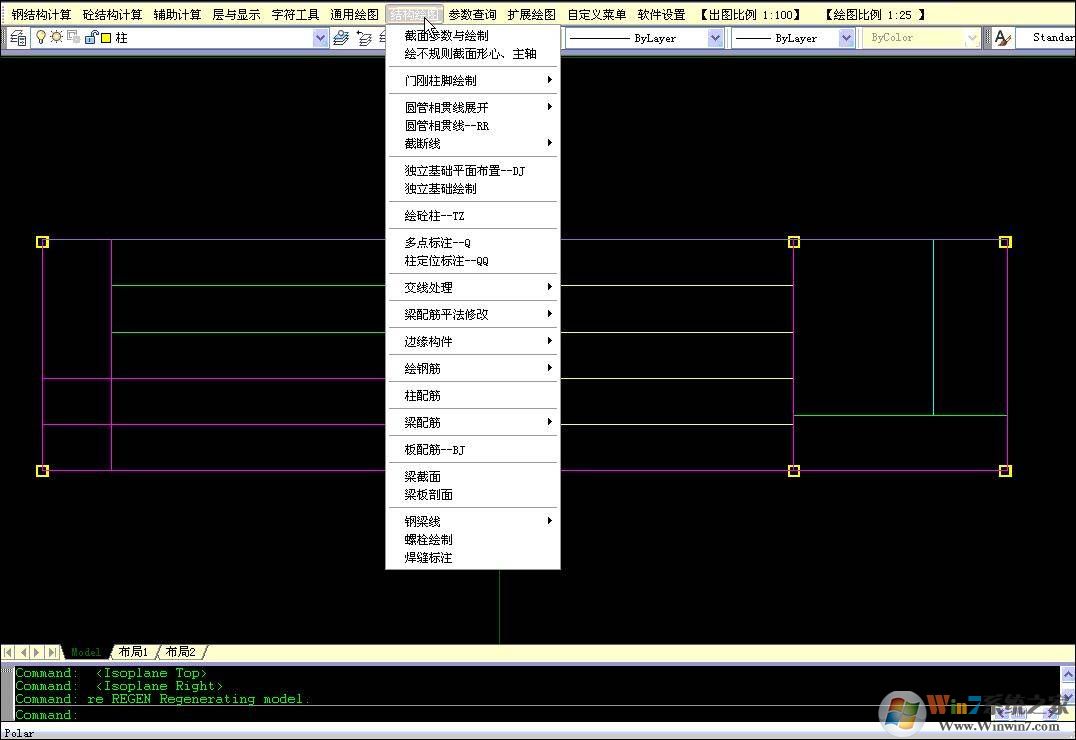

3、层与显示：层与显示、部分显示、部分隐藏、按层显示、按层隐藏、按颜色显示、按颜色隐藏、按颜色后置、层锁住、层解锁、单层锁住、单层解锁、图层批量修改/新建、图层自动转换、图层切换填充切换、线型切换、标注切换、设置当前层、设置当前标注样式、设置当前字体样式

4、辅助计算：幕墙荷载计算、玻璃板块计算、线材下料优化、天沟断面及落水管计算、弹簧刚度计算、结构基本自振周期估算、高宽比计算、风荷载标准值计算、风速风压换算、消防车荷载折减计算

地震影响系数、计算插值、方程求解、PKPM标准层结果合并

安装教程

一、如安装有问题，由于本软件为纯绿色安装程序，可直接按下述方法拷贝安装：

1、将安装目录内文件全部拷贝至所需的安装目录下，如“C:\Program Files\MSteel结构工具箱”

2、将安装目录内字体文件MSteel_EN.shx和MSteel_HZ.shx拷贝至AutoCAD所在目录\Fonts目录下

3、在AutoCAD安装目录下寻找acad.rx文件（如没有，可自建），将该文件用记事本打开，根据AutoCAD版本在里面添加如下一行：

MSteel的安装目录\MSteel结构工具箱\MSteel2000.ARX （适用于AutoCAD2000——2002）

MSteel的安装目录\MSteel结构工具箱\MSteel2004.ARX （适用于AutoCAD2004——2006）

MSteel的安装目录\MSteel结构工具箱\MSteel2008.ARX （适用于Autocad2007——2009）

MSteel的安装目录\MSteel结构工具箱\MSteel2010.ARX （适用于AutoCAD2010——2012）

例，如果安装目录为C:\Program Files，则在acad.rx内根据AutoCAD版本加如下一行：

C:\Program Files\MSteel结构工具箱\MSteel2000.ARX （适用于AutoCAD2000——2002）

C:\Program Files\MSteel结构工具箱\MSteel2004.ARX （适用于AutoCAD2004——2006）

C:\Program Files\MSteel结构工具箱\MSteel2008.ARX （适用于AutoCAD2007——2009）

C:\Program Files\MSteel结构工具箱\MSteel2010.ARX （适用于AutoCAD2010——2012）

二、如需在探索者或天正下使用，可在本安装程序提示“是否需要在探索者（天正、其他ACAD外挂）软件环境下调用MSteel结构工具箱 ？”时勾选，然后选择探索者、天正或其他ACAD外挂软件所在的目录即可。

也可直接在天正或TSSD的系统目录下寻找acad.rx文件，将该文件用记事本打开，根据AutoCAD版本在里面添加如下一行：

MSteel的安装目录\MSteel结构工具箱\MSteel2000.ARX （适用于AutoCAD2000——2002）

MSteel的安装目录\MSteel结构工具箱\MSteel2004.ARX （适用于AutoCAD2004——2006）

MSteel的安装目录\MSteel结构工具箱\MSteel2008.ARX （适用于AutoCAD2007——2009）

MSteel的安装目录\MSteel结构工具箱\MSteel2010.ARX （适用于AutoCAD2010——2012）

例，如果安装目录为C:\Program Files，则在acad.rx内根据AutoCAD版本加如下一行：

C:\Program Files\MSteel结构工具箱\MSteel2000.ARX （适用于AutoCAD2000——2002）

C:\Program Files\MSteel结构工具箱\MSteel2004.ARX （适用于AutoCAD2004——2006）

C:\Program Files\MSteel结构工具箱\MSteel2008.ARX （适用于AutoCAD2007——2009）

C:\Program Files\MSteel结构工具箱\MSteel2010.ARX （适用于AutoCAD2010——2012）

常见问题

为何无法生成计算书?

如果生成的计算书为空白，可能的原因：

由于windows系统的权限有限制，造成软件无法对这文件进行写操作。

解决方法有如下三种：

1、将MSteel软件安装到非系统目录，即不要安装到像C:\Program这种系统目录下；

2、启动AutoCAD时，点击鼠标右键，选择<以管理员身份运行>；

3、点击AutoCAD快捷图标，点击鼠标右键选择<属性>，在属性对话框内选择<兼容性>分页，在里面勾选<以管理员身份运行此程序>，这样AutoCAD每次启动都会默认按管理员身份运行。
