PCB Layout设计软件

V6.0中文版
PCB Layout设计软件
更新时间:2023-12-09软件大小:3.39M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

Sprint Layout是一款非常适合业余爱好者的PCB Layout设计软件,这款PCB设计软件包含了各种常用的组件元素,以树列表的形式显示,您可以很方便的查找到需要的组件,相比其它的简易性PCB设计软件如ExpressPCB、FreePCB、Sprint-Layout操作性灵活性更强,支持自由添加组件元素,当选择组件之后,支持拖拽即可添加到工程中,使用方便容易上手!

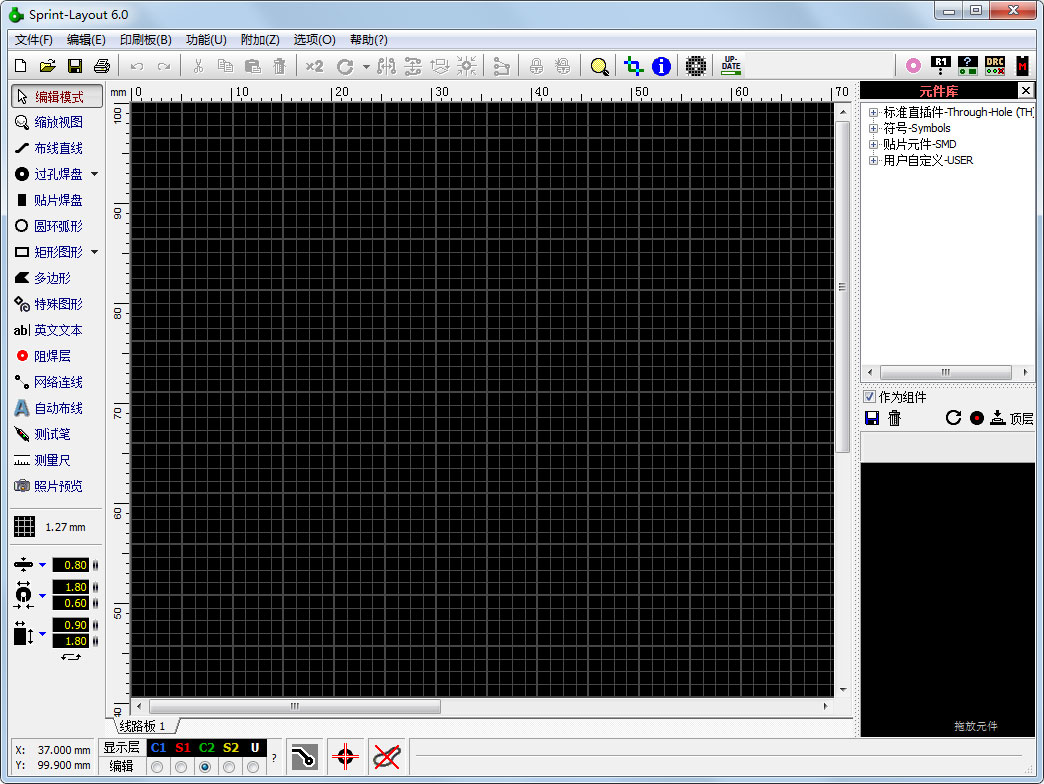

Sprint Layout(PCB设计软件) V6.0 绿色版

Sprint Layout软件功能

1、层管理

Sprint-Layout提供分层管理功能,这样可根据自己的需求分别对不同层次的组件元素进行处理,而无需担心会互相干扰。

2、抗锯齿

新版在抗锯齿方面做了很大的改经,是图像边缘更平滑,布局看起来更真实,哪怕是放大/缩小模式下。

3、组件库

组件库中包含了各种常用的组件元素,以树列表的形式显示,您可以很方便的查找到需要的组件,支持自由添加组件元素,当选择组件之后,支持拖拽即可添加到工程中。

4、组件和组件列表

Sprint-Layout可以显示和管理组件包括标识符和值,当然也支持显示组件列表。

Eache组件可以管理一些额外的数据,如“选择+地方”数据,这些额外的数据,Sprint-Layout可以导出选择+地方文件,并自动放置SMD组件板上。

5、自由旋转

你可以在任何角度旋转所有组件或元素,这使得它可以以最好的方式放置你的组件。

6、automatic-capture模式

automatic-capture模式更容易放置垫或跟踪,当您欲将两个组件连接时,仅需靠近它们,它将捕捉到这一点并帮助你连接,同时也有数字显示当前的坐标,你不必一直用眼睛徘徊到另一个位置。

7、图像预览功能

图像预览可以让您看到隐藏的网格,组件等元素,这有助于你找到通常喜欢错误的反映组件或文本。

8、自动填充

软件能够自动填充未使用的布局区域。

9、连接(橡皮带)

在程序的帮助下连接,可以简化路由过程,直橡皮带线是用来表示尚未路由的连接,这可以帮助你不会忽略任何痕迹,橡皮带线也有助于找到合适的位置组件。你可以使用它们在放置组件时来避免越过轨道。

10、测试函数

这个函数非常有用的检查你的布局,你可以点击任意位置的布局,Sprint-Layout会发现所有连接布局元素、组件,这使得它很容易检查信号流布局。

11、高分辨率和精度

Sprint-Layout的分辨率和精度大幅提高,不用担心因放大或缩小而导致变形,现在可以定义一个grid-value 1μm。设计甚至很好的布局结构都没有问题。

12、打印输出

软件支持将文件打印输出,打印位置可调。

13、高速通道

Sprint-Layout集成了高速通道,这有利于连接两个点的布局,让您的组件连接更加清晰,一目了然。

14、历史记录功能

Sprint-Layout分别记录每个操作历史,您可以为您的项目创建指定足迹,再次使用时,直接导入已保存的足迹即可使用。

15、属性面板

选择目标组件,即可调出该组件的属性面板,在这里你可以更改各类属性值,自由调整。

16、选择器

选择器是一个强大的工具,你可以用它来搜索和选择特殊元素布局,所以它可以搜索和选择所有垫用一种特殊形状或大小。如果选择所需的元素,他们可以改变属性面板。

选择器也可以帮助分析你的布局,所以你可以如所有跟踪排序列表的宽度,这样可以帮助你找到不必要的元素列表。

17、Design-Rule-Check(DRC)

Sprint-Layout能够检查一些重要的设计规则,当出现错误时,软件会判断并以白色的形式显示,这样有助于用户更快的查找并修复问题。

18、多标签

程序支持同时打开多个项目,分别独立,互不干扰。

19、扫描副本

你可以在后台加载位图的布局,这个位图可以从现有scanned-copy布局,您可以使用此位图作为原跟局,位图必须作为一个位图文件(BMP、JPG),大小在300 - 300 dpi之间。
