Proteus Pro单片机模拟仿真软件

V8.9汉化破解版
Proteus Pro单片机模拟仿真软件
更新时间:2022-05-20软件大小:505.20M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

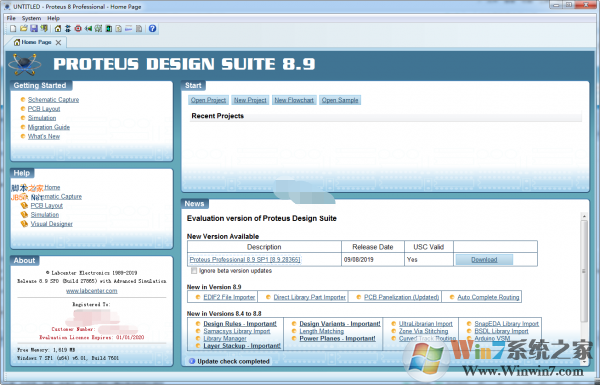

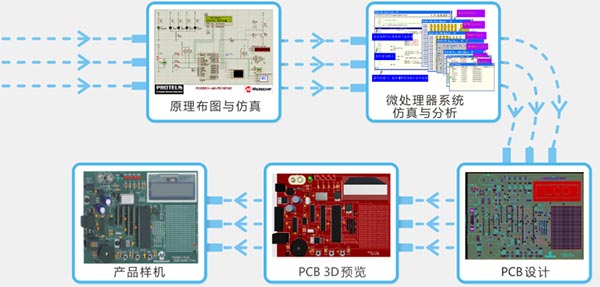

Proteus Pro是英国Lab Center Electronics公司推出的一款嵌入式系统仿真开发软件,从原理图布图、代码调试到单片机与外围电路协同仿真,一键切换到PCB设计,真正实现了从原理图设计、单片机编程、系统仿真到PCB设计,是目前最好的仿真单片机及外围器件的工具。

Proteus Pro

Proteus Pro软件功能

一、智能原理图设计

1、 丰富的器件库:超过50000种元器件,可方便地创建新器件与封装;

2、 智能的器件搜索:通过模糊搜索可以快速定位所需要的器件;

3、 智能化的连线功能:自动连线功能使连接导线简单快捷,大大缩短绘图时间;

4、 支持总线结构:使用总线器件和总线布线使电路设计简明清晰;

5、 支持子电路:采用子电路设计可使设计更加简洁明了;

6、 智能BOM管理:原理图器件的修改或者BOM修改总能保持BOM与原理图的一致性;

7、 可输出高质量图纸:通过个性化设置,可以生成印刷质量的BMP图纸,可以方便地供WORD、POWERPOINT等多种文档使;

8、 设计浏览器:可以观察设计过程各阶段的状况。

二、完善的仿真功能(ProSPICE)

1、 ProSPICE混合仿真:基于工业标准SPICE3F5,实现数字/模拟电路的混合仿真;

2、 超过35000个仿真器件:可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件,Labcenter也在不断地发布新的仿真器件,还可导入第三方发布的仿真器件;

3、 多样的激励源:包括直流、正弦、脉冲、分段线性脉冲、音频(使用wav文件)、指数信号、单频FM、数字时钟和码流,还支持文件形式的信号输入;

4、 丰富的虚拟仪器:13种虚拟仪器,面板操作逼真,如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等;

5、 生动的仿真显示:用色点显示引脚的数字电平,导线以不同颜色表示其对地电压大小,结合动态器件(如电机、显示器件、按钮)的使用可以使仿真更加直观、生动;

6、 高级图形仿真功能(ASF):基于图标的分析可以精确分析电路的多项指标,包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等,还可以进行一致性分析;脚本化信号源,可用easyHDL描述语言生成任何激励信号,用于电路测试于调试(可选)

7、 独特的单片机协同仿真功能(VSM):(可选)

a. 支持主流的CPU类型,如8051/52、AVR、PIC10/12、PIC16/18/24/33、HC11、BasicStamp、MSP430、8086、DSP Piccolo、 ARM7、CortexM3、Cortex-M0、Arduino等,CPU类型随着版本升级还在继续增加;(需要购买Proteus VSM并需要指定具体的处理器类型模型)

b. 支持通用外设模型,如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等,其COMPIM(COM口物理接口模型)还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信;

c. 实时仿真支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;

d. 支持多处理器的协同仿真;

e. 支持单片机汇编语言/C语言的编辑/编译/源码级仿真。

8、可视化设计功能Visual Designer for Arduino:(可选)

a. 支持对Arduino Mega、Arduino Uno和Arduino Leonardo的电路设计与仿真;

b. 支持Adafruit、Breakout Peripherals、Grove和Motor Control等4大类基本外设,同时还可以支持通用的外设模型;

c. 支持基于流程图的自动编程;

d. 支持将流程图转换成高级语言;

e. 提供Funduino、Zumo智能机器人小车仿真模型,可完成寻迹、避障和机器人迷宫等学习。

9、集成开发环境(VSM Studio)

a. 工程创建与管理;

b. 代码输入与编辑;

c. 编译器配置与编译;

d. 代码调试:单步、全速、断点,寄存器、存储、变量观测;

e. 仿真交叉调试(局部仿真)。

三、实用的PCB设计平台(PCB design)

1、 原理图到PCB的快速通道:原理图设计完成后,一键便可进入PCB设计环境,实现从概念到产品的完整设计;

2、 可选配ASF增强电路分析功能;对电路进行精确的图表分析;

3、 完整的PCB设计功能:支持16个铜箔层,2个丝印层,4个机械层(含板边),10nm分辨率,任意角度放置,灵活的布线策略供用户设置,自动设计规则检查;

4、 项目模板/项目笔记:可设置项目设计模板和对设计进行标注;

5、 先进的自动布局/布线功能:集成基于形状的自动布线器,支持器件的自动/人工布局;支持无网格自动布线或人工布线;支持引脚交换/门交换功能使PCB设计更为合理;支持泪滴生成、等长匹配等功能;

6、 支持智能过孔:在高密度的多层PCB设计布局时,需要使用过孔。利用Proteus进行PCB设计时可以设置常用的三类过孔:贯通孔、盲孔和埋孔;

7、 丰富的器件封装库:所有直插器件封装、贴片器件封装(IPC7827351),如果需要也直接创建封装,或从其他工具导入;

8、 3D 可视化预览:可三维展示设计的外形结构,系统提供大量3D封装库,也可在Proteus中创建新的3D封装,或者从第三方工具导入;

9、 多种输出格式的支持:可以输出多种格式文件,包括Gerber X2、Gerber/Excellon、ODB++、MCD,方便导入PCB生产制造环节。

安装教程

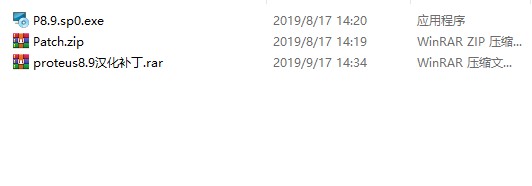

1、下载解压,得到proteus pro 8.9 sp0原程序、patch破解文件和汉化补丁;

Proteus Pro

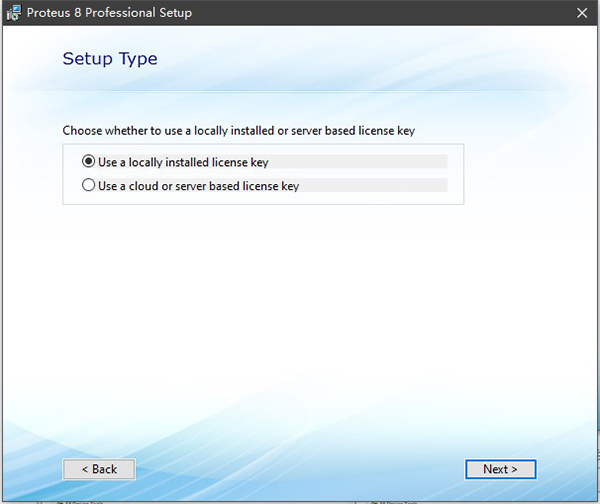

2、首先双击文件“P8.9.sp0.exe”安装软件,接受协议后,选择”Use a locally installed license key”;

Proteus Pro

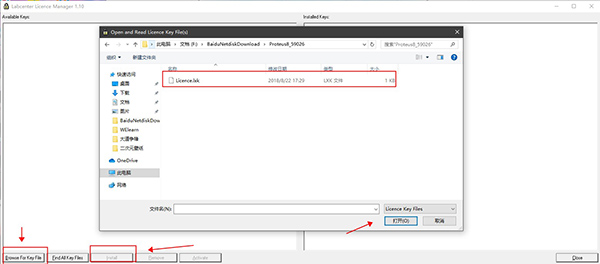

3、在许可证安装界面,浏览指定patch破解文件夹中的Licence.lxk许可证文件,点击install安装许可证;

Proteus Pro

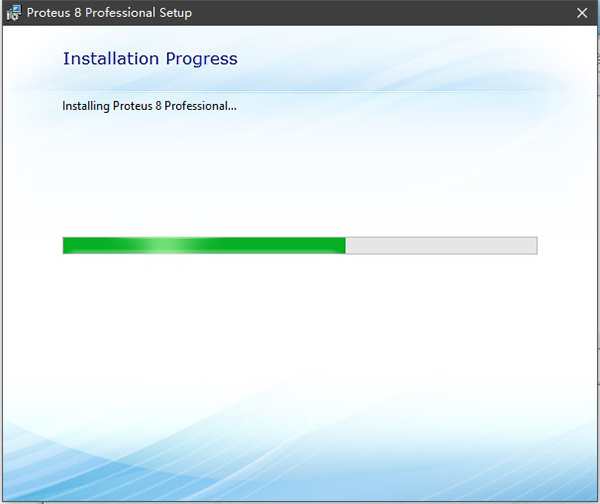

4、再选择软件的安装目录,按默认路径安装即可;

Proteus Pro

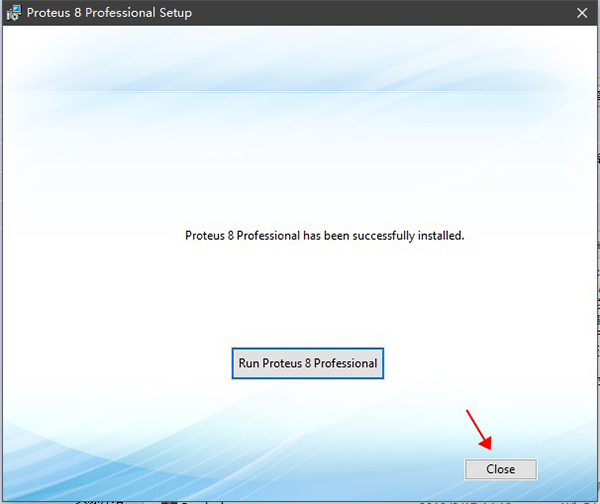

5、成功安装,先不要运行,点击close;

Proteus Pro

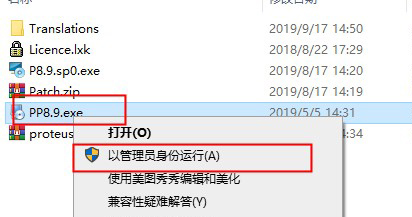

6、再以右键管理员身份运行PP8.9.exe破解文件,注意:补丁工具无窗口的,运行一次即可。

Proteus Pro

7、至此,软件成功破解,但还不是中文;

Proteus Pro

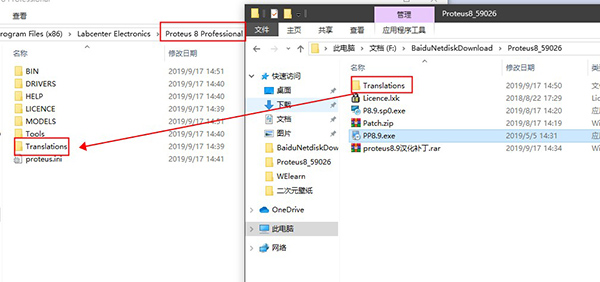

8、这时将软件包中的汉化补丁复制到软件安装目录下替换;

Proteus Pro

默认目录【C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional】

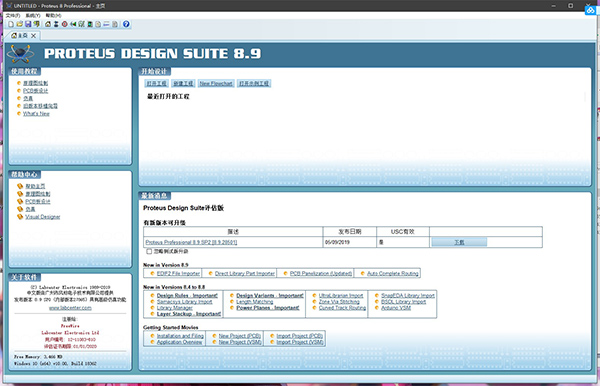

9、至此,软件成功汉化,以上就是proteus pro 8.9 sp0汉化破解版的详细安装教程,希望对用户有帮助。

Proteus Pro

快捷键

F8:全部显示 当前工作区全部显示。

F6:放大以鼠标为中心放大。

F7:缩小以鼠标为中心缩小。

G:栅格开关栅格网格。

Ctrl+F1:栅格宽度0.1mm 显示栅格为0.1mm,在pcb的时候很有用。

F2:显示栅格为0.5mm,在pcb的时候很有用。

F3:显示栅格为1mm,在pcb的时候很有用。

F4: 显示栅格为2.5mm,在pcb的时候很有用。

Ctrl+s:打开关闭磁吸 磁吸用于对准一些点的,如引脚等等。

x:打开关闭定位坐标 显示一个大十字射线。

m:显示单位切换 mm和th之间的单位切换,在右下角显示。

o:重新设置原点 将鼠标指向的点设为原点。

u:撤销键

Pgdn:改变图层

Pgup:改变图层

Ctrl+Pgdn:最底层

Ctrl+pgup:最顶层

Ctrl+画线:可以划曲线

R:刷新

+ -:旋转

F5:重定位中心
