迈迪三维设计工具集

迈迪工具集是一款面向机械设计师，配合主流三维设计软件SolidWorks使用的软件，主要功能包括国标件库、夹具标准件库、齿轮专家设计系统、链轮专家设计系统、凸轮专家设计系统、带轮专家设计系统、弹簧设计系统、公差自动标注系统、综合公差查询系统、力学分析工具、轴设计工具、符号库、拼图批量打印工具等等。

迈迪三维设计工具集功能

1、综合工具

BOM工具—扩充了BOM功能，实现了汇总信息的自定义和导出表格的自定义，功能更加强大。

置换文件名—为了解决手工修改文件名的问题而开发。

文件加密—可以加密、解密任意类型的文件，速度快，操作简便。

日积月累—包括两部分功能：资料查询和文件管理，上面是“资料查询”，列出了常用机械设计资料，可以输入关键字搜索;下面是“文档管理”，可以导入各种格式的数据文档，用截图工具为每一个数据文档生成一张截图，也可以在下方输入一个文档的备注资料。

批量转换为PDF—可以很方便的把一个目录下的所有工程图文件全都转换为PDF文件，并放到指定目录下。

拼图打印—可以将多张图纸拼接成一张无限长的图纸，或者将一张大图纸切割成多张小尺寸图纸，并输入到一个PDF文件中，以方便打印。

力学分析—可以实现一些简单的材料力学计算，节约你很多的计算时间。包括：多个扭转分析、简单扭转分析、应力圆分析、截面特性及压杆分析、静定梁分析、薄壳中的应力计算。

2、参数化工具

电控柜设计—电控柜设计工具包括简单柜体设计和模件式机柜设计。简单柜体设计可以根据设计者输入的参数设计简单的柜体。模件式机柜设计以软件型式实现了数据资料查询及设计计算，并生成柜体及相关附件的三维模型，可供从事机柜结构设计、制造的工程技术人员使用。

钢结构工具—使solidworks具备了钢结构三维设计的功能，包括角钢、槽钢、空心型钢、H型钢等常用型钢，可以自动为型钢命名，并输出物料清单 。

钣金工具—汇集了有圆管、圆锥体、球面以及方圆连接管等各种常用的异形钣金构件。

3、设计工具

圆柱齿轮、圆锥齿轮、蜗轮蜗杆、滚子链、齿型链、V带、平带、同步带、多锲带、轴设计、凸轮工具、弹簧设计、丝杠。

4、标准件库

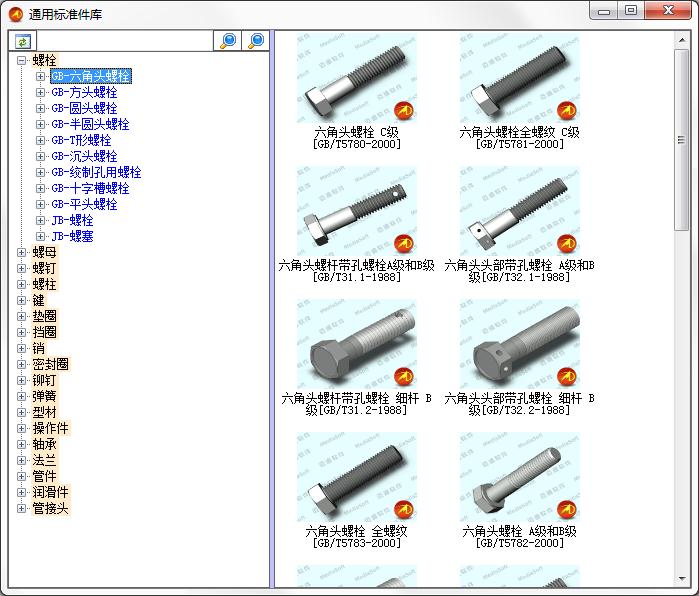

生成标准件—当选择【标准件】菜单中的项时，会弹出 相应的标准件窗口。

螺栓副—螺栓连接副可以根据孔的尺寸自动选择螺栓螺母垫圈的尺寸，并自动装配。

螺栓校核—螺栓校核工具可以计算螺栓连接的强度，得出其许用最小直径。

自定义标准件—用户可以将企业常用配件添加到自定义标准件库中。

5、配件库

本机配件库—本机配件库默认为空，需要从“我的三维配件网”上下载模型包，并加载。

内网配件网—在一个企业内部，只需要将一台电脑作为服务器，其它所有的电脑作为客户端，就可以在局域网内共享一个配件库，只需要服务器定期从“迈迪三维配件网”上下配件库即可。 客户端在使用内网配件库时，会将用过的配件缓存到本机库中。

在线配件库—在线配件库是“我的三维配件网”提供的配件库，需要联网使用，使用过程中下载的文件会自动缓存到本机库中，久而久之就可以离线使用了。

加载模型包—需要到我的三维配件网下载需要的模型包，展开树列表，选中一个企业，单击菜单“访问公司首页” ，或单击下方的网址，就可以进入“我的三维配件安网” 的相应下载页面,然后下载需要的包。

6、二维工具

生成明细表、生成零件号、重排序零件号、填写标题栏、填写技术要求、公差查询、形位公差、综合公差查询、符号库、齿轮二维图。

使用说明

首次使用迈迪工具，会提示启动SolidWorks。

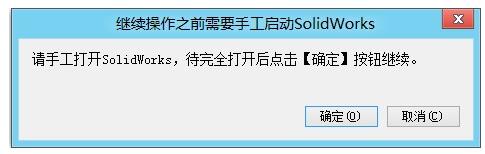

【注意】：一定要等到SolidWorks完全启动后单击“确定”按钮继续执行，否则可能会启动两个SolidWorks。

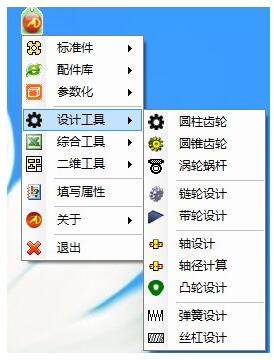

初始化完成后，会启动迈迪工具条：

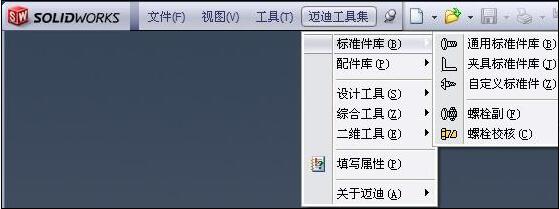

重启SolidWorks，可以看到迈迪插件菜单：

如果没有显示迈迪插件菜单，请到SolidWorks插件管理器中勾选迈迪插件。
