Nano Measurer中文名粒径分布计算软件,是一款查看颗粒数据的工具,使用Visual Basic 6.0 (SP6)程序编写,能够对各种粒度进行大小分析、长度分析以及尺寸分布的计算,可以自动计算细胞颗粒分布规则,并对数据进行处理以及导出。
Nano Measurer软件功能
本程序缺省设定样本组数为10;
可以帮助您分析图片上颗粒的数据;
可将鼠标放在电镜图片的颗粒序号上;
支持随意拖动图片,查看不同区域的颗粒;
可以设置更多的颗粒测试样本;
也可以选择将颗粒数据记录到TXT上;
支持利用电镜文件查看您的图片颗粒;
可以将图片上的颗粒放大查看;
新版的功能在图片颗粒分析上得到增强;
内置一个报告的功能,可以将分析的结果生成报告。
使用教程

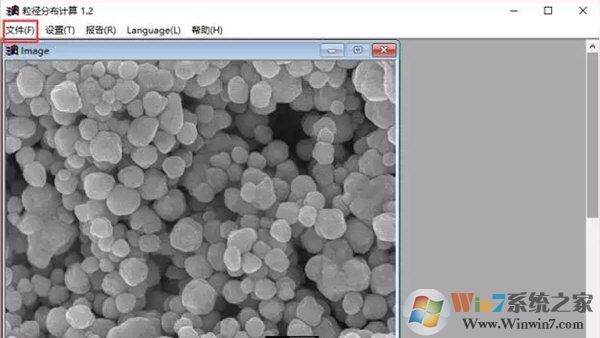

1、软件打开后,依次点击 文件——打开,打开一张你需要进行晶粒统计的图片

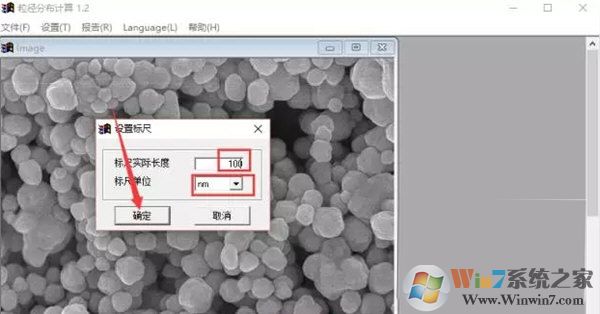

2、图片打开后,先对照图片的标尺,按住鼠标的左键拉伸画一条与标尺相同长度的线段,如下图右下角红框所示;再依次点击 设置——标尺,出现下图中的弹窗,对照图片中的标尺依次输入尺寸实际长度和尺寸单位,最后点确定。到此标尺设置完成。
3、按住鼠标左键拉伸然后松开,选择统计样本,此时可以依次点击 报告——及时报告,会弹出及时记录弹窗,可以实时的观察统计情况。
4、统计完后,依次点击 报告——查看报告 弹出如下图所示的弹窗后,就可以将统计报告以及柱状图导出。
常见问题
一、为什么图片放大或缩小的时候,颗粒标记和颗粒直径有抖动?
颗粒标记和颗粒直径都是通过控件载入的,当放大/缩小图片时,为了保证比例,每个被标示的颗粒上对应的标记和直径(控件)的坐标都要随其变动,所以会出现延时。
二、为什么在统计分布的报表中出现诸如"3.99999"的数据?
这是由于Visual Basic 6.0 中某些数据的存储和计算机的寄存器不协调造成的,3.99999可认为是4.0。
为何不考虑使用图层扫描的功能来自动识别每个颗粒?
这很难实现的:
(1)这需要对计算机图像处理有很扎实的编程底子,而本人毕竟主修化学;
(2)粒子除了有球形,还有椭圆的,方的,棒的等等,对于几何不规则的粒子,每个角度的扫描得出的粒径可能都不同;
(3)很多电镜图片背景和粒子的对比度很不明显。
