焓湿图计算器

中文绿色版
焓湿图计算器
更新时间:2024-01-08软件大小:119.4 KB软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

给大家分享一款焓湿图计算软件,它的计算速度快!占用内存小,可以让用户快速计算出所需要的数值,界面很简洁,可以直观的查看到温度、相对湿度、含湿量、露点温度、湿球温度、水蒸气含量及分压力、空气的焓值等空气状态参数用户可以自己设定当地的大气压值以及绘图精度,能选择绘制一次回风还是二次回风,也可以对绘制好的图像进行数据的重新输入,绘图更加精准。

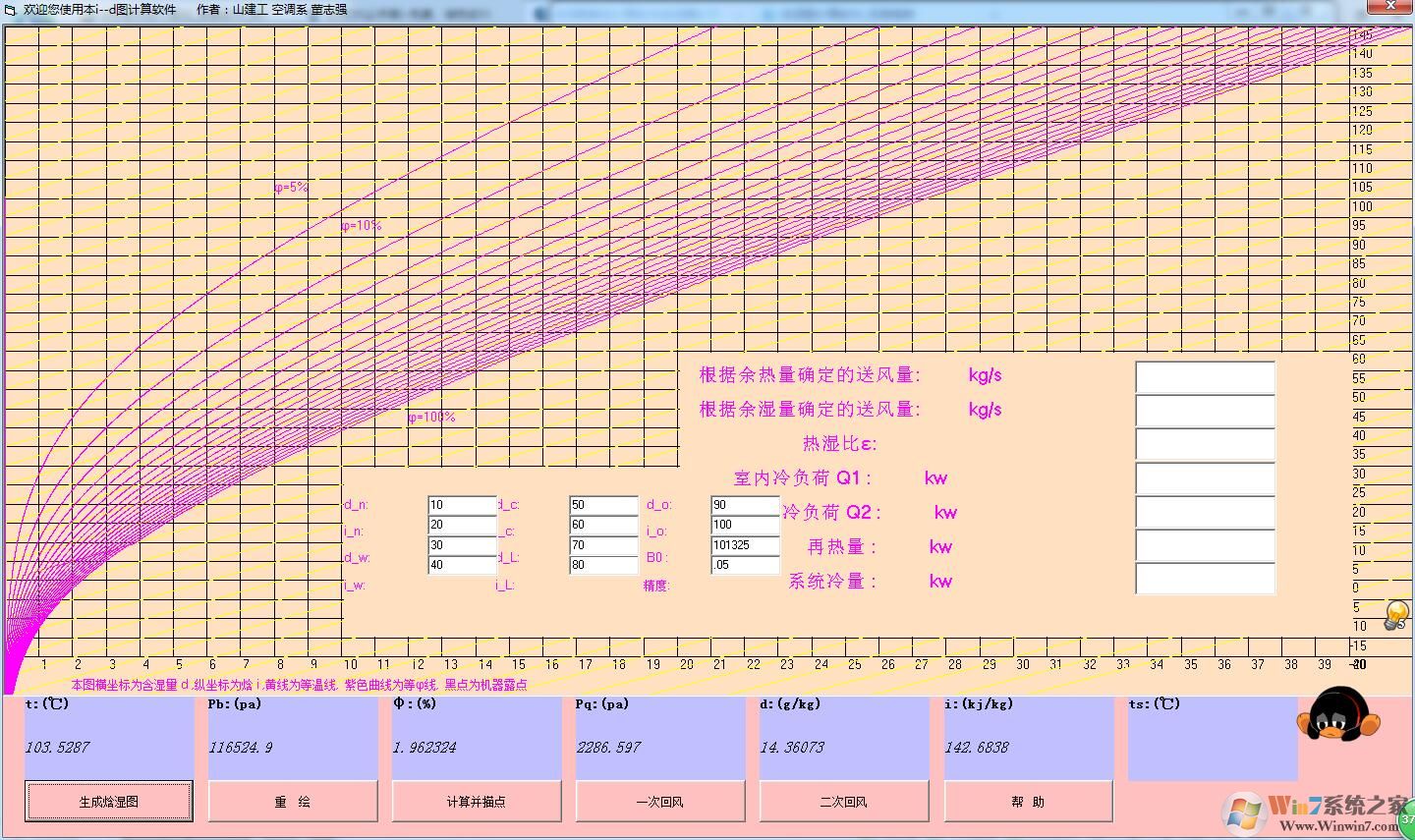

焓湿图计算软件


焓湿图计算器

焓湿图计算公式

(1)已知两种状态空气按比例混合求混合状态参数

设有A、B两种状态的空气,空气A的温、湿度为25℃、55%,空气量MA=3kg/s;空气B的干、湿球温度为30℃、25℃,空气量MB=2kg/s;当地大气压为101.3kPa,求混合状态点的参数。将已知状态A、B画在焓湿图上,如图2所示。混合点C位于AB的连线上,且有AC/AB=MB/(MA+MB)=2/(3+2)=2/5,根据比例即可求得混合点C。

(2)已知一状态点和热湿比求另一状态点

空气调节经常需要使空气按设定的过程进行变化。例如,已知空气状态A:25℃,55%,求沿热湿比ε=10000kJ/kg的过程线到达已知状态点A的另一空气状态线。可以通过点引一直线平行于焓湿图右下角的热湿比为10000kJ/kg的直线,在此过程线上任何一点均可变化到状态A,此问题无定解,需要补充条件。如果补充条件为该空气状态接近饱和状态,则可以将过程线延长与Ø=95%的等相对湿度线相交即得。

焓湿图计算软件软件介绍

一般是按当地大气压下绘制,从图上可查知温度、相对湿度、含湿量、露点温度、湿球温度、水蒸气含量及分压力、空气的焓值等空气状态参数。为了解空气状态及对空气进行处理(空气调节)提供依据。图上亦可反映出空气的处理过程。

软件功能。

干球温度。

相对湿度。

湿球温度。

含湿量。

动压。

软件特色

1.焓湿图用图线表示湿空气参数之间的关系。
2.温度、相对湿度、含湿量、**温度、湿球温度、水蒸气含量、湿球温度、水蒸气含量气状态参数一般按当地大气压绘制。
3.为了解空气状态和空气处理(空气调节)提供依据。空气处理过程也可以反映在图中。
