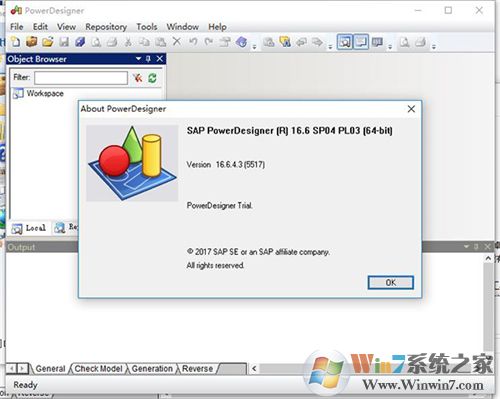

PowerDesigner数据库建模软件

PowerDesigner是一款功能强大的数据库建模软件，采用模型驱动方法，将业务与IT结合起来，可帮助部署有效的企业体系架构，并为研发生命周期管理提供强大的分析与设计技术，可以从物理和概念两个层面设计数据库，方便用户制作处清晰直观的数据流程图和结构模型，帮用户节省开发时间！

PowerDesigner软件功能

1、DataArchitect

这是一个强大的数据库设计工具，使用DataArchitect可利用实体-关系图为一个信息系统创建“概念数据模型”-CDM（ConceptualDataModel）。并且可根据CDM产生基于某一特定数据库管理系统的“物理数据模型”-PDM（PhysicalDataModel）。

还可优化PDM，产生为特定DBMS创建数据库的SQL语句并可以文件形式存储以便在其他时刻运行这些SQL语句创建数据库。

另外，DataArchitect还可根据已存在的数据库反向生成PDM、CDM及创建数据库的SQL脚本。

2、ProcessAnalyst

这部分用于创建功能模型和数据流图，创建“处理层次关系”。

3、AppModeler

为客户/服务器应用程序创建应用模型。

4、ODBCAdministrator

此部分用来管理系统的各种数据源。

安装教程

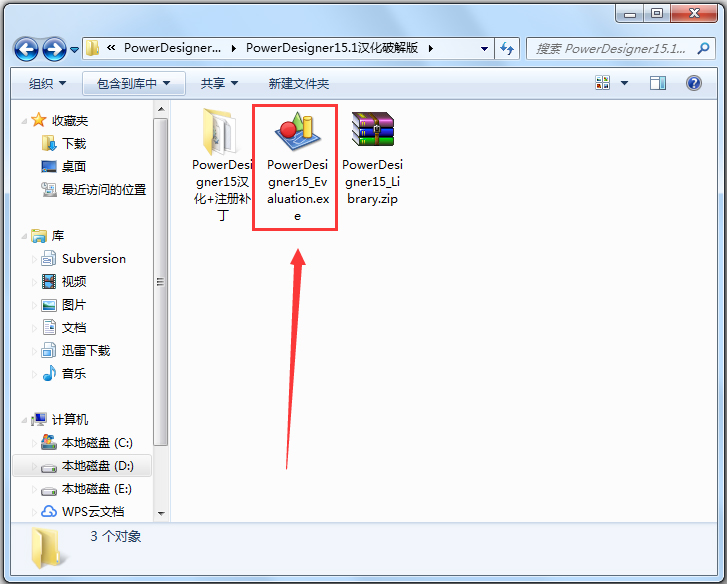

1、下载并解压后打开.exe程序

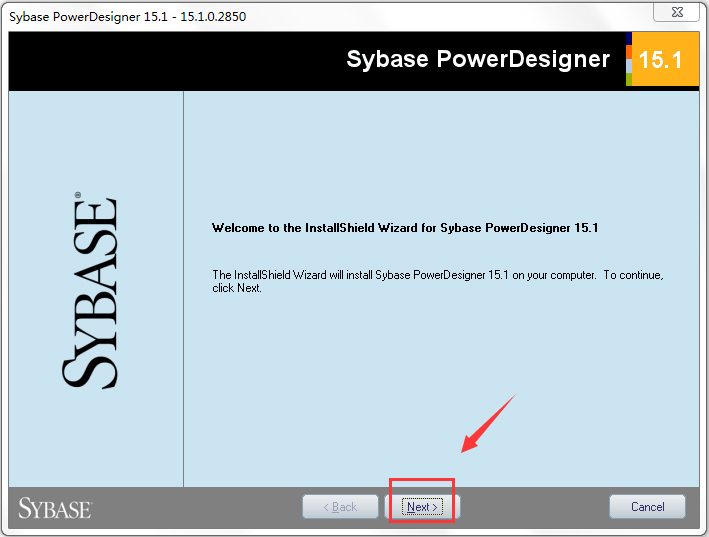

2.点击下一步

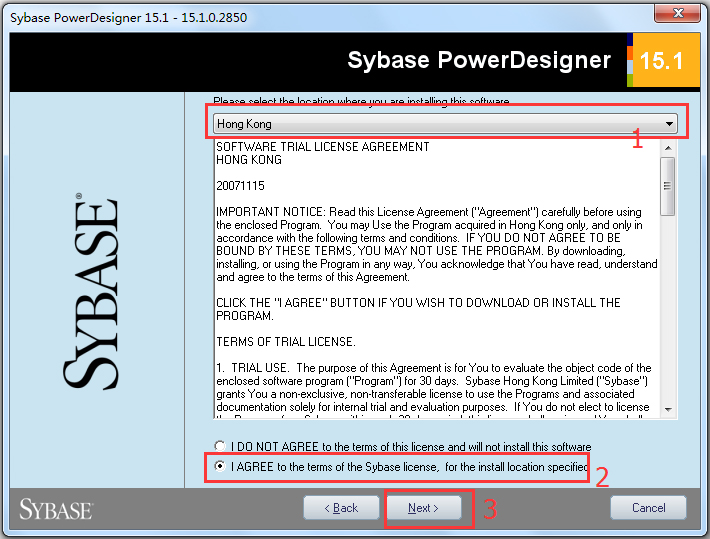

3.选择香港地区、接受协议、下一步这三个步骤

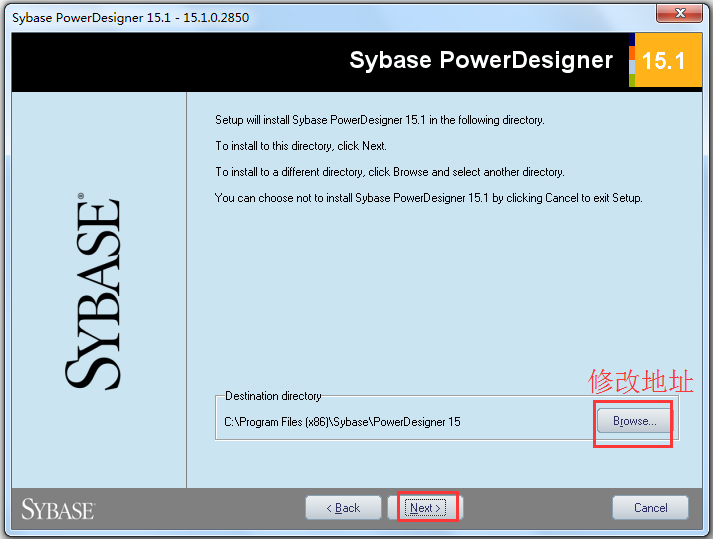

4.修改安装地址

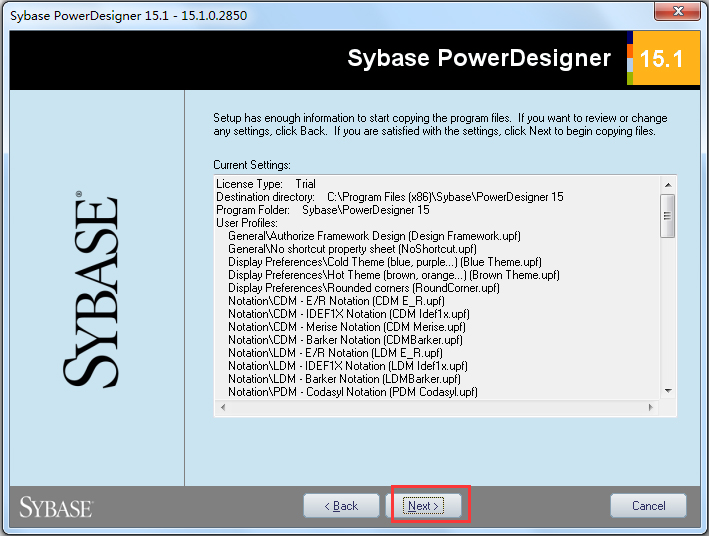

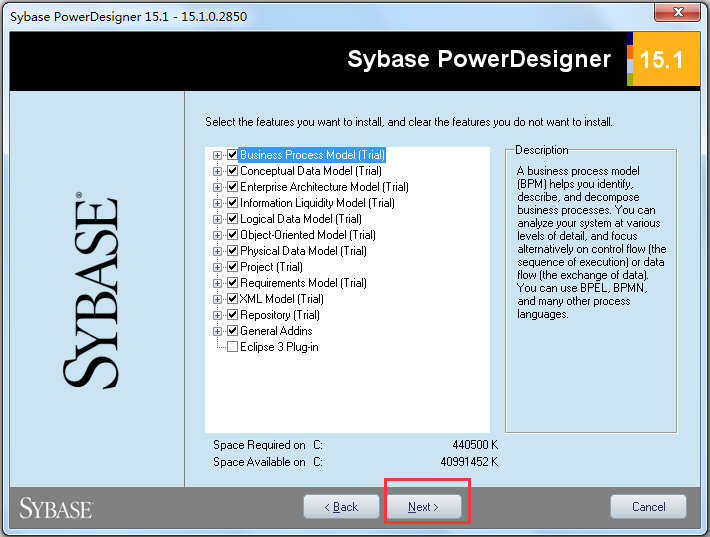

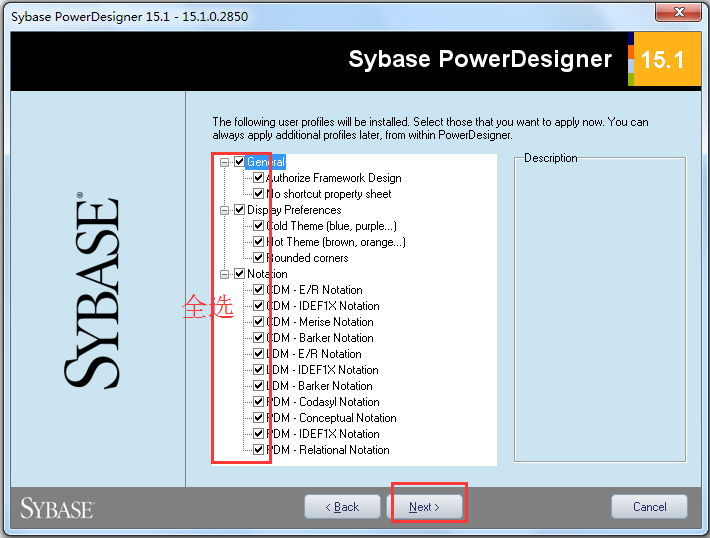

5.配置文件选择全部，接下来点击NEXT下一步

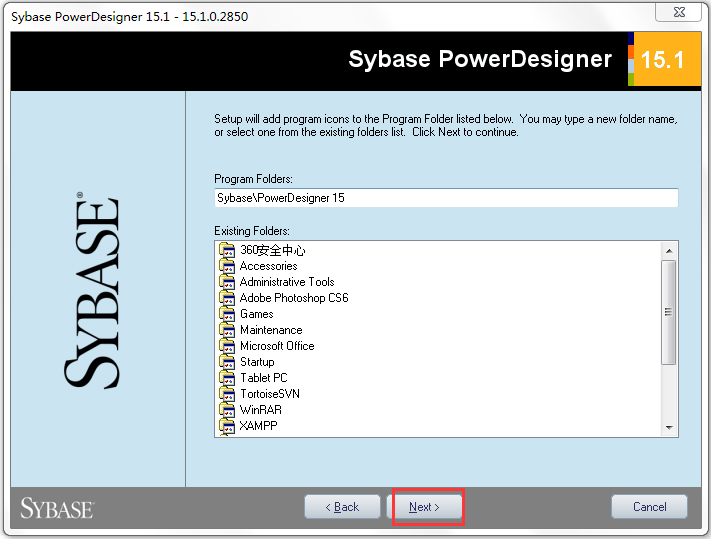

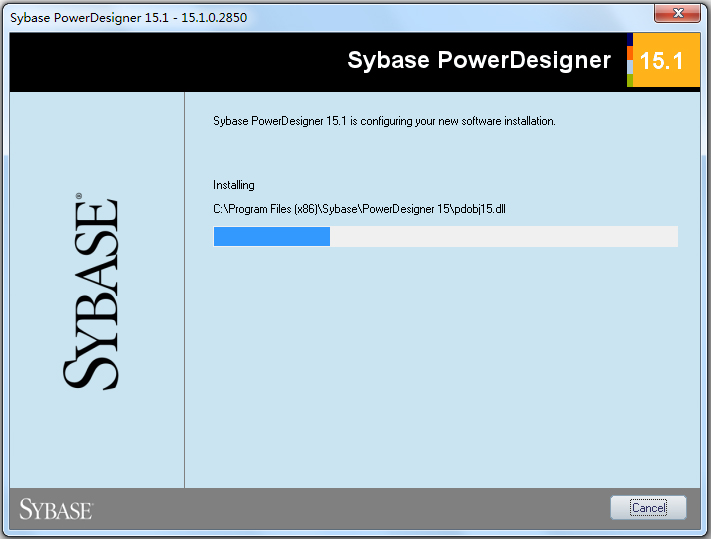

6.点击下一步，这个步骤需要重复

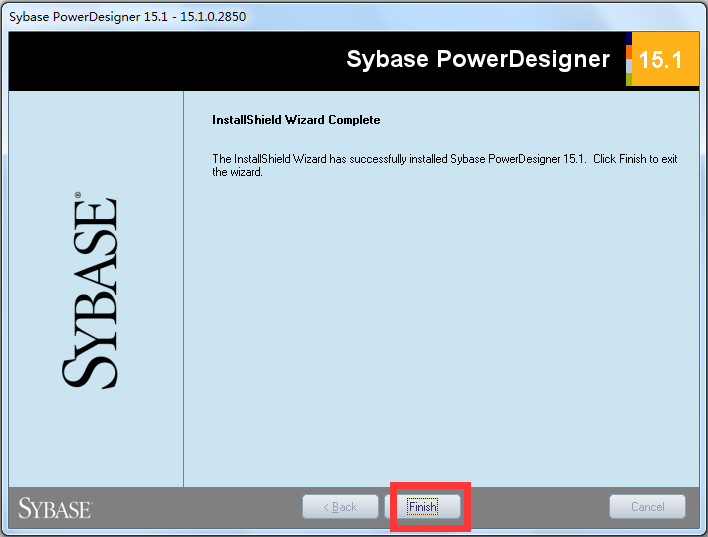

7.安装成，点击完成FINISH

汉化破解教程

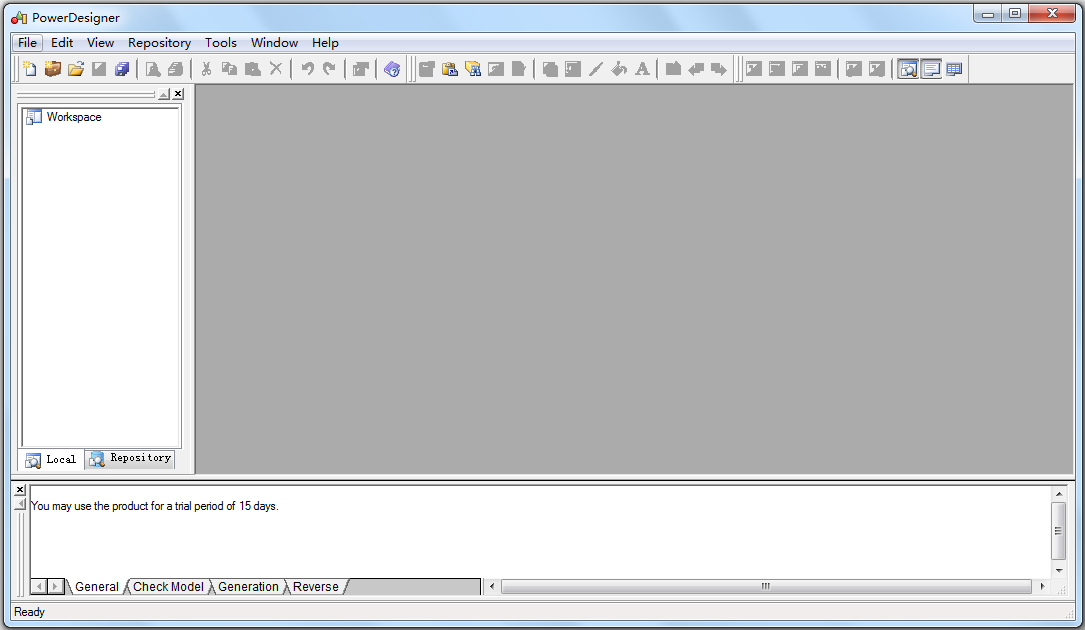

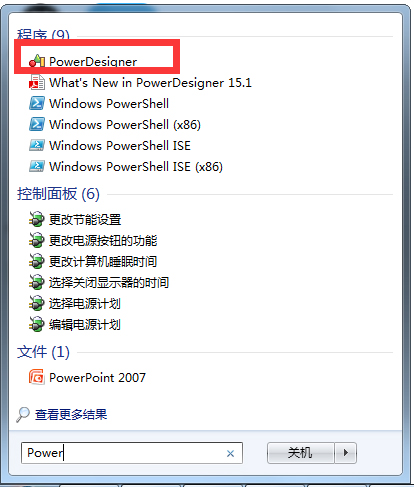

1.从开始菜单启动软件PowerDesigner，发现是英文界面，而且软件下方的框中说明使用期限只有15天，尚未破解，接下来汉化破解PowerDesigner

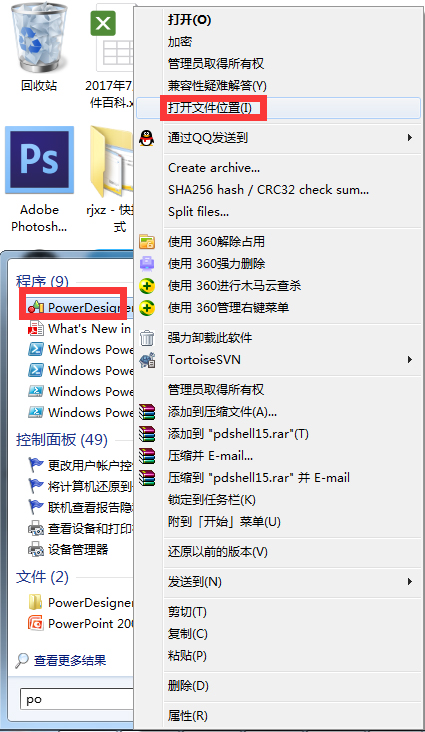

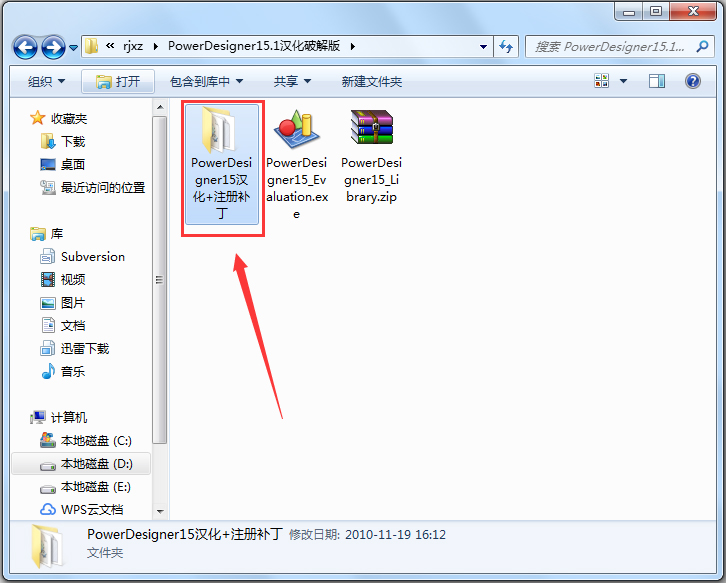

2.关闭软件PowerDesigner。从开始菜单打开PowerDesigner安装后的文件夹

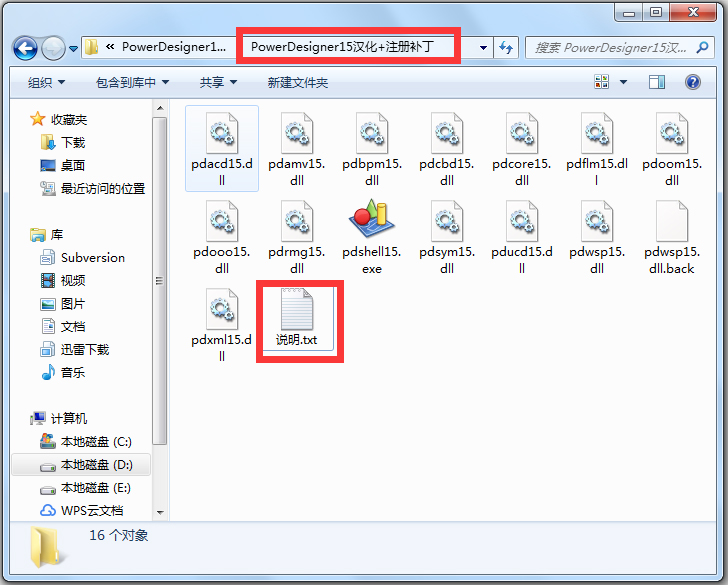

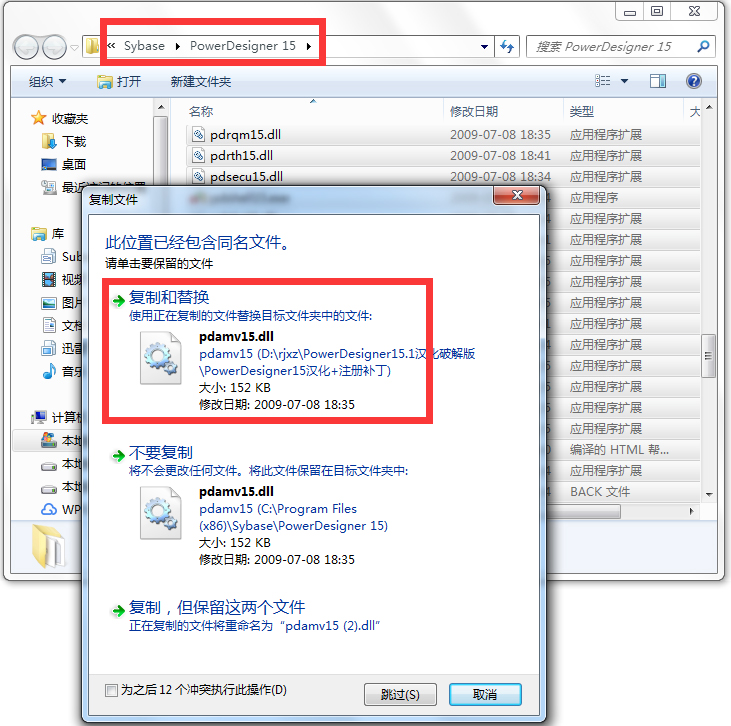

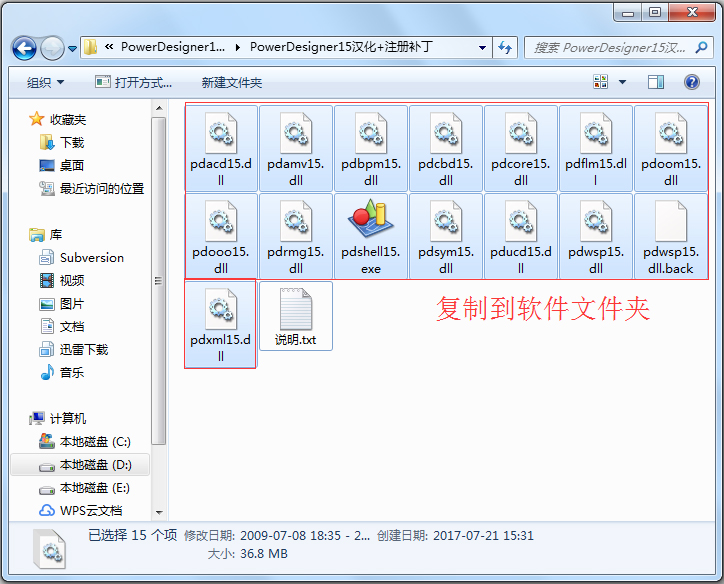

3.把安装包里的汉化配件包打开，除说明文本外，其他全部复制到安装文件夹里。此时会跳出对话框，全部选择“替换”

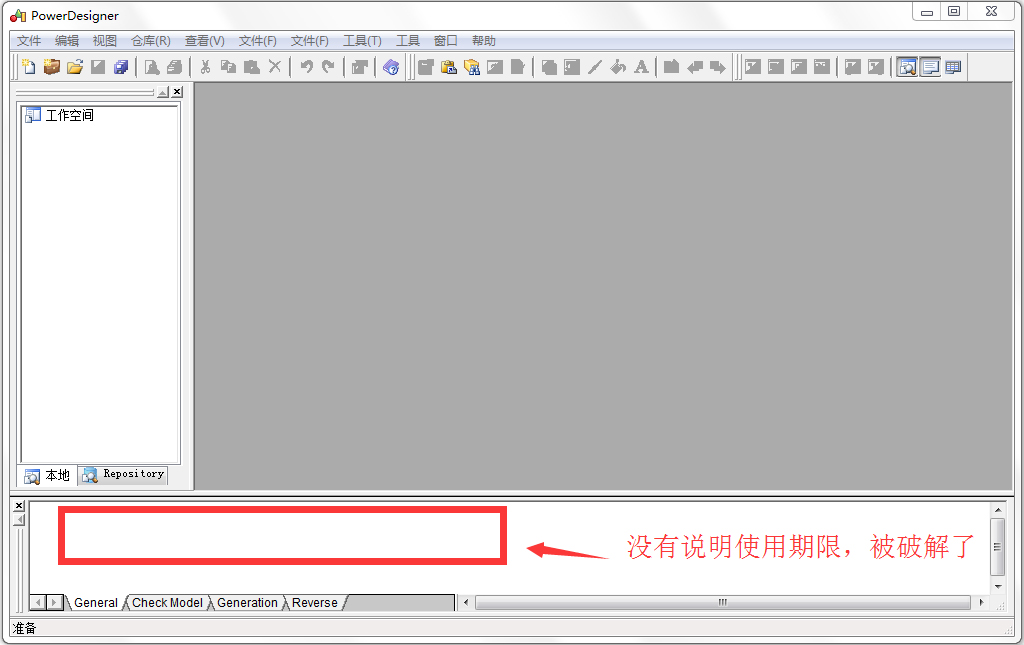

4.替换完成后，从安装文件夹打开PowerDesigner软件，可以发现已经是中文界面了，而且软件下方的框里没有说使用期限，说明软件被破解了

常见问题

1.PD的cdm中默认不允许存在重名的字段

PowerDesigner考虑到主键外键名称可能冲突的问题，默认两个不同实体中不能存在相同名称的属性，但在实际设计的时候，为了便于理解，通常需要在两个实体中使用相同的属性名。

如NG-CRM5.5中所有信息（INFO）表都存在4个字段：操作流水（LOGIN_ACCEPT）、操作工号（LOGIN_NO）、操作代码（OP_CODE）、操作时间（OP_TIME），由于这些字段在所有实体中的作用意义一样，所以最好使用同样的名称。

为此需要更改PowerDesigner的相关设置，更改操作为：选择菜单栏的Tools-》Model Options，打开Model Options窗口，取消选中的Unique code即可

2.公共字段不需要再pdm中当做表生成

将cdm中公共字段表base_item中Entity Properties--》General中的Generate默认勾选取消即可。

3.修改外键命名规则

选择Database—》Edit Current DBMS

选择Scripts-》Objects-》Reference-》ConstName

可以发现右侧的Value为：

FK_%.U8:CHILD%_%.U9:REFR%_%.U8:PARENT%

可见，该命名方法是：‘FK_’+8位子表名+9位Reference名+8位父表名，你可以根据这中模式自定义为：

FK_%.U7:CHILD%_RELATIONS_%.U7:PARENT%，

可以使FK名称变为FK_TABLE_2_RELATIONS_TABLE_1

掌握这种方法后就可以按照自己的想法修改了

生成建库脚本SQL文件中的表头注释很讨厌，可以在 Databse -》 Generate Database （Ctrl+G）窗口中，选择Options卡片，去掉Usage的Title钩选项即可。

4.添加外键

Model -》 References新建一条外键后，双击进入外键属性，在“Joins”卡片中可以选择子表的外键字段

5.如何实现Name和code不自动相等

如何实现在CDM中创建Entity时，Name和Code不自动对应

设置tools--Gerneral options---》dialog----》name to code mirroring

6.如何把NAME 列在 scrip里显示出来

修改字段生成规则。要给每个字段都添加一个注释的话，同一窗口中展开 Script -》 Object -》 Column -》 Add 的 Value修改为：

%20:COLUMN% ［%COMPUTE%？AS （%COMPUTE%）：%20:DATATYPE% ［%IDENTITY%？%IDENTITY%：［%NULL%］［%NOTNULL%］］［ default %DEFAULT%］

［［constraint %CONSTNAME%］ check （%CONSTRAINT%）］］/*%COLNNAME%*/

其中的%COLNNAME%就是列的Name值（可以是中文）

POWERdESIGEN使用技巧

1.POWERdESIGEN 自增长列的设置

PDM里查看表的属性，Columns选项卡，选中整列，查看列属性，点左上方的properties图标（有手形图案的那个），此时打开一个设置窗口，General选项卡里面进行设置。

在列属性的General标签页里有个Identity复选框，勾上就行了

2. 如何在PowerDesigner下建索引

双击表设计图，出来Table Properties，在Tab 页中选择 Indexes

单击新建索引的属性，出现Indexex Properties

增加一个索引包含的字段

3. 如何在PowerDesigner 下建自增列

使用SqlServer 数据库中的下列语句来完成

建表语句中，在要做为自增列的字段中，加上

IDENTITY（1，1）

还有可以使用下面语句，重置自增种子

dbcc checkident（ConfigSys，reseed，0）;

4.如何在PowerDesigner 下检查设计模型

在菜单栏中选择 Tools -? Check Model，

选择要检查的每项设置

确定后，将出来检查结果汇总信息
