HXpcb抄板软件

V1.0.0.493绿色版
HXpcb抄板软件
更新时间:2024-01-15软件大小:2.22M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

HXpcb抄板软件集新一代PCB抄板/Layout设计/返原理图/一键生成BOM/文件管理/客户名片管理/网络资源共享等功能于一体,可以帮助用户自动捕捉图形,图形实体显示,轮廓显示及隐藏,支持快捷键操作,群体移动图形等功能,软件功能强大,易学易用。

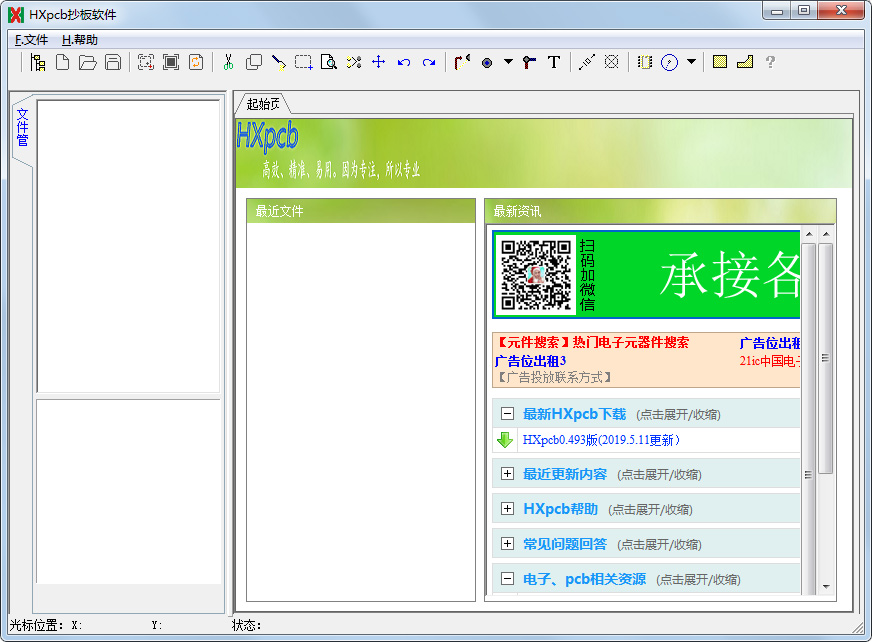

HXpcb抄板软件 V1.0.0.493 绿色版

HXpcb抄板软件功能

鼠标键:单击左键:确定操作/选择图形;单击右键:退出操作/放弃操作;鼠标滚轮:缩放视图。双击左键:编辑选中图形。按下鼠标右键移动:平移视图。

支持鼠标左键拖动图形。

支持Shift键选择多个图形,或鼠标框多个图形。群体移动图形。(群体移动图形命令在工具栏上。)

支持Shift键快速复制图形:在拖动图形,或群体移动图形时,按下Shift键不放,当确定移动位置时,将图形复制在该位置处。

支持Ctrl键轴向锁定:在拖动图形,或群体移动图形时,按下Ctrl键不放,图形只能X轴方向或Y轴方向移动。(这个在平行移动的时候很有用。)

支持自动捕捉图形。

支持图形实体显示,轮廓显示和隐藏。

文件格式:

支持Protel 2.8 PCB文件格式的导入与导出。

支持GERBER_RS274X 文件格式导入。(Gerber转PCB从此不在是难事)

在画图时支持 Tab键进入图形编辑窗口。

画线:支持键盘A、D键快速调整线径大小,空格键转换画线方向。大键盘数字键选择画线类型(目前有画45度斜线,直角线,任意角度线三种)

E键可循环选择画线类型。

画圆:支持键盘A、D键快速调整线径大小,空格键转换画正圆的模式。大键盘数字键选择画圆类型(目前有画360度正圆,两点画半圆,三点画圆弧)

画字符:支持键盘A、D、W、S键快速调整字符大小,空格键旋转字符。大键盘数字键选择字体(目前支持Protel 99中的三种字体 )X、Y键镜像;L键快速切换图层。

画矩形:支技空格键可选择画正矩形或任意角度矩形;大键盘数字键选择矩形类型(目前有填充类型和线框类型两种),矩形类型为线框时支持键盘A、D键快速调整线径大小。

画过孔:支持键盘A、D、W、S键快速调整过孔大小与孔径大小。

画焊盘:支持键盘A、D、W、S键快速调整焊盘大小与孔径大小。方向键可调整单方向的尺寸大小;E键可快速将孔径设置为0,R键可快速将焊盘长宽设为相等。大键盘数字键选择焊盘样式;空格键旋转焊盘。

更新日志

HXpcb抄板软件v1.0.0.492更新:
1.【修复】在WIN7系统下卡顿问题
2.【增加】铺铜功能。(不能导出到PCB,想要导出到PCB请等待后续版本)
3.【增加】拾取线宽功能。(在画线时,按下Shift后 光标捕捉到哪一条线,线宽就会自动调整为那条线的线宽。)
