T20天正CAD插件是一款CAD绘图辅助工具,支持CAD2010-2021使用,可以帮助用户更加轻松的制作设计图纸,使用更加的方便快捷,有效的提高工作效率!
软件功能
组件库:创建或打开组件库,编辑组件库的内容,并插入组件对象
组件存储:您可以在不打开组件库的情况下将组件添加到组件库
幻灯片管理:图库中的幻灯片库管理,您可以从幻灯片中提取图形
参考作物:作物外部参考
任意屏蔽:指定多边形区域以创建区域屏蔽对象
矩形遮罩:将可用于用外部矩形覆盖背景的功能添加到块中
精确遮罩:将可以精确遮挡背景的功能添加到块中
木纹填充:填充木材的水平和垂直纹理。断面图案
使用教程
1、说明:打开安装包,直接安装,不要改变安装路径。

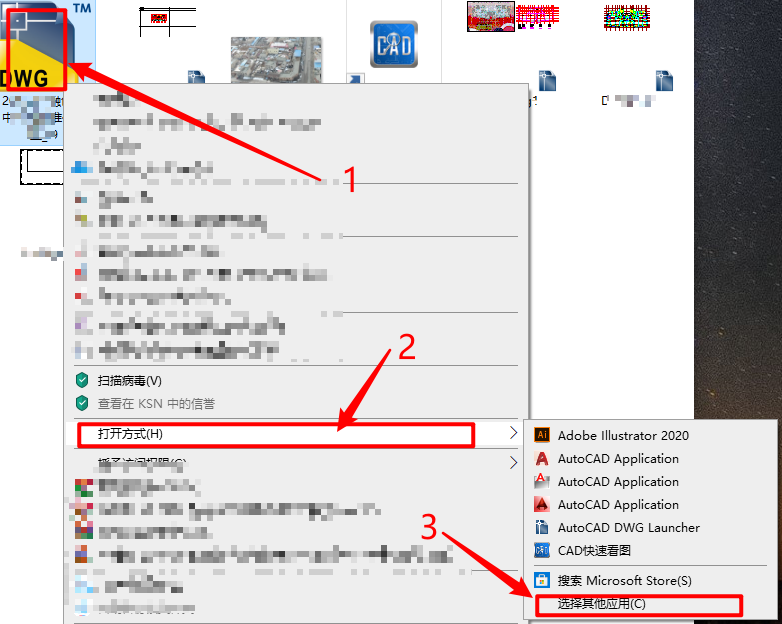

2、打开图纸:图纸图标上,鼠标右键,点击打开方式,点击选择其他应用。

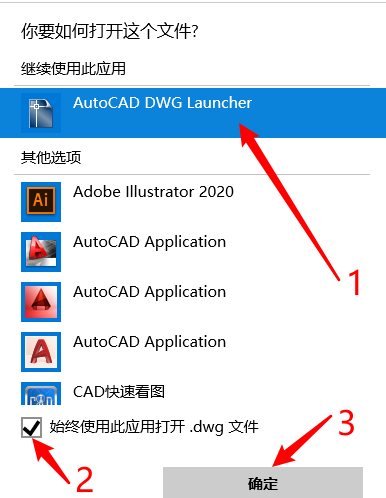

然后选择AutoCAD DWG Launcher这个,选择始终使用此应用打开,然后点击确定。
3、软件使用范围:
适用操作系统: Windows 7 32/64位、Windows 10 64位
适配CAD:32位AutoCAD2010~2016、2018、2019;64位AutoCAD2010~2020图形平台。
4、插件命令:
TExplode(分解对象)
TSaveAs(整图导出)
TBATSAVE(批量导出)
5、无法编辑和分解的原因:
有些CAD是天正画过的块,分解时会提示‘无法分解 TCH_PROTECT_ENTITY’。
解决办法:首先在命令行输入‘recover’打开不能分解的CAD图,
打开“工具”的“块编辑器”就可看到类似“TCH_PR"的块,
那就是TCH_PROTECT_ENTITY锁住的东西,
打开此块,复制出来(复制到新建的dwg里)即可。
需要注意的是必须用“recover(修复)”命令打开文件,
要是用天正直接打开,在“块编辑器”中是找不到类似“TCH_PR"的块的。
