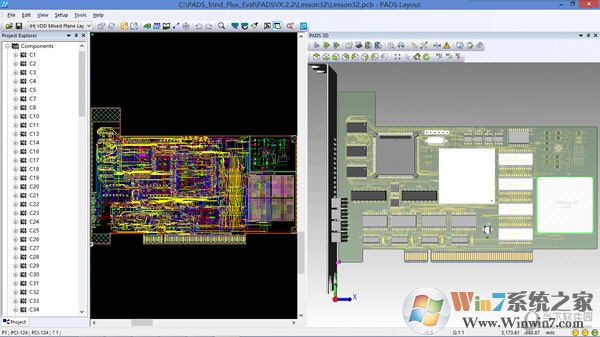

PADS软件9.5破解版

Mentor PADS软件是一款经典，功能十分强悍的PCB设计软件，主要可以用于电路设计和工程技术人员使用，本站为大家提供的PADS9.0破解版本是比较经典的版本，中文界面，使用上也非常简单，有需要的朋友可以下载体验。

PADS软件特点：

PADSLayout(PowerPCB)与其他PCB设计软件、CAM加工软件、机械设计软件接口(如下图所示)一起，方便了不同设计环境下的数据转换和传输。ONT>。
与Protel设计兼容。
Padslayout(PowerPCB)拥有Protel设计转换器，可与Protel进行PCB设计和包装库的双向数据转换。
支持OrCAD原理图网表。
PADLayout(PowerPCB)可以导入OCAD原理图网表，在PCB设计过程中可与ORCAD原理图进行正反标记和交互定位。
Expedition与boardstation设计兼容。
PADLayout(PowerPCB)与Expedition有双向接口，可以直接读取或保存为Expedition格式的HKP文件和BoardStation(prt/cmp/net/wir/tra/tch)文件。
与CadenceSpactraPCB布线器提供接口。
PADLayout(PowerPCB)拥有Spactralink模块，可将当前设计文件导出到Spactra布线器。
提供CAM350接口。
PADLayout(PowerPCB)集成了CAM加工软件的接口，可以直接启动CAM350，将当前设计生成光绘，并将钻孔数据传输到CAM350。
提供AutoCAD接口。
PADLayout(PowerPCB)支持AutoCAD的DXF文件格式，可以导入AutoCAD环境中的机械框图作为设计框，也可以将PCB设计引入AutoCAD进行标记。
提供Proe接口。
Padlayout(PowerPCB)支持Proe格式的双向接口。

PADS软件功能

Shell：软件基本操作环境(图形界面)，支持不超过任何规模的复杂PCB设计；
PCBEditor:基本PCB设计模块，包括手工布局布线、设计规则验证(DRC)、手工涂铜、工程修改命令(ECO)、焊盘过孔库编辑、Gerber数据输出等。
Librarymodule:元器件库管理模块，支持库中元器件封装符号的添加、删除和编辑，支持PCB文件创建库文件的功能；
DXFLink:DXF格式文件的双向转换接口可以导入AutoCAD等机械软件绘制的PCB板框，也可以导出当前PCB设计作为DXF格式数据；
CCTLink：与CadencespectraPCB布线器进行数据转换的接口；
On-Linedesi实时监控设计师的操作，及时防止可能违反线长、限宽、间距等设计规则的操作。设计师可根据需要启动/终止On-LineDRC；
Autodimensioning：自动尺寸标记模块提供符合国际标准的自动尺寸标记功能。标记内容可以是设计内容的长度、半径、角度等参数，如元件或PCB板框；
Splitplanes:电源层网络定义与分割模块提供支持电源网络嵌套的功能，根据PCB板框创建铜边框、铜边框定义、电源分割等。
CAMPlus：自动组装数据输出模块，支持Dyanpert、Universal、Phillips等格式的自动贴片插片机；
ClusterPlacement：自动布局模块可根据电路关系将PCB上的所有组件定义为不同的模块，实现整个模块的集体移动、旋转等布局操作，支持自动布局；
AssemblyVariants：生产材料表的变量管理模块，支持从PCB设计衍生出不同规格的生产材料表，以满足不同等级、型号产品备料、加工的需要，可设置PCB上不同部件的安装、更换型号等选项；
Physicaldesignreuse(PDR):设计复用模块，支持不同设计中经典电路PCB模块的保存和重用。设计复用时，软件会自动检查复用模块中当前原理图设计的组件位数，保证复用前后原理图与PCB数据的一致性；
DFFAudit:可制造性检验模块，检查PCB上焊接搭桥、酸角(Acidtrips)、铜条/阻焊条(Copper/Soldermaskslivers)、孔环(Anularring)等制造障碍的设计细节；
EnhancedAnalogtolkitwithArayPlacement:模拟PCB设计工具包，包括单面/双面PCB设计中常用的跳线(长度/角度可变)、泪滴(直线/凹面泪滴、尺寸可变)、异形焊盘等功能，以及圆形PCB设计中常用的极坐标布局。
PADSRouter(FIRE):快速交互式手动布线器可用于任何规模的复杂PCB，支持总线布线、自动连接、布线路径规划、布线形状优化、动态布线/过孔推挤、自动居中、自动调整线宽等功能；
PADSRouterHSD(FIREHSD):快速交互式手动高速布线模块，支持差分对信号、交互式蛇形线、长度/长度限制信号、延迟匹配组的交互布线。
Enhancedftaudit:高级PCB可测试性检测模块可自动在PCB上所有网络添加试点，优化试点布线，标记不可测试的网络。支持PCB的ICT(Incircuitesting)自动测试设备可以输出符合IPC标准的测试点数据；
Advancedruleset:高级设计规则定义模块，包括层次设计规则定义、高速设计规则定义、信号阻抗和延迟计算。通过这个模块，可以对PCB的设计和结构进行多层次的约束。如果没有类型的网络，可以使用不同的布局布线规则进行管脚对(PinPair)和包装；可以进行差分对，限制最大串扰阻抗、固定长度/限制长度信号和延迟匹配组。同一网络在不同层自动调整线宽，以实现连续阻抗；PCB布线的阻抗和延迟也可以计算；
IDF(Proe)Link:Proe的双向数据转换接口，三维机械设计软件，可以将PCB设计文件导出Proe，查看PCB设计的立体显示效果，也可以导入Proe中修改的组件平面尺寸、高度等参数；
PADSAutorouter(Blazerouter):智能自动布线器可以自动布线任何复杂的多层PCB，布线优化，元件风扇和过孔优化。

PADS各层用途如下
TOP 顶层 - 用来走线和摆元器件
BOTTOM 底层 - 用来走线和摆元器件
LAYER-3至LAYER-20 一般层，不是电气层，可以用来扩展电气层，也可以用来做一些标示，比如出gerber做阻抗线的指示
solder mask top 顶层露铜层，就是没有绿油覆盖
paste mask bottom 底层钢网，你查下钢网就知道了
paste mask top顶层钢网
drill drawing 孔位层
silkscreen top顶层丝印，丝印就是在电路板上面印标示的数据
assembly drawing top顶层装配图
solder mask bottom底层露铜
silksceen bottom底层丝印
assembly drawing bottom底层装配图

PADS软件特色

1.处理最复杂的挑战，更好更快。
2.Xpedition技术的显著价格提供了无与伦比的性能。
3.增加跨越PCB设计和FPGA协同设计效率的机会。
4.在散热条件下，HyperLynx分析验证设计的信号/电源完整性。
5.集成射频、素描路由、真实3D设计，利用功能强大易用的功能。
6.Padslayout是Pads的核心模块，是高速印刷电路板的最终设计环境。
7.它是一种基于形状化(shape-ased)、规则驱动(rules-driven)的强大布局布线设计解决方案。
8.采用自动和交互式布线法。
9.前后端设计工具采用先进的目标连接和嵌入(OLE)自动化功能有机集成。
10.包括最终测试、准备和制造过程。

安装破解教程

安装前先将杀毒软件关闭，将安装文件解压到我的电脑D盘/PADS 9.5，进入PADS 9.5/PADS9.5文件夹，点击PADS 9.5_mib进行安装，然后选择NEXT,点击

然后点击skip
出现对话框，点击agree
出现对话框，点击modify
出现对话框，选择安装组件，可以选择安装全部组件
出现对话框，选择安装路径，软件默认安装路径为C盘，建议安装C盘，比较容易破解
出现对话框，选择项目文件夹存放位置，可根据自己习惯设置，可设置在D盘
出现对话框，点击install
出现对话框，耐心等待安装过程的完成
安装完成，出现对话框，选择稍后重启电脑

软件已安装好，下一步就是破解过程，破解软件前请先杀毒软件关闭退出，然后将破解文件文件夹内容复制到C盘MentorGraphics目录下，先点击运行 MentorKG文件，然后点击运行Crack.exe文件，等待破解完成，等上几分钟进去软件看是否破解成功，如果不成功继续运行MentorKG文件和Crack.exe文件。
