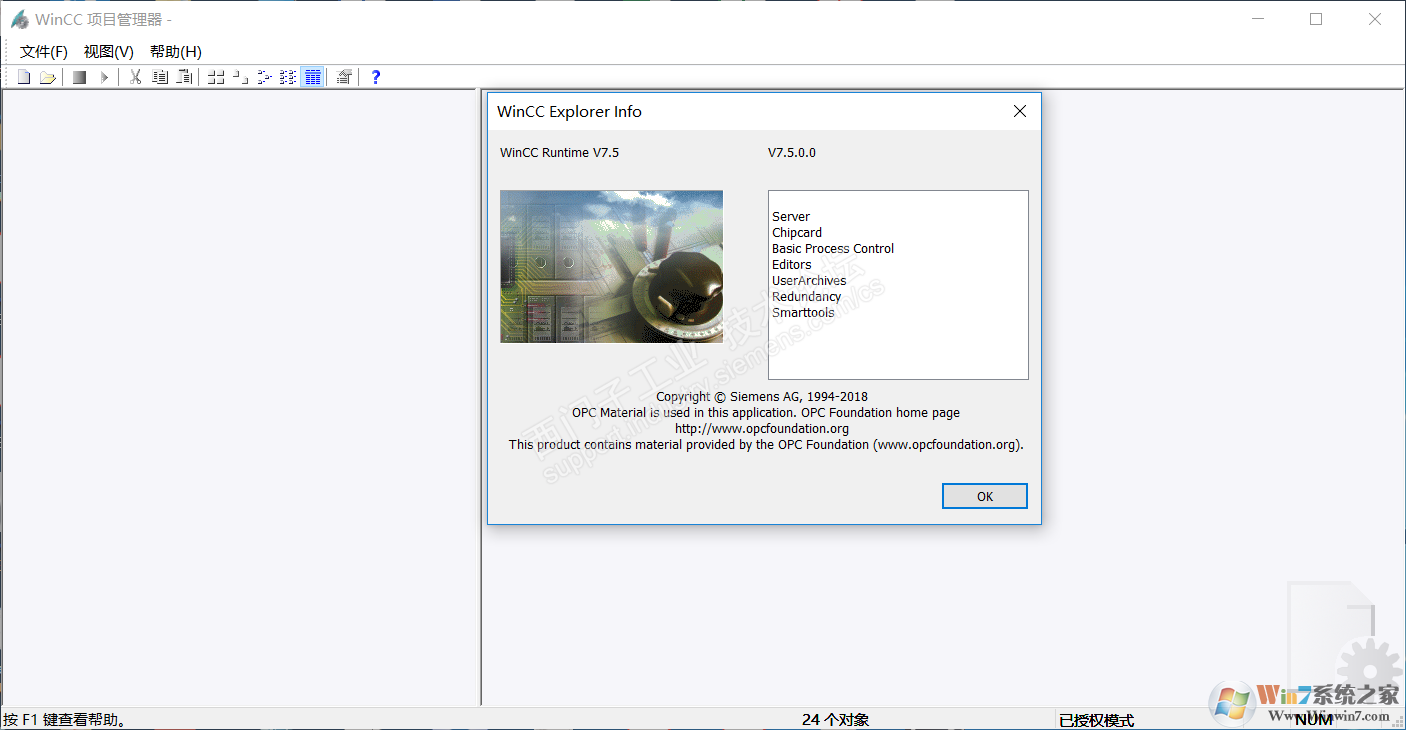

Siemens Simatic WinCC(可视化组态软件)

Siemens Simatic WinCC是由西门子Siemens推出的一款可视化组态软件，集成了工厂智能、高效维护的创新过程可视化，拥有简单、高度灵活、透明、开放的特点，提供了完整的监控和数据采集系统(SCADA)功能，可以完整地应用于各类工业开发领域！

Siemens Simatic WinCC软件特色

高效处理海量数据

通过将用于报警记录，标签记录，文本库，用户管理员，用户归档和声音报警的独立编辑器集成到Configuration Studio中，海量数据工程再次提高了效率。

可以单独打开每个编辑器，这使得在这些编辑器之间交换数据变得非常容易。当然，Excel的常用操作功能仍然有效。在团队中进行项目工作时，多个项目工程师当然可以并行打开单个编辑器。

标签和S7 PLC的优化通信

通过集成到S7-300 / 400 PLC的SIMATIC Manager中，可以自动将所有变量连接作为符号和所有AS消息对齐。结合实际的S7-1200和S7-1500 PLC，AS符号从连接的PLC传输到WinCC项目中的速度要快得多。这大大减少了通信参数化的时间，这就是潜在故障风险降低的原因。也可以自动将S7-1500的AS消息接管到WinCC中。

支持PROFIBUS FMS和PROFIBUS DP，Allen Bradley，Modicon和Mitsubishi的本机驱动程序。借助集成的OPC客户端，还可以连接到任何第三方系统。

为全球应用做好准备

明确安排目的地国家的信息管理和实施，从而有效管理。UNICODE的使用使得全局应用程序的实现变得非常容易。通过使用TextLibrary，可以导出WinCC中使用的所有(或子集)文本。反之亦然，当它们被翻译成任何语言后，当然可以导入所有这些文本。

无论安装的操作系统的语言如何，相应的操作员语言都是独立的。每个操作员都可以单独选择显示文本的语言。例如，在国际团队中工作时，可以使用不同的语言同时显示消息。

使用交叉引用列表进行工程中的高效诊断

由于交叉引用编辑器的集成，一方面可以非常快速地定位使用特殊变量的位置，例如在故障排除的情况下。另一方面，可以释放未使用的变量以使最佳的许可证成本与实际项目保持一致。

Siemens Simatic WinCC软件功能

1、过程监控

作为通用型组态软件，WinCC可实现对工业现场生产过程设备的数据采集、监视和控制的人机界面HMI接口。

2、与PLC等设备通信

可以通过驱动程序实现与PLC等设备通信，并进而实现过程监控功能。

3、编程接口

组态灵活方便，画面动画效果强，可以实现复杂的输入输出功能。

4、报警功能

可组态工业级报警功能，实现故障设备信息报警，及时提供设备预警信息和安排维修人员抢修。

5、趋势功能

提供逼真的曲线和表格功能，供值班、调度等管理部门分析设备运行状况提供决策参考。

6、报表功能

提供强大的报表生成和打印功能，为过程控制提供了实用的工具。

7、二次开发功能

作为一款优秀的组态软件，WinCC还提供了丰富的功能强大的二次开发功能，以大大扩展现有组态功能。

包含组件

WinCC V7.5

WinCC / IndustrialDataBridge V7.5

WinCC / ODK V7.5

ProAgent V7.5

使用教程

在WinCC (TIA Portal) 中如何通过控制器实现画面的切换?

在HMI设备上有许多选择设置人机界面的屏幕通过控制器切换。

有2种推荐配置可以在面板上根据过程流程配置画面的切换

1. 使用区域指针中的"作业信箱"。

2. 使用触发变量

1、使用区域指针中的"作业信箱"

在相应链接下的区域指针中激活 "作业信箱" 。作业号 51 执行画面切换。该区域指针对于 HMI 面板和 WinCC Runtime Advanced 有效。

2、使用触发变量

或者可以通过控制器的变量实现设备画面的切换功能。步骤如下：

1. 在控制器中创建一个数据类型为"Int" 的 "Screen number" 变量。

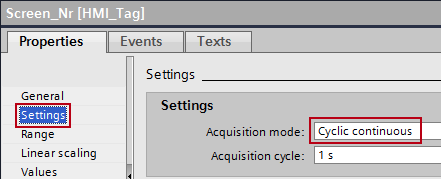

2. 在操作面板中插入此变量为 HMI 变量。设置采集模式为“循环连续”。

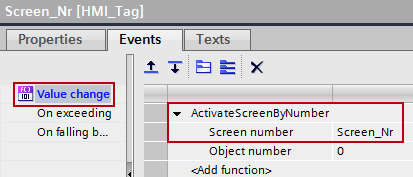

3. 在此变量的“数值更改”事件下配置 "Activate Screen By Number" 函数。

4. 选择 "Screen number" 变量。

在这个例子中，改变控制器变量的值，则屏幕会跳转到“Screen_Nr”变量对应的画面号的画面。如果不改变屏幕并且不指定一个新值给“Screen_Nr”变量，然后控制器的值刷新，那么也不会切换到另一个屏幕，因为目标屏幕已经被显示出来。
