西门子S7-200PLC编程软件

V2.3.0.2中文版
西门子S7-200PLC编程软件
更新时间:2022-05-24软件大小:388M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

西门子S7-200PLC编程软件是一款专为西门子s7-200系列打造的编程软件,能够帮助用户在脱机离线方式下创建用户程序和编辑原有的用户程序等,提供“向导”(组态工具)以使编程工作更为简单且更自动化, CPU 根据用户程序控制逻辑监视输入并更改输出状态,用户程序可以包含布尔逻辑、计数、定 时、复杂数学运算以及与其它智能设备的通信,提高开发的效率!
西门子S7-200PLC编程软件

软件特色

1、简单、易学,能够解决复杂的自动化任务。

2、适用于所有SIMATIC S7-200 PLC机型软件编程。

3、支持IL、LAD、FBD三种编程语言,可以在三者之间随时切换。

4、具有密码保护功能。

5、STEP 7-Micro/WIN提供软件工具帮助您调试和测试您的程序,包括:监视S7-200正在执行的用户程序状态,为S7-200指定运行程序的扫描次数,强制变量值等。

6、指令向导功能:PID自整定界面;PLC内置脉冲串输出(PTO)和脉宽调制(PWM)指令向导;数据记录向导;配方向导。

7、支持TD 200和TD 200C 文本显示界面 (TD 200向导)。

新功能

STEP7?Micro/WINSMARTV2.3和S7-200SMARTV2.3CPU均引入了以下新功能:

1、新CPU型号

S7?200SMART具有四种新的紧凑型串行CPU型号:

CPUCR20sAC/DC/继电器(6ES7288-1CR20-0AA1)

CPUCR30sAC/DC/继电器(6ES7288-1CR30-0AA1)

CPUCR40sAC/DC/继电器(6ES7288-1CR40-0AA1)

CPUCR60sAC/DC/继电器(6ES7288-1CR60-0AA1)

中文设置教程

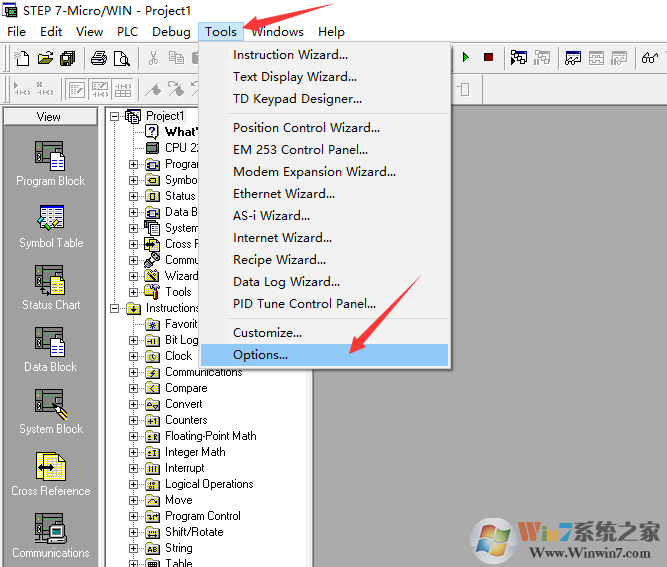

打开软件,点击Tools选择Option..选项

截图

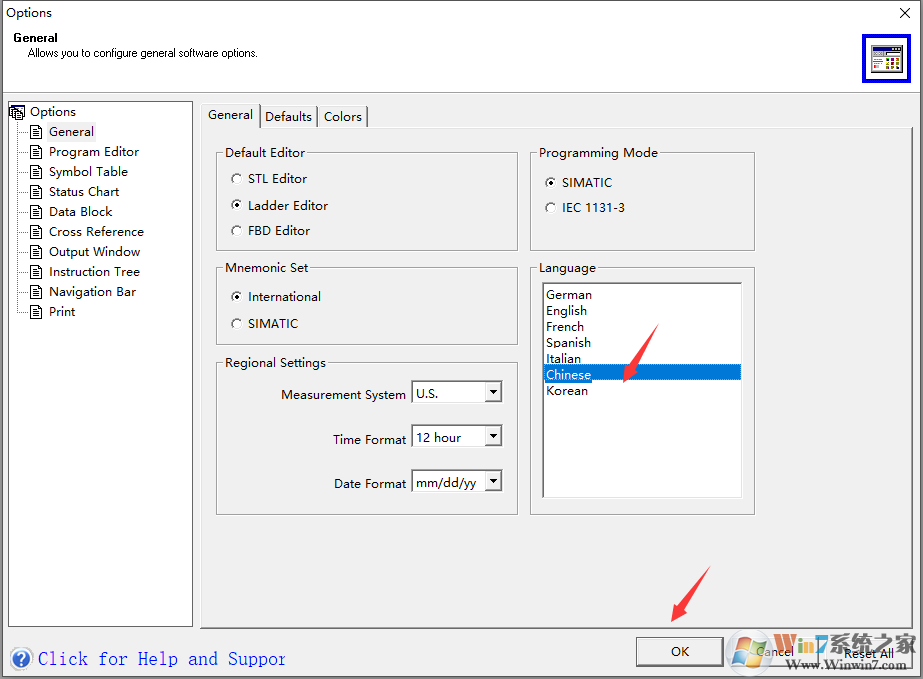

选择Chinese,点击ok即可

截图

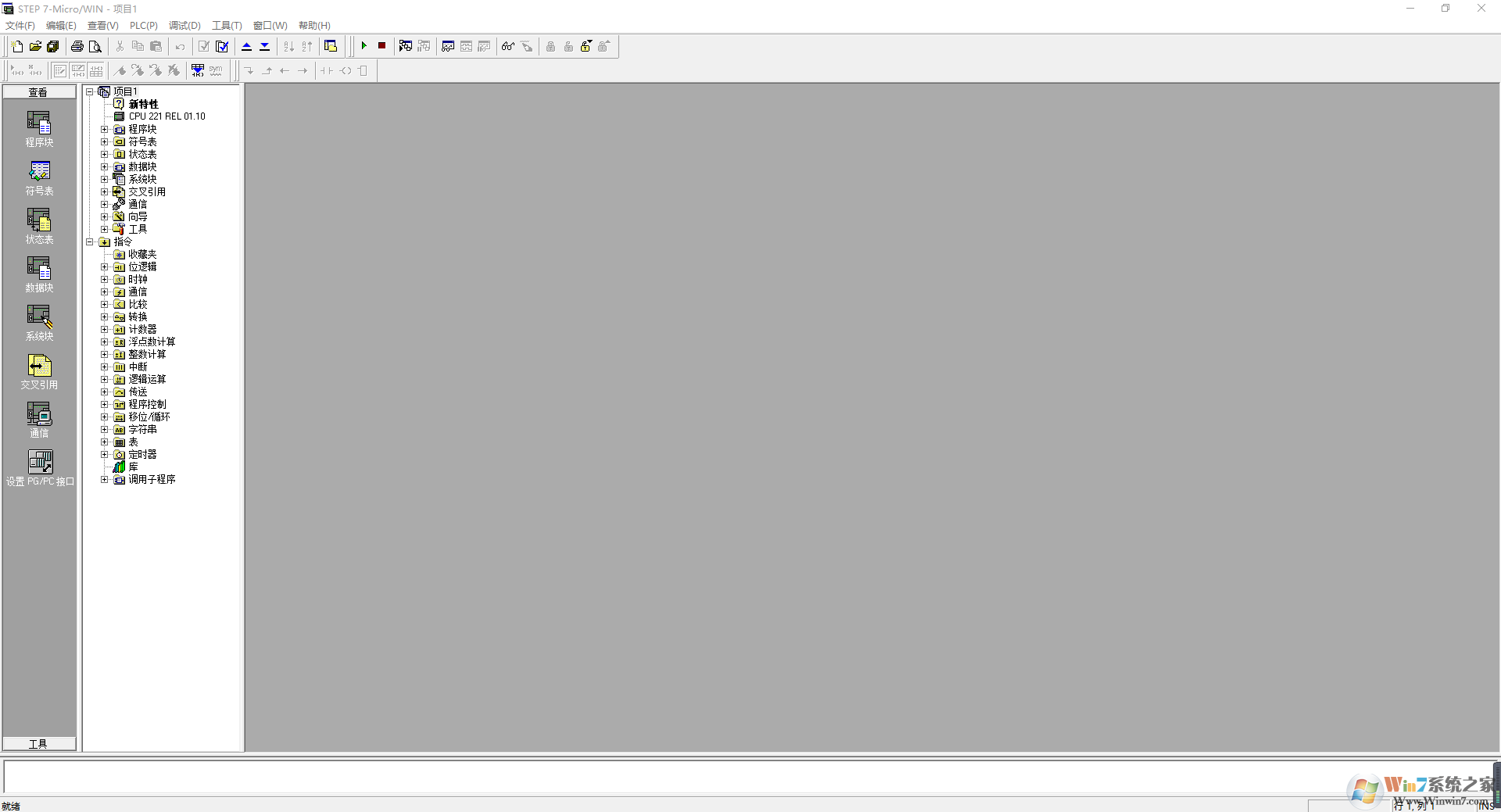

重新打开软件后软件既是中文界面

截图

说明

CPUCR40和CPUCR60

S7-200SMARTCPU固件版本V2.3不适用于CPUCR40和CPUCR60型号。

状态LED状态

现在,如果强制施加一个值,则所有型号CPU在1Hz时闪烁的都将是STOPLED(在RUN或STOP模式下)。

高速计数器(HSC)

2、HSC新功能包括:

SR和ST型号CPU的HSC数量由四个增至六个。新的CRs型CPU配有四个HSC。

SR/ST30CPU现已针对HSC4使用高速输入I0.6和I0.7。这意味着SR/ST30CPU比其他SR/ST型号多一个200kHz计数器。

STEP7?Micro/WINSMART支持USB/PPI串行接口

现在可以使用USB/PPI多主站电缆通过以下任意串行端口对所有CPU型号进行编程:

RS485端口

信号板端口

DP01PROFIBUS端口

STEP7?Micro/WINSMART固件更新

现可通过以下任意串行端口将固件更新下载至所有CPU型号:

RS485端口

信号板端口

DP01PROFIBUS端口

3、CPU特性差异

S7?200SMARTV2.3CPU系列包含十二种CPU型号,分为两条产品线:紧凑型产品线和标准型产品线。CPU标识符的首字母指示产品线,分为紧凑型(C)和标准型(S)。标识符的第二个字母指示交流电源/继电器输出(R)或直流电源/直流晶体管(T)。标识符中的数字指示板载数字量I/O总数。新的紧凑型号由小写字符“s”(仅限串行端口)后加I/O计数进行指示。

CRs型号

CPUCR20s、CPUCR30s、CPUCR40s和CPUCR60s型号与标准CPU之间存在以下差异:

无以太网端口:RS485端口现为编程端口。

STEP7?Micro/WINSMART使用USB?PPI电缆通过RS485端口对CPU编程。

CPU保留一个STEP7?Micro/WINSMART程序员连接。

没有需要使用以太网端口的CPU指令

不支持数据日志

无实时时钟

无microSD读卡器

不提供信号板支持

不提供信号模块支持

无24V直流传感器电源

无运动控制

仅支持具有PROFIBUS/RS485功能的HMI

12KB梯形图内存和8KBV内存

保持性存储器限制为2KB

无以太网端口

由于CRs型号无以太网端口,因此RS485端口为编程端口。STEP7?Micro/WINSMART使用USB?PPI电缆对CPU编程。现可通过所有串行端口对任意CPU进行编程,包括PROFIBUSDP01模块。

USB-PPI电缆

CRs型号提供RS485端口作为CPU的唯一编程端口。使用STEP7?Micro/WINSMART和USB?PPI电缆,可以执行以下任务:

上传和下载程序

监控程序功能

执行固件更新

如果在程序中使用自由端口,连接USB?PPI电缆将强制CPU退出自由端口模式并启用PPI模式。PPI模式允许STEP7?Micro/WINSMART重新控制CPU。

通信连接

由于CRs型CPU仅支持RS485编程端口,因此CPU始终保留一个STEP7?Micro/WINSMART程序员连接。在HMI的RS485端口中,CRs型CPU仍支持四个连接。

没有需要使用以太网端口的CPU指令

无法使用在CRs型号中使用以太网端口的CPU指令。CRs型CPU中不可以使用的指令如下所述:

无实时时钟

CRs型号不含实时时钟;但CRs型号仍支持时间指令。每次循环上电后,时间均复位为默认时间(2000年1月1日)。如果没有实时时钟,则CPU保持时间的精确度受限。

没有microSD读卡器或任何与使用microSD卡相关的功能

由于CRs型号不支持microSD卡,因此如果忘记密码,可通过RS485端口使用复位为出厂默认设置命令。

HMI限定为可通过PROFIBUS/RS485网络访问的接口

新CRs型号仅支持以下具有PROFIBUS/RS485功能的HMI:

COMFORTHMI:

SIMATICHMITP700COMFORT

SIMATICHMITP900COMFORT

SIMATICHMITP1200COMFORT

SIMATICHMIKP400COMFORT

SIMATICHMIKP700COMFORT

SIMATICHMIKP900COMFORT

SIMATICHMIKP1200COMFORT

SIMATICHMIKTP400COMFORT

SMARTHMI:

SMART700IE

SMART1000IE

BASICHMI:

SIMATICHMIKTP600BASICCOLORDP

SIMATICHMIKTP1000BASICCOLORDP

MicroHMI:

TD400C文本显示,4行  使用帮助

窗口指南

STEP7?Micro/WINSMART是S7?200SMART控制器的组态、编程和操作软件。一次可将STEP7?Micro/WINSMART的一个实例连接至一个S7?200SMARTCPU。

屏幕区域和元素

STEP7?Micro/WINSMART用户界面提供多个窗口,可用来排列、编程和监控。请注意,每个窗口均可按您所选择的方式停放或浮动以及排列在屏幕上。您可单独显示每个窗口,也可合并多个窗口以从单独选项卡访问各窗口。

①  快速访问工具栏

②  项目树

③  导航栏

④  菜单

⑤  程序编辑器

⑥  符号信息表

⑦  符号表

⑧  状态栏

⑨  输出窗口

⑩  状态图表

?  变量表

?  数据块

?  交叉引用

菜单功能区

STEP7?Micro/WINSMART显示每个菜单的菜单功能区。可通过右键单击菜单功能区并选择“最小化功能区”(MinimizetheRibbon)的方式最小化菜单功能区,以节省空间。

移动窗口

要移动窗口,请单击窗口框架,然后开始拖动。移动时,会看到定位器符号,它能帮助您将窗口停靠在当前窗口的左侧、右侧、顶部或底部。还可以在STEP7?Micro/WINSMART用户界面内使用左、右、上、下定位器符号。可以使用这些符号将窗口停放在STEP7?Micro/WINSMART四个区域中的一个区域内。通过定位器符号移动窗口时,STEP7?Micro/WINSMART会以阴影指示将其拖放到该位置时该窗口的位置。也可将窗口单独拖放到任何浮动位置。

以选项卡形式显示多个窗口

要以单个窗口的选项卡形式显示多个窗口,应将窗口拖动到另一窗口之上。STEP7?Micro/WINSMART然后合并这两个窗口,每个窗口各对应一个选项卡。
