软件介绍

盈建科(YJK)软件是一款由北京盈建科软件公司推出的建结构设计软件,包含了盈建科建筑结构计算软件(YJK-A)、盈建科基础设计软件(YJK-F)、盈建科砌体结构设计软件(YJK-M)和盈建科结构施工图辅助设计软件(YJK-D等组件,软件包含了丰富的模块,并拥有直观的用户界面,采用先进的协调单元、墙元优化、快速求解器等技术,可以满足不同工程师对项目进行计算的需要,需要此款工具的朋友们可以前来下载使用。

盈建科使用教程

1、盈建科转revit

到C盘中查看如下路径的文件 C:\Users\本机器的用户名 \AppData\Roaming\Autodesk\Revit\Addins\2014找到revitbutton.dll文件,之后另存为revit即可

2、盈建科转低版本

第一步:在电脑上安装两个版本的盈建科软件

目前盈建科所有的版本默认安装的路径都是在:

C:\Program Files\盈建科建筑结构设计软件

如果需要两个不同版本的盈建科软件,只需要用不同版本的安装包分别安装在不同的文件目录里面即可,比如1.5的程序我们可以安装在:

C:\Program Files\盈建科设计软件1.5版本\

那1.6版本的程序我们就可以安装在:

C:\Program Files\盈建科设计软件1.6版本\

注意:如果两个版本大版本号都一样,比如1.7.0和1.7.1版本,那么有可能在桌面的快捷方法和打开软件后显示的版本号是会一样的,但是其实版本是不一样的。

第二步:从高版本软件中导出模型到低版本程序中

只要你的低版本模型被高版本程序打开后,在低版本程序中就无法继续打开了,这个时候就需要用到导入导出的功能了,这个功能太隐蔽了,就藏在软件项目的左上方。

这个功能的过程是把高版本中的程序导出成盈建科软件的中间格式.ydb文件,然后在低版本中导入。

当然,这个导入导出只是上部模型,如何还需要基础部分,就需要把你的工程目录中的Jccad_0开头的3个目录拷贝出来。

3、盈建科建立层

夹层两种建模方式,一种是分层建立,好处是夹层处可以生成楼板。不过曾指标统计需要自己处理。一种是通过调整上节点高,层间梁的方式来处理

盈建科快捷键

a,line 创建直线段

arc,yjk_arccse 指定圆心、起点、终点的方式创建圆弧

arcsca,yjk_arcsca 指定起点、圆心、角度的方式创建圆弧

arcsce,yjk_arcsce 指定起点、圆心、终点的方式创建圆弧

b,yjk_arrange_Beam 在网格线上布置梁构件

braceput,yjk_arrange_Brace 布置斜杆支撑构件

c,yjk_arrange_Column 在轴网节点上布置柱构件

cf,yjk_layercopyelement 将某层内容复制到其它层

cr,yjk_Circle 以圆心、半径方式绘制园

cv,yjk_Edit_Copy_module 复制

cx,yjk_layerinfosetup 用表格统一设置修改各标准层信息

db,yjk_modify_load_slab_dead 对个别房间的输入与层统一楼面恒荷载不同的其它值

dh,yjk_bzcload 设置本层大多数房间的楼板恒活面荷载

dil,yjk_measure_p2l 测量点线之间的距离

dx,yjk_arrange_load_beam_dead 在梁上或墙上布置恒载

sa,UISave 将当前结构模型文件进行保存

sb,yjk_formslab 对本层所有主梁和墙围成的封闭区域(房间)自动生成楼板

ss,yjk_arrange_pick 点取一个已经布置好的构件把它布置到其它位置

t,YJKDisplay_dspShowTextWnd 打开文本计算结果选择菜单

tr,yjk_Edit_Trim 裁剪

m,yjk_Edit_Move_module 移动

w,yjk_arrange_wall 在网格线上布置墙构件

wndrdel,yjk_delete_window, wndrput,yjk_arrange_Window 在已有的墙体上开洞口

xb,yjk_modify_Slab_cc 定义有错层的楼板

z,yjkSpre_ParaDlg 设置计算参数

zz,layerbuild 将各个标准层逐层录入建立楼层表

常见问题

剪力墙上存在距离过近的节点造成生成计算数据崩溃

1、用户问题

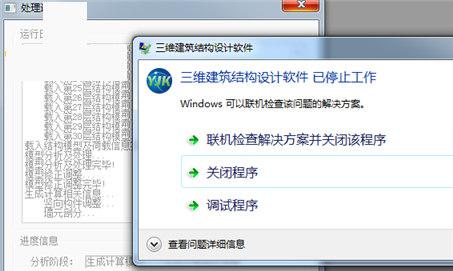

模型生成数据时出现崩溃

盈建科(YJK)软件

在生成计算数据的墙元生成时出现崩溃。

盈建科(YJK)软件

2、查找问题

盈建科(YJK)软件

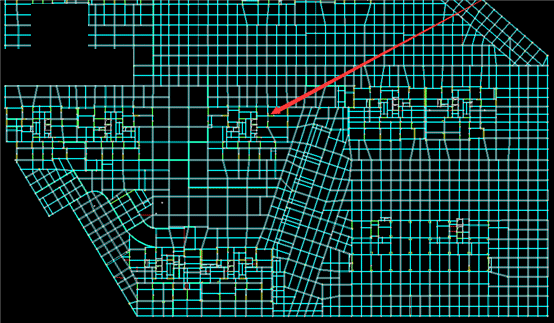

邮件回复:如图示位置剪力墙有多余节点打断,需要稍微调整一下模型,具体位置见附件截图,我这可以正常计算的工程见附件,我的版本是1.7.0.0。

这个问题靠编程人员追踪才查到问题。

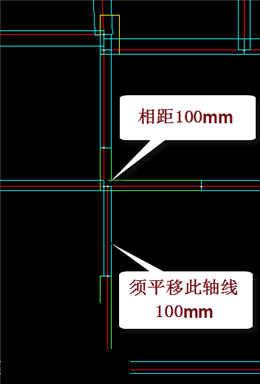

问题出在1层平面箭头所指的位置,如下图中竖向的上下两道剪力墙,本应布置在同一条轴线上,但是却布置在了相距仅100mm的两条轴线上,转角处的剪力墙出现了相距仅100mm的两个节点。

盈建科(YJK)软件

3、解决方案

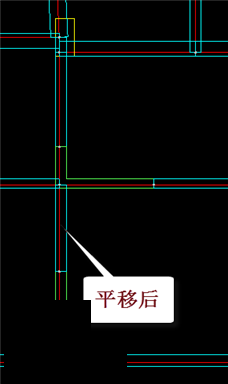

将下面那段竖向墙所在的轴线向左平移100mm,使其与上面那段墙的轴线重合,转角处剪力墙的原来相距过近的两个节点重合成一个节点。

盈建科(YJK)软件

经过这样的修改,结构计算正常。

4、小结

软件剪力墙对剪力墙虽然可以自动划分单元,但是不规范的建模方式可能对剪力墙单元划分结果造成异常,导致软件运行出现这样那样的问题,甚至计算不过。

本例的用户建模中对轴线网格的设置太过随意。

用户应明了剪力墙自动单元划分的原理,避免轴线网格和节点的过近现象。

特点

1、多模块集成的自主图形平台,Ribbon风格的菜单界面美观清晰,其先进手段管理纷繁复杂的多级菜单,使本系统的多个模块得以在一个集成的、精炼的平台上实现

2、突出三维特点的模型与荷载输入方式,既可在单层模型上操作,又可在多层组装的模型上操作

3、结构计算采用了通用有限元的技术架构,联合国内专业领先的团队,采用了偏心刚域、主从节点、协调与非协调单元、墙元优化、快速求解器等先进技术,使程序的解题规模、计算速度大幅度提高

4、强制刚性板假定与非刚性板假定两次计算自动连续进行,同时完成规范指标计算和内力配筋计算

5、对于多塔结构实现对合塔与分塔状况自动拆分、分别计算并结果选大

6、对转换梁自动采用细分的壳元计算;对按照普通梁输入的连梁也自动采用细分的壳单元计算,从而和按照墙洞口方式输入的连梁设计结果相同。

7、对剪力墙连梁提供按照分缝连梁设计、配置斜向交叉钢筋等减少连梁内力或配筋的措施

8、对带边框柱或型钢、型钢混凝土柱剪力墙的配筋按照柱和剪力墙组合在一起的工形截面或T形截面配筋,可使边缘构件配筋量大大减少;

9、对剪力墙轴压比自动采用组合墙肢方式计算,给出全新的剪力墙边缘构件设计结果

10、对少墙框架结构的框架部分自动按照二道防线模型计算

功能

1、操作当然畅顺
某一类构件(或荷载)布置时,此类构件的横截面目录长驻于显示屏左边,客户点取某一规格的横截面后,挪动电脑鼠标就可以将其布置在对应的网格连接点部位,挑选 和布置的操作是持续的。
2、突出三维操作
构件布置可以在表面主视图情况开展,还可以在三维的轴测情况开展。在表面主视图情况,程序流程选用线条方法表明中心线网格和已经布置的构件,线条显示方式不容易导致构件中间、构件和中心线网格中间的挡住。可是一旦转换到三维表明情况,程序流程全自动依照数字模型方法表明,由于在三维下仅有实体线方法才可以清楚地主要表现布置的情况
在三维表明情况下,程序流程根据客户设定的楼高全自动将平面图中心线网格转化成三维空间网格,原先的平面图网格仍在该层平面底端以鲜红色表明,与此同时每个连接点处形成相对高度为楼高的白色的竖平行线,在层顶部位形成与底端平面图网格同样的网格,以乳白色表明。那样做是因为便于各种各样构件的布置,例如点取竖平行线布置柱、点取层顶端的等分线布置梁等。
3、可在拼装后的三维模型上布置或改动构件
客户可以在拼装好的整楼或好多个楼房的三维模型上布置或改动构件,单面实体模型和安装好的建模可以随意转换。这类方法可以完成对好几个楼房的与此同时操作。针对上下一层柱或是上下一层墙必须两端对齐的操作,或是超越好几个楼房的越层支撑点的输入,在那样的各层拼装的模式上操作更为便捷、形象化。
客户可以对拼装实体模型随意切挑选出部分实体模型开展各种各样布置、改动操作。
布置改动和查询菜单栏的操作不因楼房转换而终断。
4、荷载输入
荷载依照种类各自输入,包含恒载、荷载、风荷载、人防工程荷载、起重机荷载。荷载逐级输入,层中间可以复制拷贝。客户可自定荷载工作状况与组成。
恒载、荷载分成混凝土楼板荷载、梁墙荷载、板间荷载、初代火影荷载、框架梁荷载、墙孔荷载、连接点荷载共七种状况,依照自己的菜单栏输入,输入的荷载都展现在分别的部位
恒载、荷载各自表明,也可将恒活荷载与此同时输入。
可输入墙的面外荷载,可输入楼板上的挪动荷载。
荷载的输入和表明还可以在三维主视图下开展。在三维主视图下针对初代火影荷载、固层梁荷载等的输入和表明更为便捷和形象化。
5、给予多种多样通用性的编写改动方式
给予Undo、Redo作用;
伴随着电脑鼠标的挪动,电脑鼠标掠过的构件、荷载被增亮表明,标识该实体线被选定,双击鼠标左击,都是会弹出来选定实体线的特性框,客户可以对特性框中的任何具体内容编缉改动
6、强劲的及时协助作用
对每一个菜单栏程序流程给予三种协助方法:1)滞留1.5秒得出简易作用表明;2)滞留3秒得出更为具体的详细说明并附加操作动漫;3)按F1键弹出来用户手册和新技术标准中的有关文本文档。
7、给予室内空间模型方法
给予空间布局菜单栏,输入不能用楼房方法模型的繁杂构造,可制作室内空间中心线并在室内空间中心线上布置柱、梁、斜杠和荷载,给予工作中基准面的设定便捷在任何室内空间表面划线,室内空间模型在整楼拼装后开展,特定参考楼房用以室内空间模
型精准定位。手机软件全自动将室内空间实体模型与一般楼房联接融洽一同工作中。
给予主要参数化生成平面图桁架结构、室内空间桁架结构、球形网架、网壳作用。自动生成空间布局上的蒙皮用以恒、活、风荷载导算。
8、别的
(1)提升弧墙布置。
(2)跃层户型斜柱可在各层全自动切断产生连接点。
(3)可做浇筑预制梁布置、柱帽布置。
(4)设定工程量清单统计分析菜单栏。
(5)可立即导进转换AutoCAD总平面图到平面图布置,可导进AutoCAD室内空间网格中心线。
(6)可设定客户定制的便捷简单化指令操作方法等。
