Light Tools(光学设计)

lighttools7.0中文破解版是一款非常好用且功能强大的专业光学设计软件，同时也是最容易学习和使用的照明设计软件之一。这是一款支持虚拟原型设计、仿真、优化和真实感图像渲染等照明设计应用，是光学设计人员必备的一款工具，内建系统建模、光机一体化设计、复杂光路设置、杂光分析及照明系统设计分析等多种功能，Light Tools支持光机一体化设计操作，有用到这款光学设计的朋友快通过下面地址来获取吧！

lighttools7.0特色

1、系统建模

提供多种展现系统光机模型的方式和人机交互的手段。使用者可直接在系统的二维、三维线框图或三维实体模型图上进行各种操作。方便易用的图形交互式建模和修改功能包括元件或元件组的放置、移动、旋转、复制和缩放。操作时既可用鼠标以实时观察修改造成的效果，也可用键盘以输入准确的数据。透镜、反射镜和棱镜等光学元件及各种机械件可以极快地以图形方式“画入”系统。系统数据可以用表格和元件详情对话框的形式列出和修改。所有上述各种输入方式同时并存，可交替使用。

2、光机一体化设计

光学和机械元件的形状的描述是通过对软件提供的一组尺寸可变的基本实体模型做布尔运算(与、或、异等等)实现的。这些光学或机械部件的形状虽然可能非常复杂，但均可以在软件中得到精确的展现和描绘，并以光学精度进行光线追迹。遮光罩、镜筒和产品结构的设计均将大大得益于这种光机一体的考虑方法和非顺序光线追迹提供的大量信息

3、复杂光路设置

在光学设计中，Light Tools 可以和 ORA 公司研制的 CODE V 软件配合使用。特别是在多光路或折迭光路系统、带有棱镜或复杂曲面的系统的光路设置和视觉建模型验证中，Light Tools 将发挥重要作用。有了 Light Tools，设计人员完全可以摒弃过去为了简化问题而采用的一些传统技巧，如符号规则、用多通道定义模拟变焦功能、把反射镜和棱镜展开成平板、略去非光学面和机械结构的影响、人为简化光瞳形状，等等

4、杂光分析

非顺序面光线追迹功能可以直观地描述在系统中任意表面上或介质中发生的任何光学现象，如折射、反射、全反射、散射、多级衍射、振幅分割、光能损耗、材料吸收等，并根据需要自动实时衍生出多路光路分支。杂光分析、光能计算、鬼像预测等从此变得轻而易举、一目了然。设计中可能存在的各种潜在问题将被及时发现和预防

5、照明系统设计分析

Light Tools 中可以精确地定义各种实际光源(如发光二极管、白炽灯、弧光灯、卤素灯等)的形状和发光特性，利用其照明模块 (Illumination Module) 可实现蒙特卡洛法 (Monte Carlo) 光线追迹，以便确定某个(或某几个)指定表面上的光照度、强度或亮度。对比实验表明，计算结果与实际光度测量结果精确吻合。对非人眼接收的照明系统，可以把结果转换成辐射度单位。计算结果的输出形式可以是二维线图、等高线图、灰度图、伪彩色图或三维分布图。利用 Light Tools 已成功地设计了多种照明系统，包括投影系统、平板显示器、仪表盘照明、内窥镜照明、报警灯、汽车前灯、车厢内部照明、指示牌照明等等，从而结束了照明光学系统没有可靠的计算机辅助设计工具的历史。

安装教程

一、解压程序，并解压“LightTools+7.0”安装包，双击“setup.exe”开始正式的安装，弹出安装界面直接默认点击下一步，如图所示：

二、选择主程序和附属程序的安装目录，建议全部默认，若需更改则可点击“change”更改路径，或点击Next，如图所示：

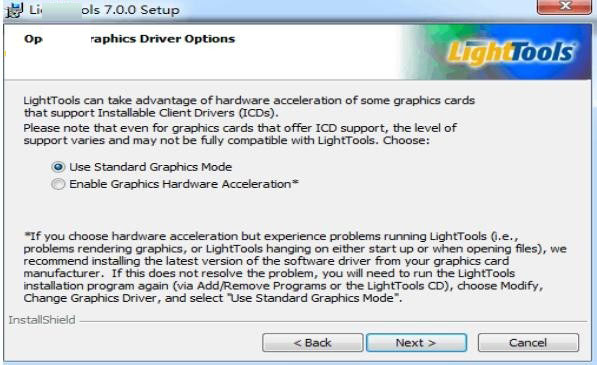

三、图形驱动程序选项的选择，可选择:
1.Use Standard Graphics Mode:使用标准图形模式
2.Enable Graphics Hardware Acceleration:启用图形硬件加速
建议勾选第一项，并点击Next，如图所示：

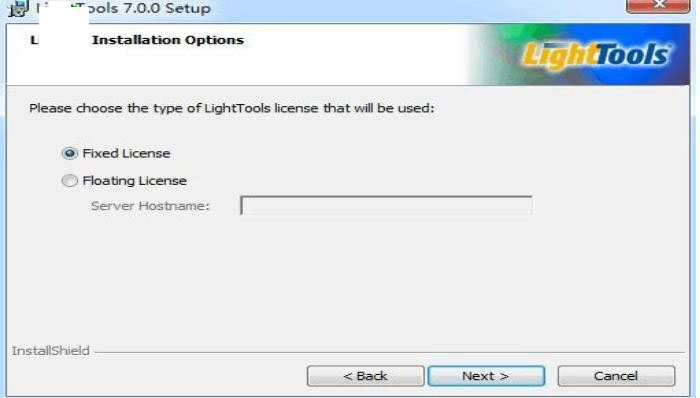

四、许可证安装选项，直接默认勾选第一项并点击Next，如图所示：

五、选择lighttools7.0安装类型，建议选择“Typical”典型安装并点击Next

六、点击Install开始正式的安装

七、稍等一会儿就会安装完成了

Light Tools新功能

一、提高设计效率
1.LightTools不但具备先进的设计和分析能力，并且简单易用，因而备受照明工程师的喜爱。Windows标准图形用户界面有利于新用户迅速掌握LightTools互动三维结构的强劲功能。您可以在LightTools中裁切、黏贴原始记录、导出图型和三维几何图形，也能将他们导入到另一个应用程序。LightTools有三类导航窗口，用于协助您精确掌握您的模型中发生的一切：系统导航、窗口导航和首选项导航，全部这些窗口都能让您轻松浏览重要数据。LightTools还整合了线上前后文有关协助方面的最新技术。全部这些技术的融合，促使LightTools变成最容易学习和使用的照明设计软件之一
2.在LightTools中，建立或导进几何图形是直接了当的操作;它对设计迭代和设计变动的适用，使设计效率得到大幅提高。LightTools带来了布尔操作和剪修操作，因而设计修改变得很容易，有关所建立几何图形的参数信息也得到保存。能够随时编写运用布尔操作建立的繁杂物件。编写模型时，表面和材料属性也能获得保存，从而能够迅速分析取代设计方式
3.LightTools的提升模块可以让您迅速获得最符合预订目标的设计。提升模块有两种：蒙特卡罗模拟和光线扇/网格，您可以依据运用来采用。修改模型时，Point-and-Shoot光线追迹会开展互动式升级，并随着设计的进行或修改提供相关设计各方面的隐含关联的马上反馈。这针对深刻领会几何图形与穿过该几何图形的光线途径之间的关系具备极其关键的价值
4.随LightTools提供的常用工具将费时枯燥或重复性任务自动化，比如浏览LightTools有关灯源、材料、目录镜头和表面解决的巨大资料库。有一系列常用工具是通过宏功能控制或浏览几何图形的程序段。用以灯源、背光和反射镜的高级常用工具经常能将新照明分系统的原始设计时间缩短为数分钟，而不必须几日或几周时间
5.LightTools里的COM接口允许将LightTools的作用融合到其他开启COM的应用程序中，比如MicrosoftExcel、MATLAB和Mathematica。除原来的CATIA传送模块外，DataExchange(数据传输)模块还支持根据IGES、STEP和SAT格式在LightTools与其他CAD应用程序之间进行直接双重传输数据。LightTools主要是做为集成多应用设计环境的一部分而存在，用于改进不同工程专业小组之间的交流，增进公司的整体设计效率
二、无忧无虑的精准度和运算结果
1.LightTools照明设计软件是一款具备专业光学作用和“光学精度”的三维实体建模工具。设计或加工机械零件时，精度达到20μm之内可能就足够了。可是，当根据光学系统跟踪光线途径时，对表面形状和交点的技术标准必须以光学精度(光波长的若干分之几)测算。与机械和光学CAD程序不同，LightTools里的表面形状要用参数公式来定义的(而非细分类似)，以对全部测算维持表面形状、位置和交点的光学精度。这类光学精度保证了LightTools模型能像真正系统一样工作
2.有些照明设计软件项目声称提供迅速的光线追迹，但LightTools中，跟踪上百万条光线仅用数分钟(而非几小时)是很平时的事。他们的开发团队花费了数十人年时间来改善和优化繁杂的光线追迹专利算法，使LightTools可以迅速、精准地对原生和导进的几何图形开展光线追迹。此算法与应用先进蒙特卡罗技术的照明分析相结合，有利于随时对所有系统的光效用开展精准模拟
3.LightTools的照明分析十分先进，能告诉你何时跟踪到了足够满足设计精度规定的光线。您可以控制模拟，修改分区数等接收器特性，及其变更对称测算以影响模拟偏差估计。在对微光刻系统等高精度运用的蒙特卡罗模拟情况下，能够跟踪上百万条光线。您能将偏差估计汇报里的数据复制、黏贴到其他应用程序开展后处理，或是合并到其他汇报中
4.LightTools适用双重透射分布函数(BSDF)，该函数是认可最精准的透射模拟方式，而且是太空望远镜等精密应用使用的标准方法。LightTools还含有参数研究常用工具，用于确定制造工艺可接受的公差范围，以使具体制造部件满足产品型号规定。依据系统设置不同，您可以控制光线追迹以得到更精准、更有意义的结果。比如，LightTools适用表面交点处的几率性光线追迹、透射表面上的重要性取样和客户定义的灯源看准地区
三、适用繁杂几何图形
1.照明分系统的设计难题不但包含根据系统获得光线，还包含为系统的形状怪异的光学部件或几何上复杂的固定部分模型。LightTools这一灵便的三维实体建模设计工具可以很切实解决这些难题。
2.LightTools的基本三维数字模型包含圆球、椭圆体、超环球体、格子、圆柱(包含锥体)、挤压体和转动扫掠曲线，能够编写这些基本模型的参数，并能够任何规格、在任何位置、以任何视角插进这些基本模型。之前运用布尔操作建立的繁杂物件能够随时编写，甚至在这些物件结束后仍能够编写。运用布尔操作的逻辑相加、交叉和相减，能将每个实体与任何其他实体(原生的或导入的)合并。那样就可建立复杂的、像加工出去一样的模型，比如分段反射镜和多面光管。请注意，繁杂元件可以是光学、机械或构造部件。
3.CAD几何图形定义的经常是目前的光学系统包络构造。除了允许导进CAD几何图形以外，LightTools的修复作用还会以互动方式自动协助您完成更完整、更精准的几何图形，以在CAD应用程序之间共享。此外，如果您的CAD模型包是基于表面的而非基于实体的，那么LightTools能将导进的表面自动合并为实体，进而为在LightTools中操纵此几何图形提供更大的灵活性。
4.运用LightTools，不论是二维纹路(比如点画)还是三维纹路(各种形状的隆起部分)，均能够用于任何平面表面。这一能力不但有利于迅速建立复杂的表面，并且有利于有效地模拟这些表面对光传播的影响
四、强劲的设计和分析能力
1.LightTools有很多针对照明光学系统设计的独特功能。实际上，可以说这是当今唯一可用的一款照明设计程序。下面列举LightTools的一些设计能力：
◆提升：使符合要求设计准则的系统迅速收敛。
◆Point-and-shoot互动光线追迹：在设计情况下给出有关系统性能的直观、即时可视化反馈。
◆编程拓展：应用VisualBasic开展编程拓展及其根据COM与其他应用程序互动，以简化设计过程，并能将LightTools无缝集成到设计与制造过程中。
◆向应用的常用工具：能够产生各种各样的背光、反射镜和灯源，以降低设计时间，提升设计效率。
◆面向任务的常用工具：用以搜索附赠的库资源，及其运用常用工具产生的表面特性、光谱数据或视角遍布。其他常用工具能使反复任务自动化，比如对制造前的公差设计参数开展研究等。
◆参数编写：能够编写布尔几何图形的参数，以此来达到操纵几何图形的目的，而无需一切从新开始。
