Leica Cyclone9(三维辅助设计)

Leica Cyclone9是一款功能非常强大的三维激光扫描软件，是由德国Leic莱卡公司开发的图像模型渲染类软件。该软件可以与HDS扫描仪配套使用，拥有自动扫描测量标靶、手动设置相机曝光和分辨率、批量数据采集、数据分块处理和管理以及海量数据管理等功能，使用它可以创建出新颖独特的模型，同时还拥有自动生成等高级的功能，是一款世界领先的3D设计辅助工具。

包含内容

主要功能

新的正射影像功能

以前的Cyclone软件的MODEL模块具有材质贴图功能，用户可以用外部数码相机拍摄的照片来渲染点云。

现在，该项功能得到进一步的扩充，在渲染点云的同时用户可以输出正射影像。

这样一来，CAD用户可以在纠正后的影像上精确跟踪得到高精度的二维线画图。

摄影测量系统中的漫长而复杂的工作流程，现在无缝地整合到了Cyclone强大的三维点云系统之中。

细节丰富的古建筑正立面图 、工厂改建工程中复杂的机器图形，以及传统航空摄影测量得到的地形图都可以在Cyclone中结合点云来获得

Leica Cyclone9使用教程

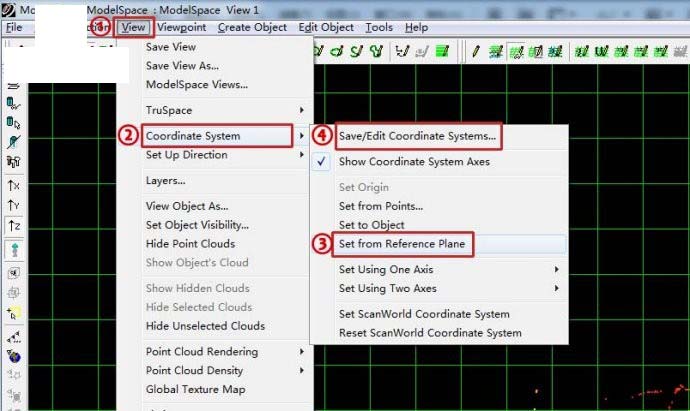

1、旋转坐标网，使之与裸扫的点云模型对其。

裸扫的点云模型，因为是随机设置的坐标原点，在模型空间里，是个随机角度，所以需要旋转其坐标网格，以便在AutoCAD里用正交编辑。步骤如下：

坐标系旋转好后，需要在系统内存储，步骤如下：

2、由于在拼站过程中，点云的释放量有限，但在AutoCAD编辑的时候，则需要较高密度。

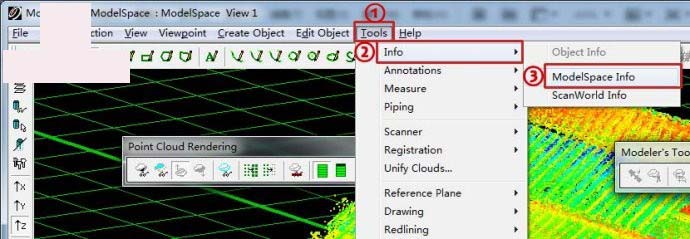

因此在Cyclone的模型空间里，需要事先查看拼站之后的模型中点的数量，步骤如下：

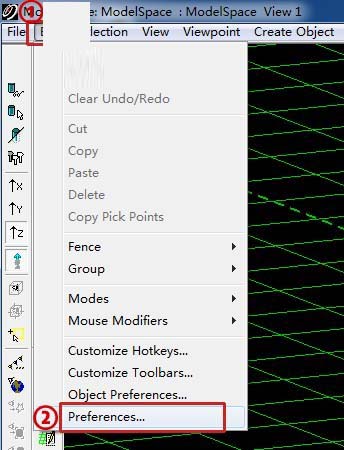

查看完点的数量，需要在调整一些模型参数，让点云模型的密度更大。

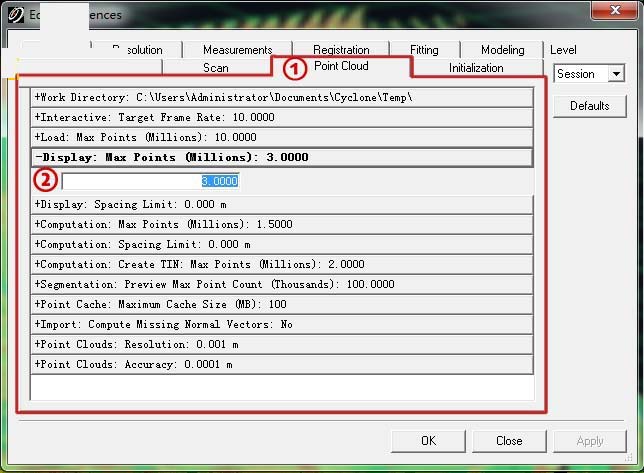

“Point Cloud”——点云选项卡里，默认的显示上限是三百万，可根据上一步查询的点云整体数量进行适当调整，个人感觉，此项的上一项“Load：Max Points”——加载点数上限，亦应调整为高于显示上限。

以备查询，此为记录。

Leica Cyclone9特点

1.导出二维或三维图，线绘图，点云图，三维模型，ASCII坐标数据等
2.可操纵LEICA扫描机进行点云数据收集
3.自动扫描精确测量标靶
4.设定相机曝出和屏幕分辨率
5.数据收集批处理命令作用
6.根据标靶或/和点云完成点云拼凑
7.数据信息分层处理和管理功能
8.海量信息管理方法（可支持10亿点以上数据库管理）
9.依据点云自动生成平面图、斜面、圆柱体、弯头、法兰…
10.完成三维管道施工
11.全自动构网和形成等值线
12,根据切片薄厚形成点云横切面
13.用CloudWorx模块可以从autocad或MicroStation中解决点云数据
14.能够导出DXF,PTX,PTS,TXT等几种数据类型
