而本文中WInWin7小编给大家分享的常用电气电路仿真软件——CADe_SIMU是一款继电器等成套柜仿真软件,该工具功能十分齐全各方面都看成优秀,丰富的工具栏无疑可以让使用者提高工作效率,拥有电气制图一般所需的元件库,基本可以满足用户的使用需求,是广大电路工作者必备的助手之一。
CADe SIMU使用教程
解压后,进入目录双击此文件打开,见WinWin7小编分享的图片所示:

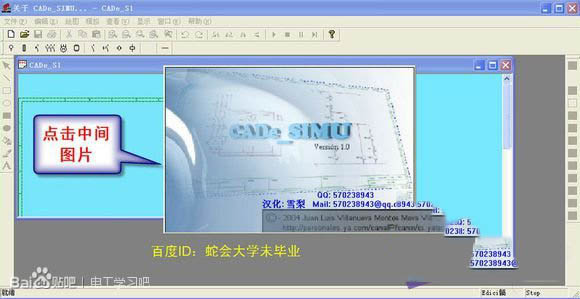

有人会以为软件坏了,其实点中间图片就能进入,见WinWin7小编分享的图片所示:

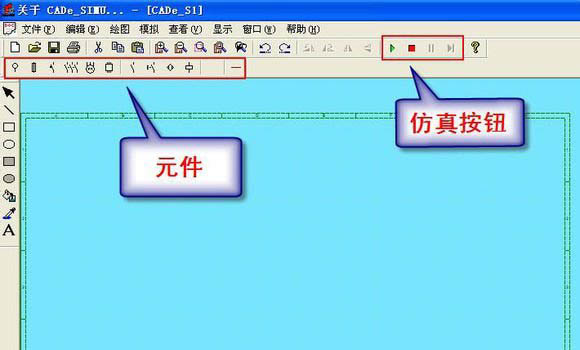

下图是界面,重要的功能我都标出来了,见WinWin7小编分享的图片所示:
上面第一行用鼠标点击后,第二行的图标会变化
由于没有任帮助,所有功能都是摸索出来的
从左到右分别是:
(1)交直流电源;(2)熔断器和断路器:(3)自动开关和热继电器:(4)接触器主触头;(5)交直流电机;(6)电子元器件:(7)接触器及继电器辅助触头:(8)按钮开关;(9)接近开关及其他相关;(10)线圈及输出;(11)导线及电缆。该工具菜单使用的特点是:只要点击任一工具菜单图标,马上在工具菜单下面一行显示其类型工具条,方便大家选取合适的元件符号

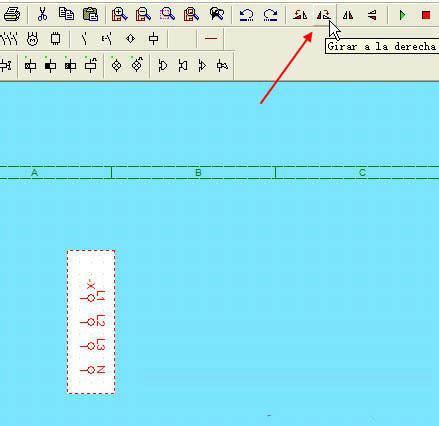

元件可以转动,按DEL键可以删除,见WinWin7小编分享的图片所示:
下面示范一个简单的点动

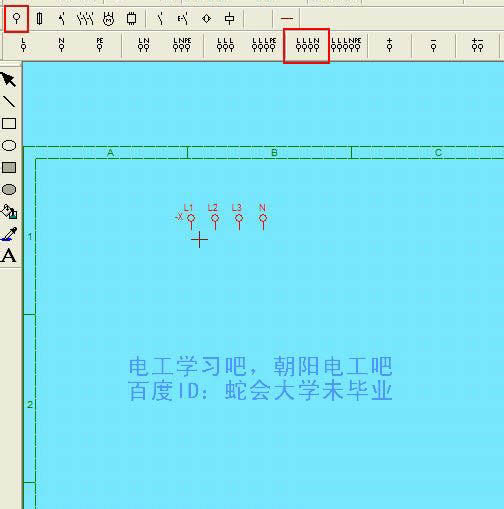

点图中红圈处放三相电源,见WinWin7小编分享的图片所示:

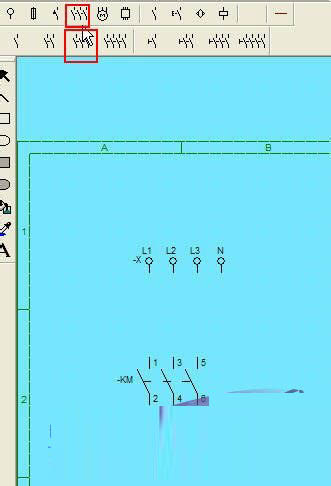

放KM线圈,见WinWin7小编分享的图片所示:

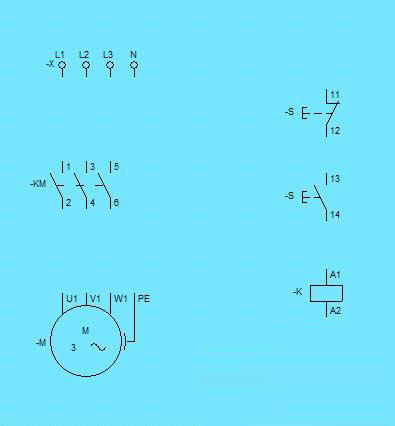

再放好其他元件,见WinWin7小编分享的图片所示:

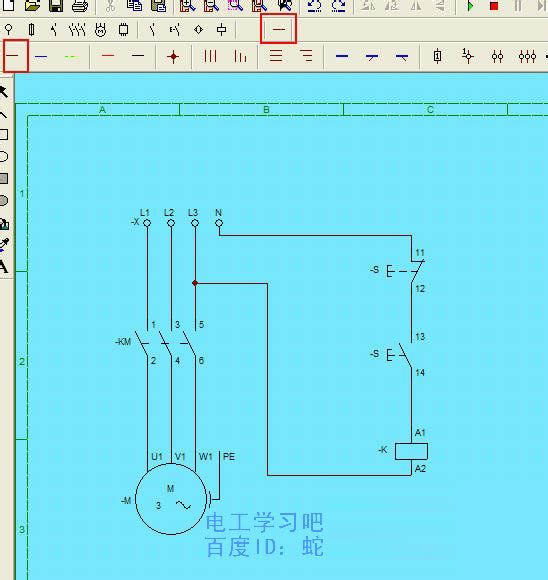

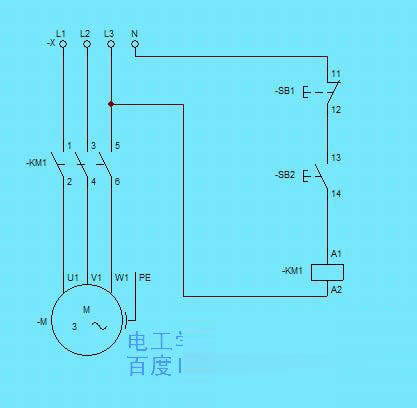

如下图一样连线,见WinWin7小编分享的图片所示:

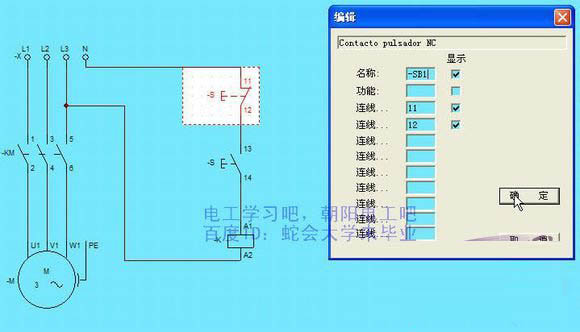

双击元件改编号,见WinWin7小编分享的图片所示:
接触器和它的主触头名字要一样,见WinWin7小编分享的图片所示:

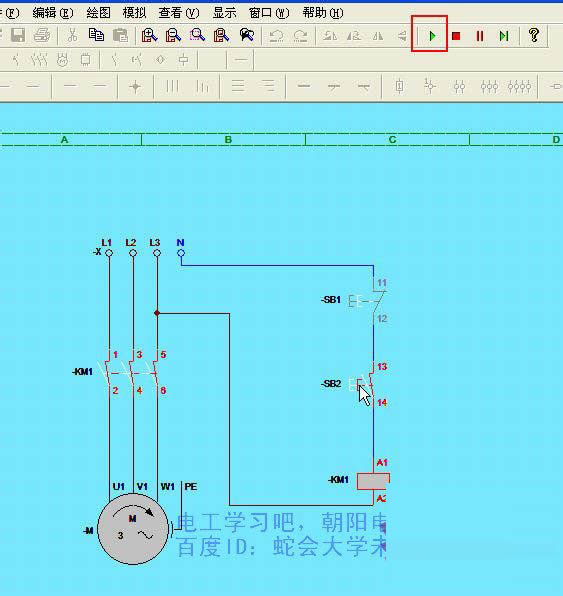

点击下图中绿色按钮就可以仿真运行了,见WinWin7小编分享的图片所示:
特色
(1)交直流电源;(2)熔断器和断路器;
(3)自动开关和热继电器;
(4)接触器主触头;
(5)交直流电机;
(6)电子元器件;
(7)接触器及继电器辅助触头;
(8)按钮开关;
(9)接近开关及其他相关;
(10)线圈及输出;
(11)导线及电缆。
以上便是WinWin7给大家分享介绍的常用电气电路仿真软件——CADe SIMU,以完美汉化!
