GiD Professional 功能
1、它减少了与数值分析相关的时间和成本。
2、高速,高质量和强大的网格划分和数据输入定义减少了复杂几何形状的分析准备时间。
3、直接使用CAD数据与GiD几何建模功能相结合,可减少与模型创建相关的冗余和成本。
4、与内部软件代码和CAD系统轻松连接和通信。
5、它通过直观的图形用户界面缩短了学习时间并提高了效率。
6、工程公司渴望通过各种数值模拟代码统一其数据输入和结果可视化环境。
7、大学和R+D中心希望为前后处理提供用户友好的环境,这将使他们能够开发和使用计算科学和工程中的各种代码。
8、希望能够单独访问强大的预处理和后处理系统的工程师和科学家,用于研究和应用数值模拟代码。
GiD Professional 特点
几何重建
GiD包括将任何曲面网格转换为NURBS曲面表示的工具。当处理离散数据作为数值模拟的输入(例如医学图像,3D扫描仪等),CAD数据的平滑表示,节省存储器和访问CAD编辑工具时,这具有许多优点。
将数据分配给几何体或网格
可以轻松地将任何类型的数据分配给几何体或网格(边界条件,材料属性,载荷等)。可以在“层”和“组”中组织几何和网格实体,可以在其中分配分析数据。借助GiD的自定义功能,可以轻松地将此信息与其他模拟属性一起发送给求解器。
等几何图形剖析(IGA)适用
GiD包含IGA作用,用以模型,预备处理和后处理工艺及其根据NURBS的几何图形結果的数据可视化。
GiD强劲的CAD系统软件应用剪修过的NURBS斜面。
互换具备各种各样文件格式的NURBS几何图形(IGES,STEP,ACIS......)。
原材料,初始条件,荷载,B-Rep特性,藕合信息内容等的图型分派立即偏向几何图形。
高級数据分析工具
立体式主视图:能够 在三d中以交互技术管理方法模型,而且能够 生成立体式快照更新和动漫。
黑影:出示更强的三d模型深层认知和更真实的3D渲染。
自然环境反射面:能够 定义自然环境以体现在模型上,有利于检验表面缺点。
镜像系统和木地板实际效果:能够 将虚似木地板定义为作为浴室镜子,或将模型的黑影投射到其上。
CAD系统软件
GiD是一个CAD系统软件,具备普遍应用的NURBS斜面(剪修或者非剪修),用以几何图形定义。出示了一整套专用工具,用以迅速几何图形定义和编写,包含典型性的几何图形特点,如转换,交叉式或布尔运算。
网格
GiD容许以迅速合理的方法为表面和容积生成大网格。能够 生成非结构化,半结构化,结构化,内嵌式或笛卡尔网格,及其3D和三d各种各样网格(附面层)。
充分考虑不一样水平的原素,适用几类原素种类(三角形,四边形,环形,六面体,棱柱体,四面体或圆球):线形和二次。好几个网格编辑工具容许客户良好控制一切种类的网格。软件系统软件容许在GiD內部融合外界卷网格。
CAD清理和维修
导进几何图形CAD模型时候全自动实行好几个全自动CAD清理实际操作。也有一些图型专用工具能够 检验不正确并修补几何图形样子,进而为仿真模拟生成适度的网格。
集成化在GiD中的一些网格物件将修补实际操作的要求降至最少,而且他们可以立即从导进的立体图形生成网格,即便应用非防潮容积也是这般。
使用方法
第一次启动一般方面>调用GID

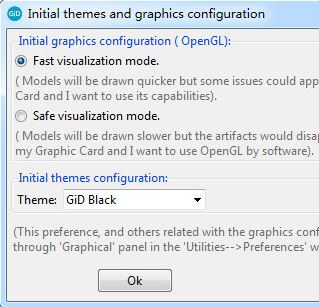

第一次执行GiD时,将显示以下窗口。
1、在这里你可以选择OpenGL工作模式和GID主题。
2、此选项可以在GID中在实用工具>偏好窗口中找到
3、可以通过单击
4、在GID窗口的右下角
5、在“开始”菜单上还可以找到一个特殊的选项,即“GiD安全模式”,然后会打开一个窗口,要求用户选择如何处理OpenGL图形:通过软件或硬件。
