XCom串口调试助手2023最新版

v3.0绿色版
XCom串口调试助手2023最新版
更新时间:2023-11-04软件大小:661KB软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍
XCom串口调试助手3.0发布啦,XCom串口调试助手是一款非常好用的串口调试工具,它为广大开发人员进行串口通信的调试和测试工作。该工具支持多种串口通信协议,包括RS232、RS485、RS422等,并且可以通过串口连接到设备进行数据的发送和接收。XCom串口调试助手提供了直观的用户界面,用户可以通过简单的操作实现串口的打开、关闭、配置等功能。同时,该工具还支持数据的实时监控和记录,用户可以方便地查看和分析串口通信的数据。除了基本的串口调试功能,XCom串口调试助手还提供了更多的高级功能,例如数据的自动发送、数据的循环发送、数据的自定义解析等。这些功能可以帮助开发人员更方便地进行串口通信的测试和调试。本版为2023最新版本,需要的可以下载体验!


XCom串口调试助手2023最新版

XCom串口调试助手使用方法:

串口设置

  • 软件启动后,会自动搜索可用的串口,可以显示详细的串口信息,由于兼容性原因某些电脑可能不会显示。

  • 超高波特率接收,在硬件设别支持的情况下,可自定义波特率,点“自定义”即可输入您想要的波特率,不过需要在串口关闭的情况下,才能修改哦。默认可选波特率为1200bps-1382400bps

  • 可以选择为“1、1.5、2”三种停止位.

  • 可以选择“5、6、7、8”四种数据长度

  • 可选奇,偶校验,或无校验

  • 支持串口随时插拔,对于某些硬件设别,由于驱动兼容性的原因可能不支持,实测CH340无问题,建议手动关闭串口

显示设置

  • 16进制显示,勾选后将显示16进制的字节,如果之前接收到了数据,会自动转换,所以当接收的数据量比较大的时候,转换会比较慢

  • 显示模式设置,默认为黑色背景,绿色字体。勾选“白底黑字”可以将背景设置为白色,字体为黑色

  • 通过勾选”RTS”,”DTR”可以控制当前串口的RTS和DTR输出

  • 勾选“时间戳”选项,可以加入时间戳显示,需要注意的是,时间戳是以换行回车断帧,所以,当接收到的数据不含“rn”换行回车时,此选项是无效的哦。

  • 可以保存接收窗口为任意格式的文件,默认为txt格式的文件

  • 点击清除接收按钮,可以清除窗口显示的内容,并且清除发送和接收字节计数

单条发送

  • 可以在发送区,发送您发送的任意字符

  • 支持16进制发送,勾选16进制发送的时候将对发送区的内容进行16进制和字符互转,输入16进制的时候,支持字节自动拆分,不需要每输入一个字节就输入一个空格。也就是说,输不输入空格随你

  • 勾选发送新行,将会在发送内容后加入换行回车

  • 支持定时发送,可以自定义发送周期

  • 支持发送任意格式的文件,可以随时终止文件的发送,可以通过下面的进度条查看发送进度

  • 点击发送按钮,即可发送您想发送的内容,支持快捷键“Ctrl+Enter”发送

  • 点击清除发送按钮,可以清除发送区的内容,并且清除发送和接收字节计数

  • 在状态栏,可以看到发送和接收的字节数,可以读取当前串口“CTS,DSR,DCD”的状态,可以显示当前的系统时间。在状态栏的最左边,有一个开始按钮,可以调出系统计算器,可以恢复软件的默认设置。也可以从这里退出软件

  • 点击“开源电子网:www.openedv.com”可以进入到我们的论坛。

多条发送

  • 多条发送,适合有多条指令需要发送的场合,比如支持AT指令的设备,蓝牙,GSM,GPS,WIFI等等,配合ALIENTEK的USMART(下载地址: http://www.openedv.com/posts/list/24459.htm )还可以很方便调试代码

  • 一共有四页,可以通过“首页,上一页,下一页,尾页”按钮来进行页面的切换

  • 勾选发送新行,将会在发送内容后加入换行回车

  • 勾选16进制发送,可以支持16进制发送,但是需要注意的是,这里没有进行16进制验证,如果包含非16进制字符,将会导致发送失败

  • 勾选关联数字键盘,发送条目0-9将会关联到数字键0-9,在键盘上按下响应的按键即可发送。可以方便控制,比如“智能车”,“飞行器”等等其他设备。在小键盘这里可以看做是方向键哦。

  • 支持自动循环发送,可自定义发送周期,需要注意的是,没有勾选的发送条目将不会被发送

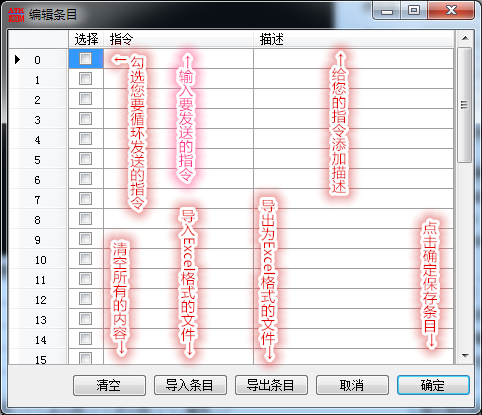

  • 点击“导入导出条目”按钮可以很方便的编辑,导入导出条目,查看条目的备注,如下图所示:

../../_images/XCOM2.png

协议传输

  • 此协议是从modbus(rtu)演变而来,可以称之为modbus的变种。协议属于半双工传输的Send-Ack模式,协议自带灵活可配置的自动重发机制,可配置重发次数,重发间隔(即帧周期),多种校验方式,支持校验和,异或,CRC8,CRC16校验,CRC8和CRC16均为查表的方式,效率高,通过这些机制可以有效保证数据的传输质量。支持单次发送,自动发送(自定义周期),文件发送(如,IAP串口升级)三种模式

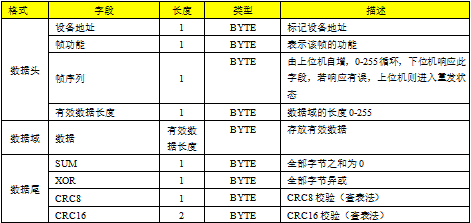

  • 帧格式简要说明

../../_images/jietu1.png

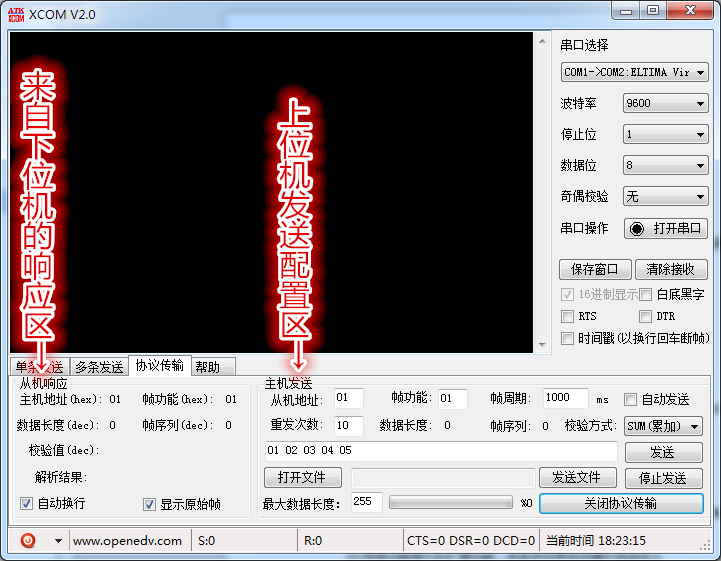

  • 协议传输分为,上位机的发送区,和来自下位机的响应区域。如下图所示:

../../_images/XCOM3.png
  • 响应区,可以勾选自动换行,显示将换行,勾选显示原始帧,将显示原始帧而不只显示有效数据部分,可以方便大家调试

  • 发送区,可以配置您要发送设备的地址,帧功能,帧周期,是否自动发送,最大重发次数,选择校验方式,以及发送文件

  • 在发送文件的时候,可以通过配置最大数据长度来改变每次发送的有效数据长度

  • 单次发送,自动发送,文件传输,同一时刻只能使用一种功能。

  • 当软件处于重发状态时,可以再次点击发送处来终止发送任务

  • 举例说明

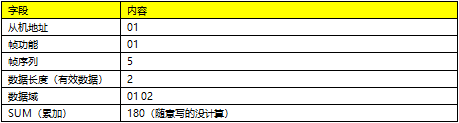

上位机发送→ .. _pic_major_T100:

../../_images/jietu2.png

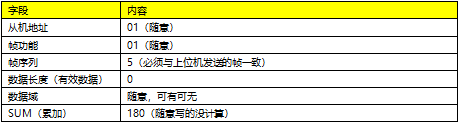

下位机响应→ .. _pic_major_T100:

../../_images/jietu3.png

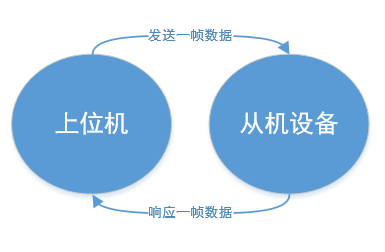

  • 正常的通信流程图

../../_images/shangweiji1.png

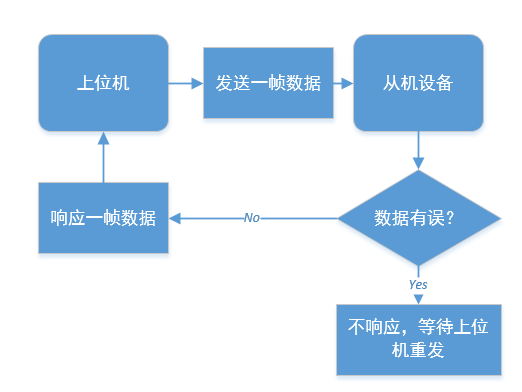

  • 出现异常通的信流程图

images/shangweiji2.png
