cad如何计算面积?教你cad计算面积的方法

更新时间:2018-06-15 10:52:05| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad如何计算面积?当我们使用cad制图的时候需要计算图纸的大小面积。那么对于刚使用cad面积的用户来说有什么办法可以测量出我们所画出图纸的面积大小呢?在本文中winwin7小编给大家分享下使用cad计算图纸面积的详细操作方法!

cad计算面积的方法:

1、标注

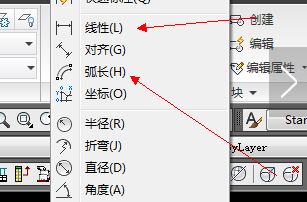

调出方法:菜单栏——标注——线性/弧长。
cad如何计算面积?教你cad计算面积的方法
适用:线性只针对直线、直的多线段,即两点间距;弧长只针对规范的圆弧。

2、命令di(dist)

调出方法:命令行输入di 。

适用:两点间距。

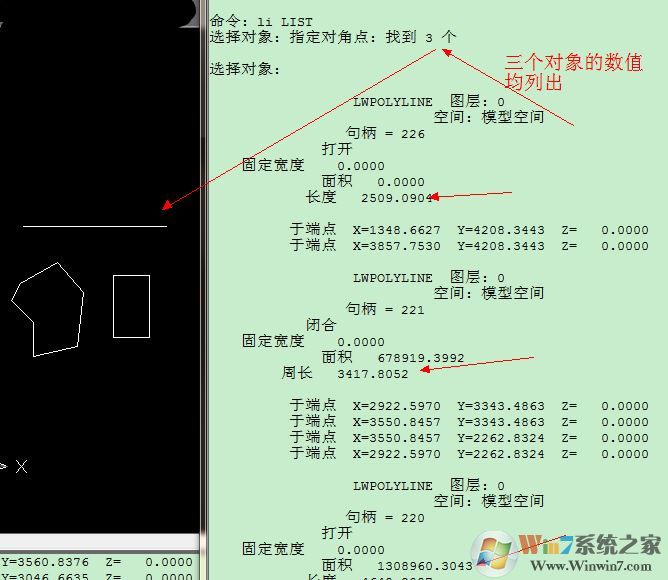

3、命令li(list)调出方法:命令行输入li。
cad如何计算面积?教你cad计算面积的方法
适用:对于非闭合对象,测量的是长度;对于闭合对象,测量的是长度和面积。且可以同时测量多个对象。如果你想要的是多个对象的总和,则需要自行进行数学加法运算。

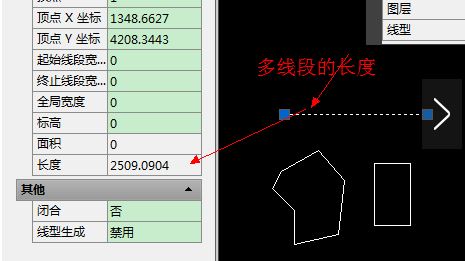

4、命令ch(PROPERTIES)或快捷键ctrl+1
cad如何计算面积?教你cad计算面积的方法
调出方法:命令行输入ch,或直接用快捷键ctrl+1调出。
cad如何计算面积?教你cad计算面积的方法

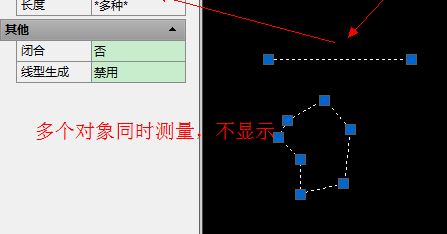

适用:对于非闭合对象,测量的是长度;对于闭合对象,测量的是长度和面积。但不可同时测量多个对象。只能一个一个对象的来测量。
cad如何计算面积?教你cad计算面积的方法

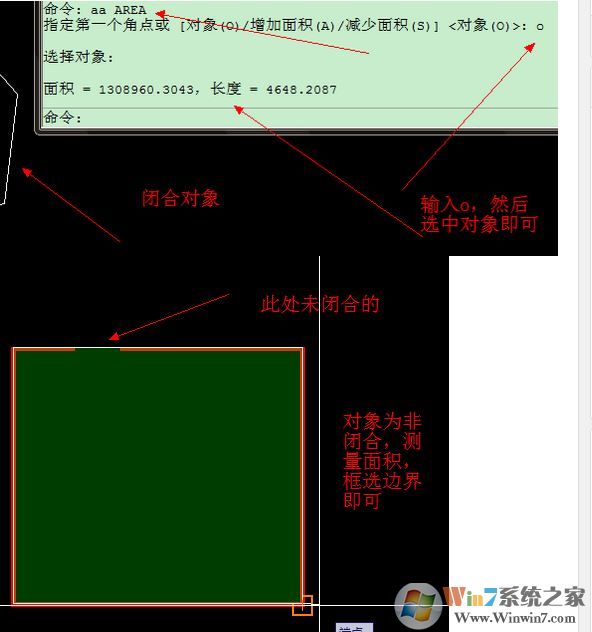

5、命令aa(AREA)

调出方法:命令行输入aa,框选对象的边界即可,或对象本身即是闭合的,可以直接输入o,然后选择对象即可。

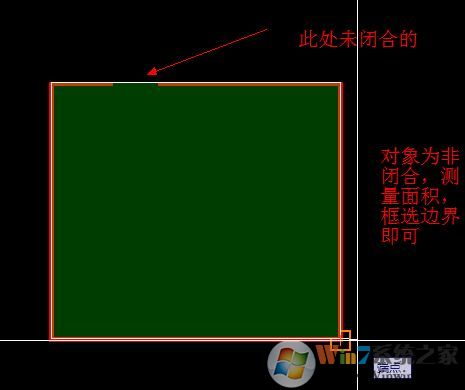

适用:测量闭合对象的面积和长度。如果对象是非闭合的,但你要测面积,也可。例如你要测量一个卧室的面积,但是因为有门所以是非闭合的对象,可以通过框选卧室的边界即可。
cad如何计算面积?教你cad计算面积的方法
6、 加载插件

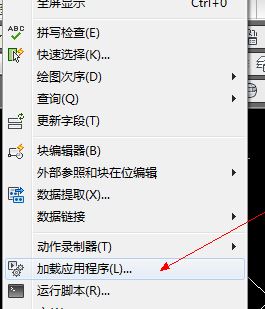

调出方法:工具——加载应用程序——选择插件——加载——确定。命令行输入zz,然后框选所有测量对象,即完成。

适用:不限对象,只测长度,不测面积。

插件下载链接: https://pan.baidu.com/s/1BQxrawqJ-4rFdE9etRZH1A 密码: wca2

cad如何计算面积?教你cad计算面积的方法

以上便是winwin7小编给大家分享的关于cad计算面积的详细操作方法!
