cad倒角怎么用?教你cad倒角快捷键画倒角的方法

更新时间:2018-07-03 08:58:21| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad倒角怎么用?在使用CAD软件的时候我们遇到一些特殊行业需要做出有倾斜状态的倒角(一般机械设计碰到的会比较多),该如何进行制作呢?倒角有两种形式,一种是距离命令,输入两段线段的距离,软件自动连接生成角,第二种是输入角度和一条线段的距离,软件自动连接零一条边。在本文中winwin7小编针对大家的cad倒角如何制作的疑问给大家展开关于cad倒角制作的详细操作方法。

教你cad倒角快捷键画倒角的方法:

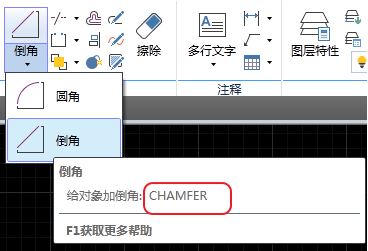

步骤一:首先我们可以在CAD最上面的工具栏中找到倒角,或者菜单“修改”-“倒角”,又或者直接输入命令符“CHAMFER”;
cad倒角怎么用?教你cad倒角快捷键画倒角的方法
步骤二:此时弹出菜单中有距离和角度。我们选择输入“D”距离命令,然后输入第一条线距离30,第二条线距离也是30,如图所示:

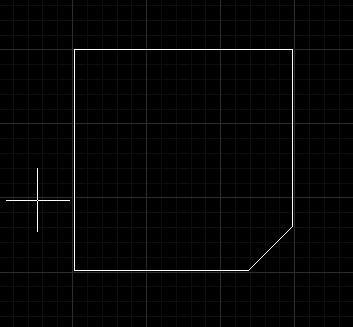

步骤三:最后完成后点击矩形的两条边,45度倒角就出现了,如图:
cad倒角怎么用?教你cad倒角快捷键画倒角的方法

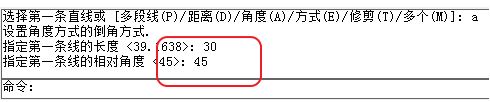

步骤四:执行倒角命令,选择输入角度命令“A”。输入第一条线段距离为30,角度为45度,如图:
cad倒角怎么用?教你cad倒角快捷键画倒角的方法

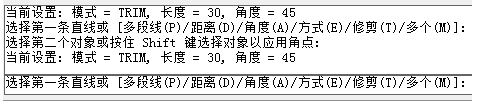

步骤五:点击矩形,想一次性把矩形四个角倒角弄好,设置完第一次倒角命令后,再执行倒角命令时选择多个命令“M”,然后CAD软件会自动将上一次执行的数据作为执行数据,一次点击矩形各条边即可,如图:
cad倒角怎么用?教你cad倒角快捷键画倒角的方法

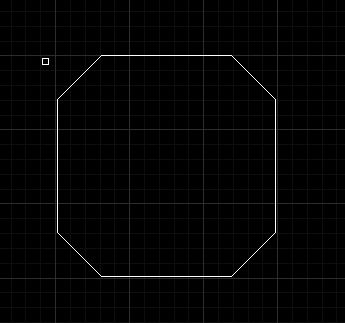

大功告成,效果图如下:
cad倒角怎么用?教你cad倒角快捷键画倒角的方法

以上便是winwin7小编给大家伙分享的关于cad倒角功能使用方法,多加练习相信很快你就能熟用该技能!
