cad延伸怎么用?分享cad延伸快捷键进行延伸的方法

更新时间:2018-07-03 09:06:26| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad延伸怎么用?在使用auto CAD进行制图的时候,如果2条或者多条线条由于长度不够导致无法正常连接。这个时候出现重新画线条的方法之外最快捷的方法就是通过延伸来延长线条让它们进行相交。那么如何进行延伸呢?在本文中winwin7小编给大家分享介绍下关于cad延伸功能的使用方法!

中望cad延伸快捷键进行延伸的方法一:

1、在命令行输入EDGEMODE。
2、根据命令行提示输入数值【1】回车。

中望cad延伸快捷键进行延伸的方法二:

1、在命令行输入【EXTEND】,然后【回车】。
2、命令行提示:
当前设置:投影=视图,边=无
选择边界的边...
选择对象或<全部选择>:选择对象,然后【回车】
选择对象或<全部选择>:
选择要延伸的对象,或按住 Shift 键选择要修剪的对象,或
[栏选(F)/窗交(C)/投影(P)/边(E)/撤销(U)]:输入【E】,然后回车
输入隐含边延伸模式 [延伸(E)/不延伸(N)] <不延伸>:输入【E】,然后回车
选择要延伸的对象,或按住 Shift 键选择要修剪的对象,或
[栏选(F)/窗交(C)/投影(P)/边(E)/撤销(U)]:选择需要延伸的对象

Auto CAD延伸方法:

1、们选择cad右侧工具栏的延伸图标;

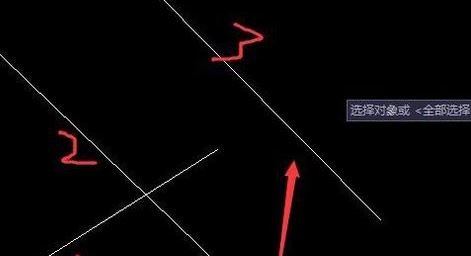

2、cad提示我们选择对像,此时的对象并不是延伸的对象,而是要延伸到的对象也就是第三条线,如图:
cad延伸怎么用?分享cad延伸快捷键进行延伸的方法
3、选中第三条线,点击回车此时选中的线变为虚线,如果没变成虚线证明没有选中,接着我们选择的是延伸对象也就是我们的第一条线,点击一下它自动延伸到第三条线上,此时我们的延伸就完成!

以上便是winwin7小编给大家分享的关于cad延伸功能的使用方法介绍。
