cad扫掠怎么用?cad扫掠功能使用教程

更新时间:2018-09-28 08:32:25| 编辑:本站整理 | 信息来源:本站整理|浏览数:

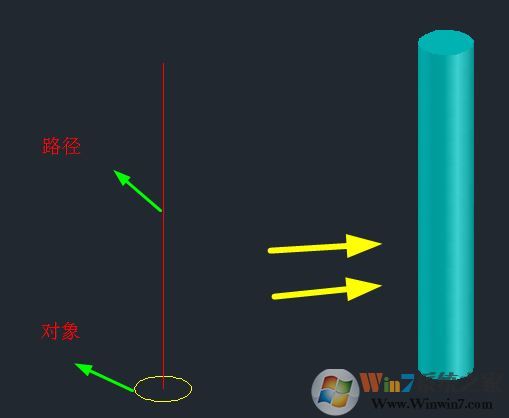

cad扫掠怎么用?我们可以使用扫掠功能通过沿路扫掠二维或三维曲线来创建三维实体或曲面,扫掠对象会自动与路径对象对齐。使用SURFACEMDELINGMODE 可以设定 SWEEP 是创建程序曲面还是创建NURBS 曲面。下图为扫掠效果演示图:

cad扫掠怎么用?cad扫掠功能使用教程
对于操作中参数的具体使用:对齐、基点、比例、扭曲参数的具体使用。

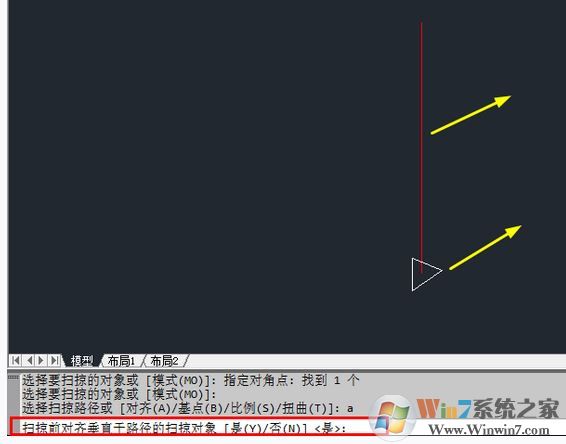

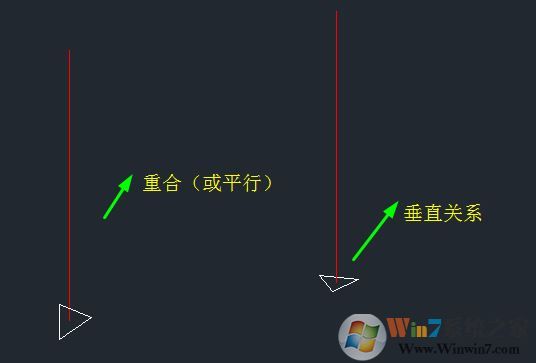

扫掠前对齐垂直于路径的扫掠对象--扫掠对象和路径不垂直,也就是对象所在平面和路径不垂直,可以使用对齐选项,自动对齐路径。
cad扫掠怎么用?cad扫掠功能使用教程
cad扫掠怎么用?cad扫掠功能使用教程

基点(B)--扫掠对象中以哪个点为准来进行扫掠【默认为路径所通过的点】

注意下面两个图的对比:基点不同导致操作中也会出现变化

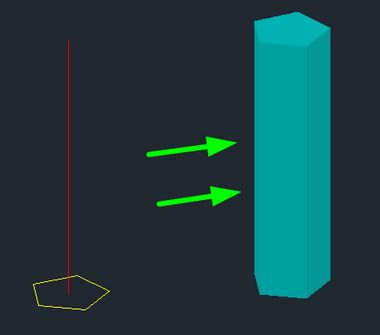

①、默认情况下,如图:
cad扫掠怎么用?cad扫掠功能使用教程

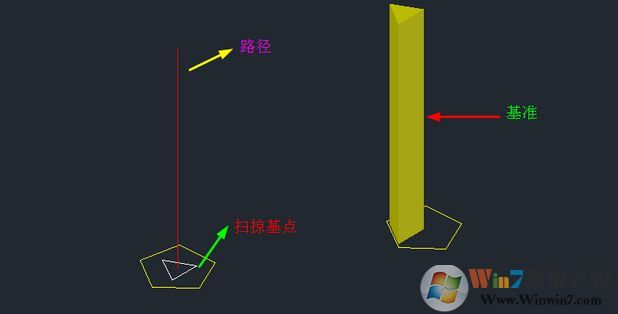

②、设置基点为一个五边形端点,如图:
cad扫掠怎么用?cad扫掠功能使用教程

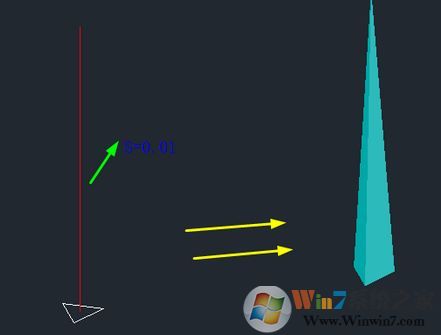

当比例为0.01时,会出现一段变成一个点的效果,如图所示:
cad扫掠怎么用?cad扫掠功能使用教程

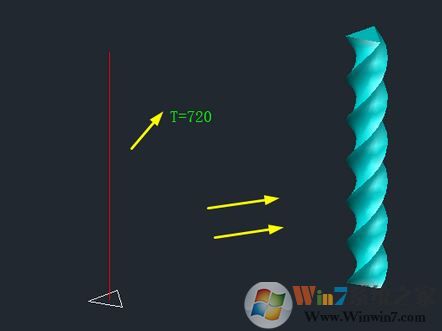

扫掠过程中的旋转角度--不同的扭曲效果,如图所示:
cad扫掠怎么用?cad扫掠功能使用教程

以上便是winwin7小编给大家分享介绍的关于cad中扫掠功能的使用方法教程,大家可以参考上述方法去生活中实践!
