cad如何导入图片?教你将图片插入到cad的方法

更新时间:2019-03-19 13:20:40| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad如何导入图片?cad是一款专业的已广泛地应用于工程设计的各个领域的利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。如果我们想在cad这款软件中导入图片的话该如何进行操作呢?本文中winwin7小编给大家分享介绍下将图片导入到cad的方法。

将图片导入到cad的方法一:
1、这个方式看似复杂一些,但是比较规范,从坐起来也很快捷,打开cad,点击“插入”。
2、在弹出的插入栏目中,点击“光栅图像参照”。
3、弹出选择参照文件选项卡,找到需要插入的图像,点击“打开”。
4、这里可以进行各种个性化的设置,注意,由于插入的图片一般默认有插入的路径,如果你的源文件更改,也就是原来的图片位置改动,很可能导致这个插入的图片不能够在CAD中显示,因此,如果不是想他们关联,点击“无路径”;这里还可以指定插入的比例,旋转的角度等,选择完毕,点击“确定”。
5、返回到绘图界面,指定插入点插入图片,由于插入的图显示的太小,可以将它放大。
6、点击这个图片,然后点击右键,点击“缩放”,也可以www.xiuchufang.com点击右面的修改菜单栏的“缩放”。
7、这里和第一个方式一样,这里先指定缩放的“基点”,点击想选择的基点。
8、输入缩放比例,然后回车,返回到绘图界面。
9、可以发现,图片已经更改了大小,如果大小不适合,可以按照方才的方式进行缩放即可。

将图片导入到cad的方法二:

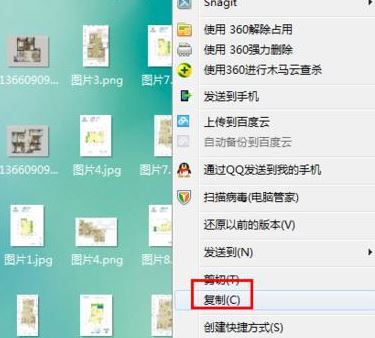

1、这种方式大家比较熟悉,但是绝对不推荐,不信你可以试试,看看是不是要出问题。但还是介绍一下,这个方式比较适合刚开始使用CAD时使用,因为操作时,会有一些不是很方便的东西,但是操作很快,也符合人们的电脑操作习惯。这里以CAD2012为例,其他版本的操作一样。打开cad;选择想插入的图片,进行复制。

2、进入CAD界面,点击右键,弹出快捷操作方式,然后点击“剪贴板”,在弹出来的快捷方式中,点击“带基点复制”。
3、这时候要求指定基点,点击一个打算粘贴图片的地方来指定出基点。
4、指定基点之后,要求“指定缩放比例因子”,也就是图片缩放的大小比例,在下方命令栏输入想输入的比例,然后点击“回车”。
5、输入完成,一个图片粘贴好了。温馨提示:这个方式大家认为比较简单,但是有着潜藏的危险,也就是如果你将原来位置的图片移动、删除等,CAD中图片一般会出问题不能显示了,因为这个默认为有插入路径的,更改了图片的位置可能插入的cad图就不能正常显示了,因此建议初学者不要采用这个方式。如果是重要的唯一的图片粘贴,会得不偿失。

以上便是winwin7给大家分享介绍的将图片插入到cad的方法,需要将图片插入到CAD中的用户快来试试吧~
