小编教你cad删除多余的线如何操作?

更新时间:2018-03-22 08:48:34| 编辑:本站整理 | 信息来源:本站整理|浏览数:
  win7小编教你cad删除多余的线如何操作?CAD是一款专业的二维绘图、详细绘制、设计文档和基本三维设计的图像编辑制作软件,那么在我们使用cad进行制图或者在修改收到的图纸的时候发现里面有很多相交的地方多余的线超过相交点该怎么删除呢?在本文中winwin7小编教大家删除cad中多余线的方法。

cad删除多余的线操作方法一:

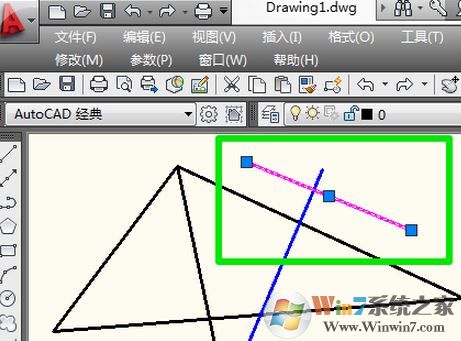

1、我们首先选择需要删除的线,然后点击裁剪工具:
小编教你cad删除多余的线如何操作?

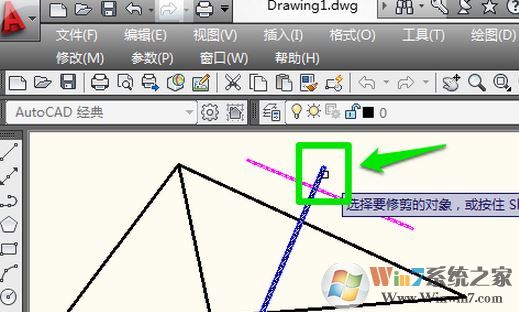

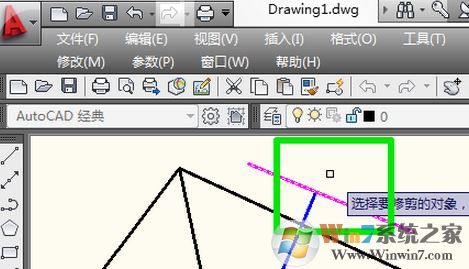

2、选择裁剪工具后光标会变成小方块,多余的地方单击鼠标cad多余的线就删除,如下图所示:
小编教你cad删除多余的线如何操作?
小编教你cad删除多余的线如何操作?

cad删除多余的线操作方法二:

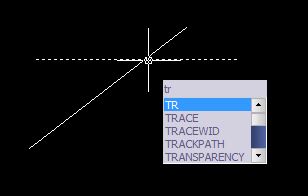

1、先输入修剪命令符“TR”,然后选择线段,如图:
小编教你cad删除多余的线如何操作?

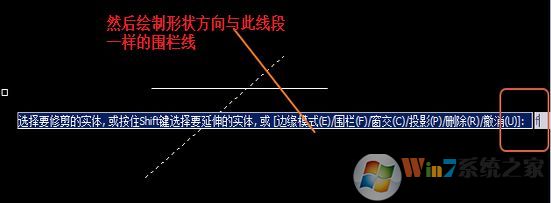

2、此时我们使用围栏工具进行栏选。选择两条线的突出部分,如下图所示:
小编教你cad删除多余的线如何操作?
3、最后点击确定即可将多余的线删除掉啦!
小编教你cad删除多余的线如何操作?

以上便是winwin7小编给大家分享的cad删除多余的线的操作方法!
