MSteel结构工具箱(CAD插件)

v2021.12.26破解版
MSteel结构工具箱(CAD插件)
更新时间:2022-05-16软件大小:63.17M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

MSteel结构工具箱是winwin7下载为使用cad的用户分享的CAD插件,主要支持AutoCAD2006~2020下的版本,用于结构计算,CAD辅助绘图。这是一款费有好多CAD辅助绘图功能的插件,如小编常用的可以让某些图纸部分显示或者部分隐藏,或者按颜色显示或者隐藏,另外还包含了线材优化、一些结构计算用的参数查询...非常多的功能等你来使用!

AutoCAD插件功能

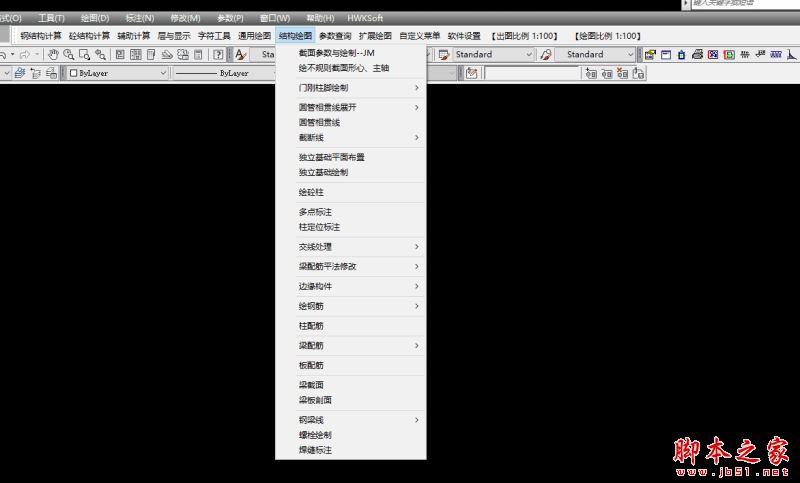

1、结构绘制

2、扩展绘图

3、钢结构计算

4、砼结构计算

5、幕墙结构

6、字符工具

7、层与显示

8、辅助绘图一

9、辅助绘图二

10、其他功能

AutoCAD插件使用方法

1、安装文件“MSteel安装程序(64位).exe”为自解压文件,可将该文件解压;

2、将安装目录内文件全部拷贝至所需的安装目录下,如“D:\MSteel”;

3、将解压后的文件里的字体文件MSteel_EN.shx和MSteel_HZ.shx拷贝至AutoCAD所在目录下的Fonts目录下;

4、在AutoCAD安装目录下寻找acad.rx文件(如没有,可自建),将该文件用记事本打开,在里面添加如下几行:

MSteel的安装目录\MSteel2000.ARX

MSteel的安装目录\MSteel2004.ARX

MSteel的安装目录\MSteel2008.ARX

MSteel的安装目录\MSteel2010.ARX

MSteel的安装目录\MSteel2013.ARX

 MSteel的安装目录\MSteel2015.ARX

 MSteel的安装目录\MSteel2017.ARX

 MSteel的安装目录\MSteel2018.ARX

 MSteel的安装目录\MSteel2019.ARX

例如,如果安装目录为D:\MSteel,则在acad.rx里添加如下几行:

 D:\MSteel\MSteel2000.ARX

 D:\MSteel\MSteel2004.ARX

 D:\MSteel\MSteel2008.ARX

 D:\MSteel\MSteel2010.ARX

 D:\MSteel\MSteel2013.ARX

 D:\MSteel\MSteel2015.ARX

 D:\MSteel\MSteel2017.ARX

 D:\MSteel\MSteel2018.ARX

 D:\MSteel\MSteel2019.ARX

 5 、如需在探索者或天正下使用,可直接在天正或TSSD的系统目录下寻找acad.rx文件,将该文件用记事本打开,在里面添加几行,内容同第4步。

GIF功能演示

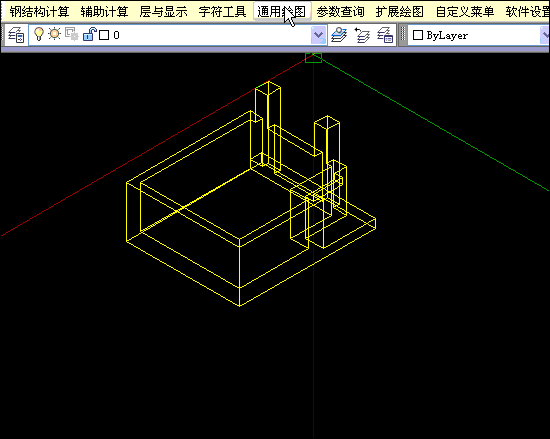

Z坐标归0

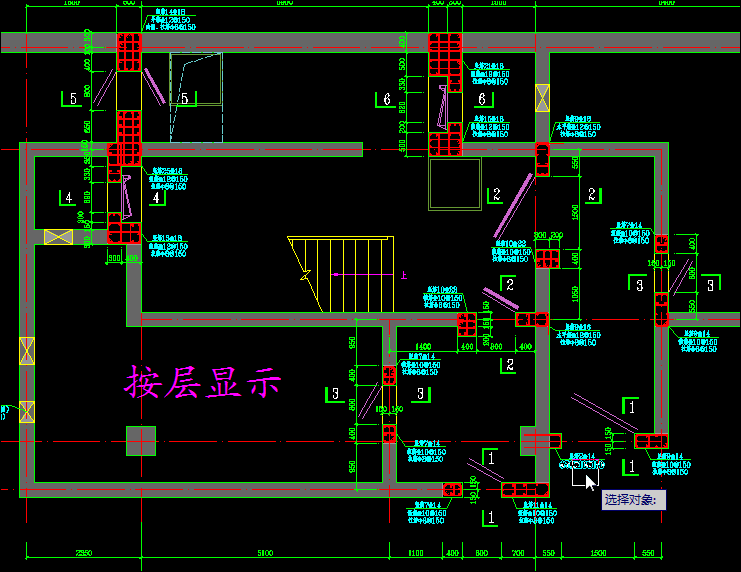

按层显示

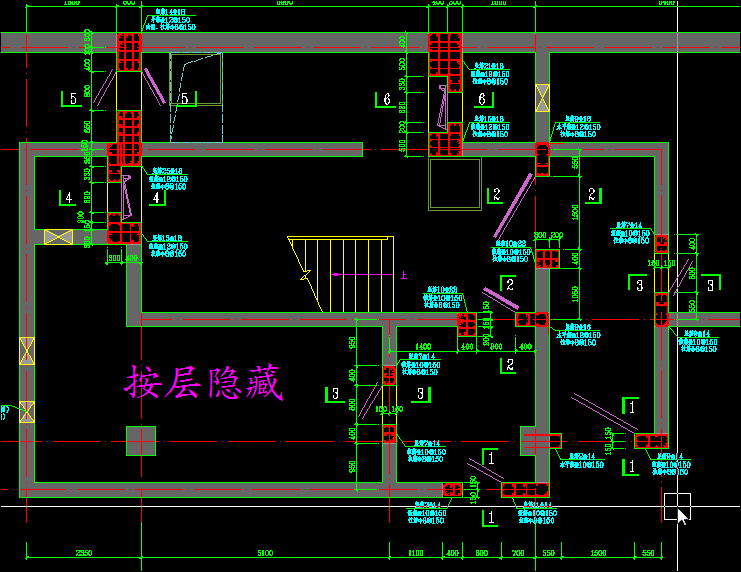

按层隐藏

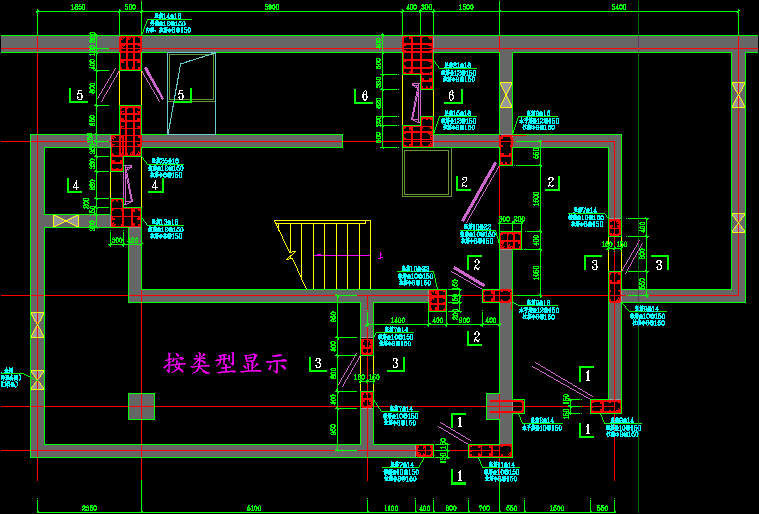

按类型显示

功能

钢架结构计算
MSteel构造辅助工具最新版适用截面主要参数查看、计算不规律截面主要参数、焊接计算、地脚螺栓群计算、平稳计算、受扭计算、桁梁计算、实腹柱计算、钢管混凝土柱计算、柱计算长短指数、钢管桁架连接点计算、横着加劲肋计算
MSteel构造辅助工具最新版适用门刚铰接柱脚计算、门刚接砼柱计算、门刚端板计算、门刚梁柱节点弯曲刚度计算、构件面积、净重统计分析、钢板重量统计、统计分析线长
砼构造计算
柱截面估计、砼柱受力箍筋计算、不规律截面受力检算、别墅地下室墙体计算、桁梁计算、纵向折梁计算、预制梁计算、雨蓬计算、梯板计算、弯剪扭构件计算、桩考虑到压曲后抗压强度计算
独立基础计算、土压力计算、构件缝隙计算、梁额外主筋、吊筋计算、折梁折边处额外主筋计算、预埋件锚板计算、框架柱边沿构件配筋率、配箍率、钢筋锚固长度、建筑钢筋排序

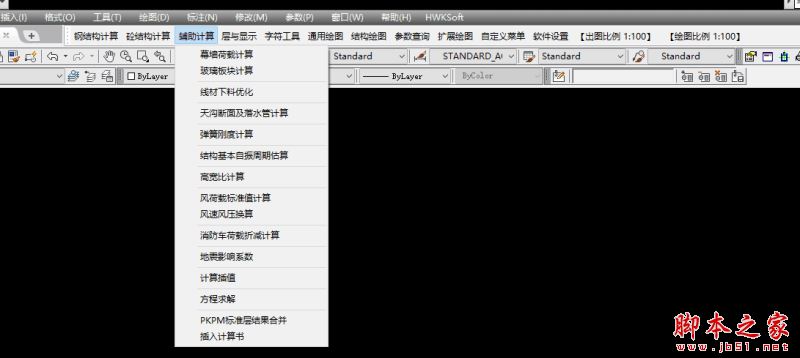

协助计算
建筑幕墙载荷计算、夹层玻璃版块计算、线缆开料提升、排水沟横断面及排水管计算、刚度系数计算、构造基本上自振周期时间估计、高度计算、风载荷指标值计算、风力气压转换、消防车救火载荷折减计算
大地震危害指数、计算插值法、方程求解、PKPM标准层结论合拼
层与显示
层与显示、一部分显示、部分掩藏、按层显示、按层隐藏、按颜色显示、按颜色掩藏、按颜色后置摄像头、层锁定、层开启、单面锁定、单面开启、涂层批量修改/新创建、涂层全自动变换、涂层切换
添充切换、线形切换、标明切换、设定现阶段层、设定现阶段标明款式、设定现阶段字体效果
