STC-ISP(51单片机烧录软件)

V6.88绿色版
STC-ISP(51单片机烧录软件)
更新时间:2024-02-08软件大小:13.91M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

STC-ISP(单片机烧录软件)是款单片机电脑烧录工具,可以使用它进行编程设置,让你可以制定芯片快速控制程序,更加方便的使用电脑,软件十分小巧,但是功能强大,小编为大家准备了使用教程, 欢迎大家到本站下载!

stc isp官方介绍

stc isp针对单片机所制作的电脑相关烧录软件,通过这款工具,用户只需要结合编程技术以及rs485控制功能对新的硬件设备定制编程计划,就能快速将用户的程序代码与相关的选项设置打包成为一个可以直接对目标芯片进行下载编程可执行文件,简单实用,欢迎下载!

stc isp使用教程

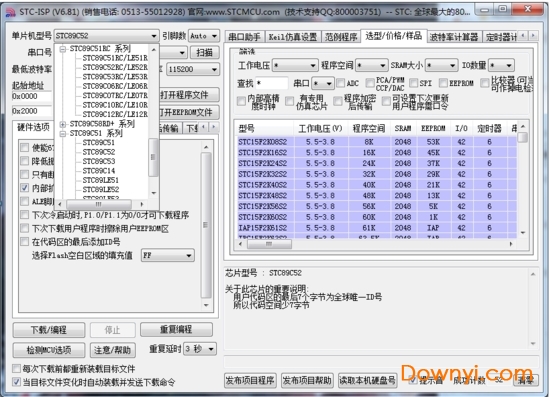

1.选择相应的单片机型号

stc isp官方版

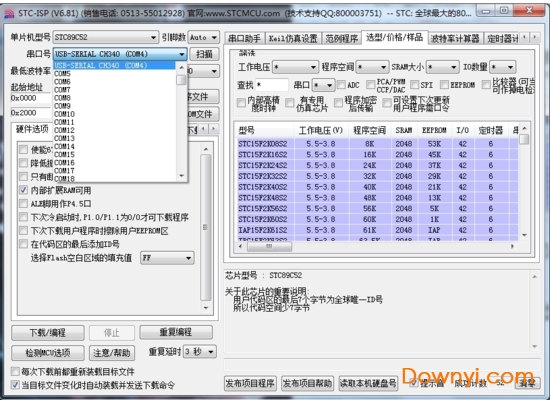

2.选择串口号

stc isp官方版

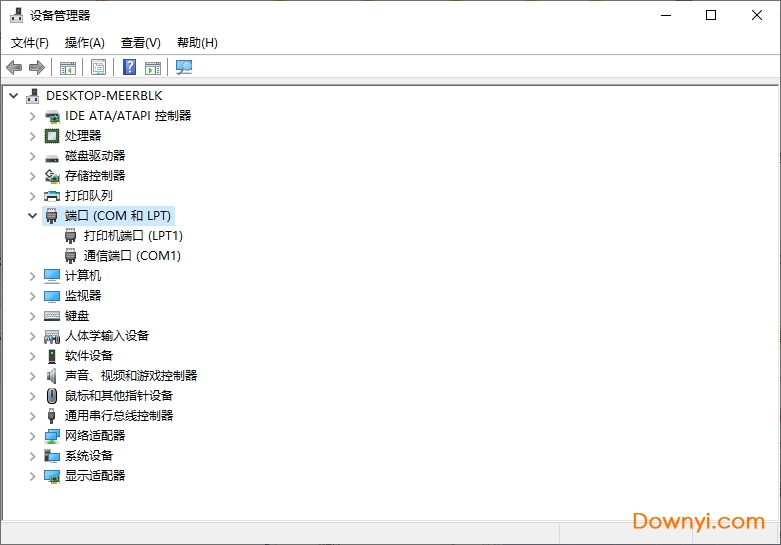

3、串口号的查找可以打开计算机的管理,点击设备管理器,点开端口(com和lpt)

stc isp官方版

4.添加程序文件

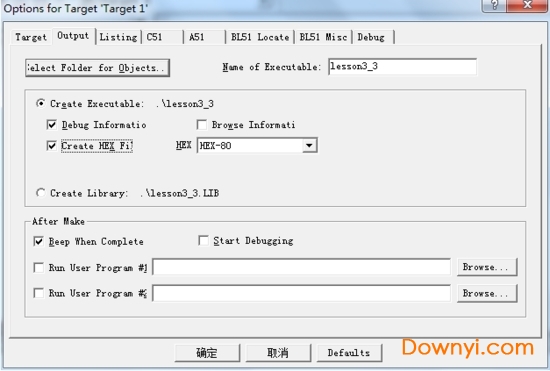

芯片只能识别.bin和.hex文件,所以在编译的时候要让编译器生成.bin或.hex文件,在编译前点击options for target,选择output,勾选

确定后编译成功会生成.hex文件

stc isp官方版

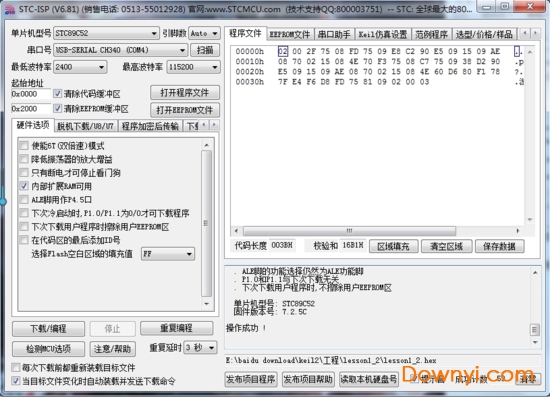

5.冷下载

把实验板和电脑连接好后完成以上步骤,点击”下载/编程”后开启实验板电源

会提示操作成功就可以观察实验板的现象了

stc isp官方版

安装方法

由于Windows10 64位操作系统在默认状态下,对于没有数字签名的驱动程序是不能安装成功的。所以在安装STC-USB驱动前,需要按照如下步骤,暂时跳过数字签名,即可顺利安装成功。

安装驱动前需要从STC官网下载的STC-ISP下载软件压缩包中将“STC-USB Driver”文件夹解压缩到硬盘中。将具有USB下载功能的芯片准备好

确保关闭“禁止驱动程序强制签名”后将准备好的芯片用USB线与电脑相连,并打开“设备管理器”,此时由于驱动还没有开始安装,所以在设备管理器中会显示为一个带感叹号的未知设备

鼠标右键单击未知设备,选择右键菜单中的“更新驱动程序”


在弹出的驱动安装程序选择画面中,选择“浏览我的计算机以查找驱动程序软件”项

在如下界面中,点击“浏览”按钮

找到之前解压缩到硬盘中的“STC-USB Driver”目录,选择目录中的“64”目录,并确定

点击“下一步”开始安装驱动

驱动安装的过程中,会弹出如下的警告画面,选择“始终安装此驱动程序软件”

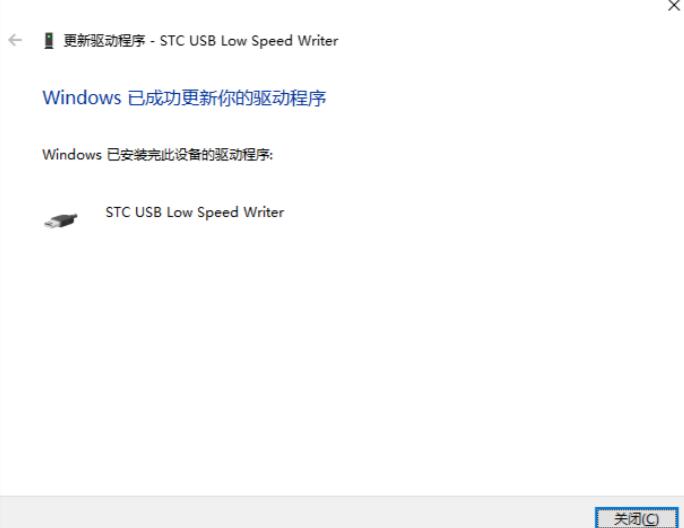

出现下面的画面时,驱动程序就安装成功了

STC-ISP(51单片机烧录软件)

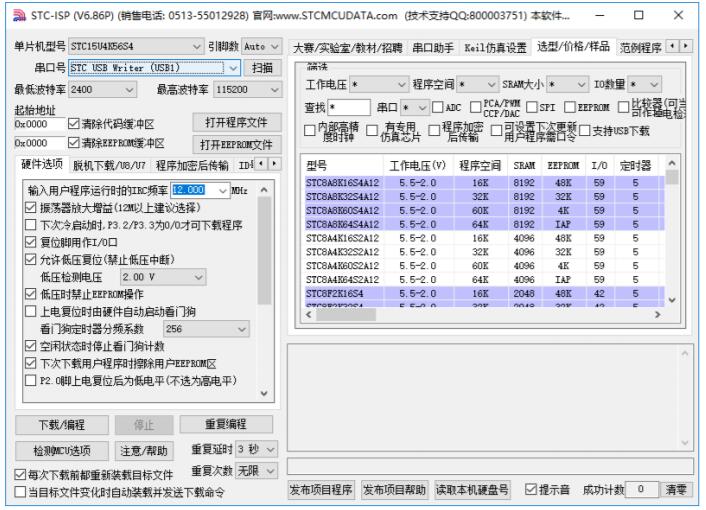

在回到STC-ISP的下载软件,此时“串口号”的下拉列表中已自动选择了“STC USB Writer (USB1)”,即可使用USB进行ISP下载了

STC-ISP(51单片机烧录软件)

使用方法

1、打开stc-isp软件。

2、在软件界面右边选项找到“串口助手”并点击。

3、查看当前串口号(COM1),串口通信时需要用。

4、选择图片中小框框的串口号(COM1)。

5、再选择“波特率”,默认为9600。

6、选择“校验位”,默认为无检验。

7、点击“打开串口”,图片中红色小框框显示“关闭串口”的字样,证明打开串口成功了。

8、最后界面的红色大框框里面的设置都是串口接收和发送的文件设置。主要设置的是“文本模式”或“HEX模式”。stc-isp软件的串口助手基本上的设置就是这样了。

注意事项:设置“编程完成后自动打开串口”是一个很方便的功能。打开串口助手进行串口接受数据时,建议定时清空接收区。

STC-ISP特色

将用户程序下载到u8/u7编程器以供脱机下载

清除u8/u7编程器中的用户脱机代码及数据

设置u8/u7脱机下载时的最高波特率115200

s-vcc输出电压5.0v√上电延时时间0.5s

使用u/u7在线下载完成后持续给目标芯片供电

使用8脱机下载完成后持续给目标芯片供电

脱机编程数量10000握手超时时间5

【一直检测单片机怎么办】

这个可能有很多问题,按小编遇到的情况来说:

1、txd和rxd接错了,下载器txd接单片机rxd,rxd接单片机txd。

2、晶振没插或者松了。

3、单片机型号选择错了,如果是stc89c52rc就要选后面加rc的,stc89c52就不行。

4、需要冷启动,就是给单片机断一次电,有的直接按电源开关就可以了,如果连的线把vcc拔插一次就可以了。

【注意事项】

本软件中内嵌的工具(如:串口助手, 波特率计时器等)均可以独立使用,

使用方法为:在工具选择页上单击鼠标右键进行选择。

关闭独立使用的工具可以再次返回主界面

stc isp烧录特色

1、keil c51编译环境,采用c语言编程应用stc15系列单片机,

2、充分发挥c51技术优势,充分展示stc15系列单片机本身的特点,

3、结合当前流行的isp编程技术和iap在系统中的应用,

4、i2c、spi、adc等片内资源和多种片外扩展应用,为读者快速上手提供了便利。

5、例如片内晶体振荡器时钟调整,将芯片配置为具有模拟功能的单片机,

6、keil 在uvision4环境下进行在线模拟调试,高速执行1t单周期指令,

7、基于flash存储器的8051单片机的基本组成、性能特点和应用方法

以上便是WinWin7小编给大家分享介绍的STC-ISP(51单片机烧录软件),有需要的用户可以通过下面地址获取,如果还是不知道怎么安装,可以参考压缩包中的【STC-USB驱动安装说明.pdf】!
