KiCad官方Windows版

v8.0.1
KiCad官方Windows版
更新时间:2024-03-20软件大小:1.14GB软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍
KiCad是一个使用GPL开源协议的免费电子设计软件,常用于绘制PCB,创建电子电路原理图,进行印刷电路板的布局布线,由工程管理器(Kicad)、原理图编辑器(eeschema)、元器件库编辑器(libray editor)、PCB图编辑器(pcbnew)、封装(库)编辑器(footprint editor)等工具构成。功能丰富,操作简单,能够帮助用户方便的进行PCB创建。需要的朋友快来下载吧。

  软件包内容

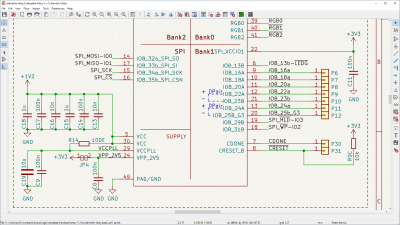

KiCad官方Windows版

  KiCad 包括一个工程管理器和四个主要程序:

  kicad - 工程管理器。

  eeschema - 原理图编辑器。

  cvpcb - 元件封装关联选择器。pcbnew - PCB布线程序。

  gerbview - Gerber(光绘文件)查看器

  优点

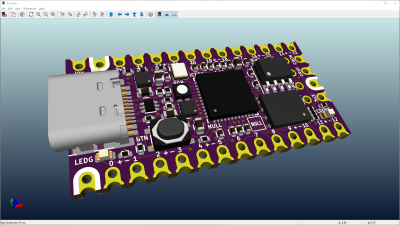

KiCad官方Windows版

  1.kicad是一款开源软件,遵守GNU的GPL版权协议,使用起来没有盗版的问题。2.kicad采用图形操作界面,配合鼠标和键盘使用很方便。3.Kicad是一个跨平台的工具,在linux和windows都可以方便使用。4.Kicad生成gerber文件很简便,PCB画好以后可以直接生成gerber文件。不用担心文件格式

  使用技巧

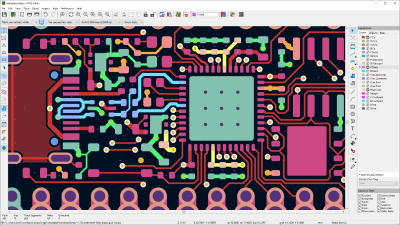

KiCad官方Windows版

  1。移动元件快捷键是m,元件旋转的快捷键是r,使用方法是将鼠标移动到特定的元件上再按下快捷键就可以了。

  2。拷贝元件最快的方法是按住shift 键 然后用鼠标拖动光标选定准备的元件然后不要松开shift 键再移动到指定的地方松开 shift 键复制 就成功了

  3。层次原理图绘制的方法是在原理图上增加层次管脚,然后在顶层的那张原理图上加入层次原理图元件,在放置层次原理图元件的时候会要求你指定对于的原理图名称。同时在层次原理图元件上也要加入层次管脚。这和99se操作有些类似。

  4。如果不喜欢英文界面可以在语言选项中选择简体中文选项,整个菜单就会自动变成中文的了

  5。在层次原理图中不同层次图中的电源网络默认是全局连接的。

  6。放置过一次的元件软件会自动为它建立一个缓冲区,再次放置的时候直接选取就可以了

  7。图画好以后点击元件编号按钮软件就可以为所有元件自动编号。8。删除元件可以把光标放在元件或者线上按D就可以直接删除。
