Protel99se(EDA设计软件)

2021破解版
Protel99se(EDA设计软件)
更新时间:2023-12-17软件大小:84M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

Protel99SE增强工具是针对Protel99se元件库软件开发的一款鼠标增强软件,拥有丰富的设计功能,能进行原理图的设计、印制电路板的设计、PCB板的设计等功能,还可以设计32个信号层,16个地电层,16个机械层,是目前网络上最流行的电路板设计软件。

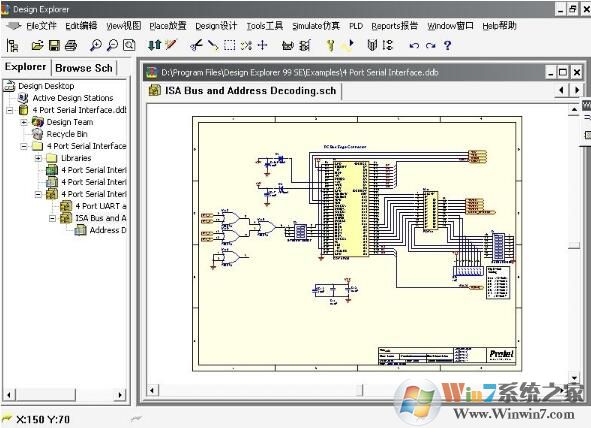

Protel99se鼠标增强软件 V4.0 中文绿色版

Protel99SE软件功能

1、建立材料清单

打开“4Port Serial Interface、ddb”设计数据库,找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface、prj”文件设计窗口,选择“Reports”中的“Bill Of Material”菜单,按照导向器所给选项选择,完成选择,一个“Excel”风格的材料清单将被制成。

2、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器,它能分析PCB设计和检查设计参数的功能,测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题,可以从PCB运行一个反射或串扰分析,以确切地查看其情况。

3、检查原理图电性能可靠性

打开LCD Controller、ddb 设计数据库,点取LCD Controller 文件夹下的LCDController、prj原理图设计窗口,Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的,Protel99se包含一个强大的设计同步工具,使得非常容易地在原理图和PCB之间转移设计信息。

5、原理图连线设计

确定起始点和终止点,Protel99se就会自动地在原理图上连线,从菜单上选择“Place/Wire”后,按空格键切换连线方式,自动连线、任意角度、45连线、90连线,使得设计者在设计时更加轻松自如。

6、布线设计

Protel 99se有三中布线方式:忽略障碍布线(Ignore obstacle),避免障碍布线(Avoid obstacle),推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式,在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

7、多图纸设计

一个原理图设计有多种组织图纸方案的方法,可以由单一图纸组成或由多张关联的图纸组成,不必考虑图纸号,protel99se将每一个设计当作一个独立的方案,设计可以包括模块化元件,这些模块化元件可以建立在独立的图纸上,然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作,模块也可被不同的方案重复使用。

8、原理图仿真

Protel99se软件还提供了大量的仿真用元件,每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim、Ddb数据库的28个库中。

在Protel99se中执行仿真,只要简单地从仿真用元件库中放置所需的元件,连接好原理图,加上激励源,单击仿真。

软件汉化教程

1、将解压包中汉化补丁文件夹名称中的“CLIENT99SE.rcs”文档拷贝到“C:\Windows”文件目录下。

2、将汉化补丁文件夹名称下“pcb线路板-Hz”文件夹名称内的全部文档拷贝到手机软件的安装目录下,默认设置安装目录:“C:\Program Files\Design Explorer 98 SE”,将文档的只读特性除掉。

3、将“GB4728.ddb”文档拷贝到“C:\Program Files\Design Explorer 98 SE\Library\Sch”文件目录下,将文档的只读特性除掉。

4、将“GUOBIAO Template.DDB”文档拷贝到“C:\Program Files\Design Explorer 98 SE”文件目录下,将文档的只读特性除掉。
