Multisim是款以Windows为基础的仿真工具,适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力。工程师们可以使用Multisim交互式地搭建电路原理图,并对电路进行仿真,是电路教学解决方案的重要基础!
Multisim14简介
Multisim拥有全方位的虚拟测试仪器,包括通用实验的通用仪器,如万用表、函数信号发生器、双踪示波器、DC电源等;除此之外,一般实验室的仪器很少甚至没有,比如波特、字信号发生器、逻辑分析仪、逻辑转换器、失真度仪、频谱分析仪、网络分析仪等。
具有详细的电路分析功能,可以完成瞬态分析和稳态分析、时域和频域分析、器件线性和非线性分析、电路噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交流/DC灵敏度分析等电路分析方法。,从而帮助设计人员分析电路性能。
它可以设计、测试和演示各种电子电路,包括电工、模拟电路、数字电路、射频电路、微控制器和接口电路等。可以对模拟电路中的元件设置开路、短路、不同程度漏电等各种故障,从而观察电路在不同故障情况下的工作情况。在仿真的同时,软件还可以存储测试点的所有数据,列出仿真电路的所有元件,存储测试仪器的工作状态、显示波形和具体数据。
Multisim14.0软件特色
1、直观的图形界面
整个操作界面就像一个电子实验工作台,绘制电路所需的元器件和仿真所需的测试仪器均可直接拖放到屏幕上,轻点鼠标可用导线将它们连接起来,软件仪器的控制面板和操作方式都与实物相似,测量数据、波形和特性曲线如同在真实仪器上看到的;
2、丰富的元器件
提供了世界主流元件提供商的超过17000多种元件,同时能方便的对元件各种参数进行编辑修改,能利用模型生成器以及代码模式创建模型等功能,创建自己的元器件。
3、强大的仿真能力
以SPICE3F5和Xspice的内核作为仿真的引擎,通过Electronic workbench 带有的增强设计功能将数字和混合模式的仿真性能进行优化。包括SPICE仿真、RF仿真、MCU仿真、VHDL仿真、电路向导等功能。
4、丰富的测试仪器
提供了22种虚拟仪器进行电路动作的测量
5、完备的分析手段
Multisimt提供了许多分析功能
6、独特的射频(RF)模块
提供基本射频电路的设计、分析和仿真。射频模块由RF-specific(射频特殊元件,包括自定义的RF SPICE模型)、用于创建用户自定义的RF模型的模型生成器、两个RF-specific仪器(Spectrum Analyzer频谱分析仪和Network Analyzer网络分析仪)、一些RF-specific分析(电路特性、匹配网络单元、噪声系数)等组成;
7、强大的MCU模块
支持4种类型的单片机芯片,支持对外部RAM、外部ROM、键盘和LCD等外围设备的仿真,分别对4 种类型芯片提供汇编和编译支持;所建项目支持C代码、汇编代码以及16进制代码,并兼容第三方工具源代码; 包含设置断点、单步运行、查看和编辑内部RAM、特殊功能寄存器等高级调试功能。
8、完善的后处理
对分析结果进行的数学运算操作类型包括算术运算、三角运算、指数运行、对数运算、复合运算、向量运算和逻辑运算等;
9、详细的报告
能够呈现材料清单、元件详细报告、网络报表、原理图统计报告、多余门电路报告、模型数据报告、交叉报表7种报告;
10、兼容性好的信息转换
提供了转换原理图和仿真数据到其他程序的方法,可以输出原理图到PCB布线(如Ultiboard、OrCAD、PADS Layout2005、P-CAD和Protel);输出仿真结果到MathCAD、Excel或LabⅥEW;输出网络表文件;向前和返回注;提供Internet Design Sharing(互联网共享文件)
Multisim14软件功能
1、主动分析模式
全新的主动分析模式可让您更快速获得仿真结果和运行分析。
2、电压、电流和功率探针
通过全新的电压、电路、功率和数字探针可视化交互仿真结果
3、了解基于Digilent FPGA板卡支持的数字逻辑
使用Multisim探索原始VHDL格式的逻辑数字原理图,以便在各种FPGA数字教学平台上运行。
4、基于Multisim和MPLAB的微控制器教学
全新的MPLAB教学应用程序集成了Multisim 14,可用于实现微控制器和外设仿真。
5、借助Ultiboard完成高年级设计项目
Ultiboard学生版新增了Gerber和PCB制造文件导出函数,以帮助学生完成毕业设计项目。
6、用于iPad的Multisim Touch
借助全新的iPad版Multisim,随时随地进行电路仿真。
7、来自领先制造商的6,000多种新组件
借助领先半导体制造商的新版和升级版仿真模型,扩展模拟和混合模式应用。
8、先进的电源设计
借助来自NXP和美国国际整流器公司开发的全新MOSFET和IGBT,搭建先进的电源电路。
9、基于Multisim和MPLAB的微控制器设计
借助Multisim与MPLAB之间的新协同仿真功能,使用数字逻辑搭建完整的模拟电路系统和微控制器
Multisim14.0安装教程
1、下载解压后,打开NI-Circuit-Design_Suite_14_0.exe安装文件!

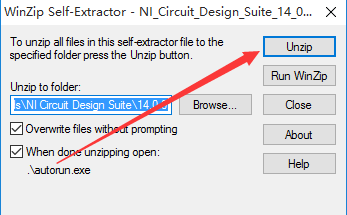

2、点击确定,再点击Unzip解压。

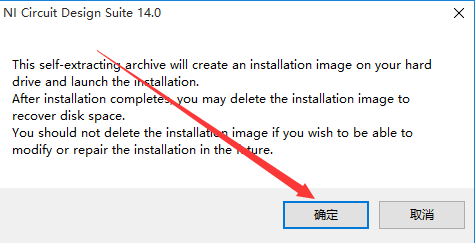

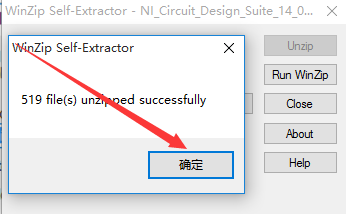

3、点击确定。

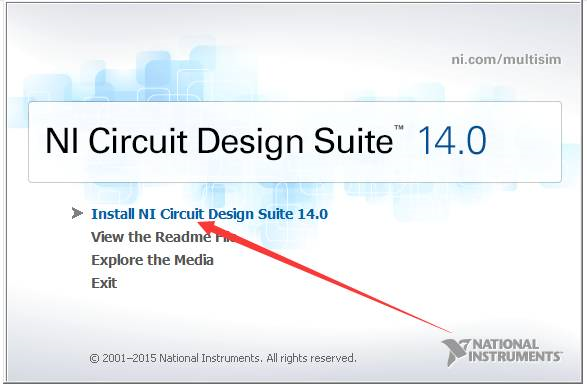

4、点击Install NI Circuit Design Suite 14.0该项。

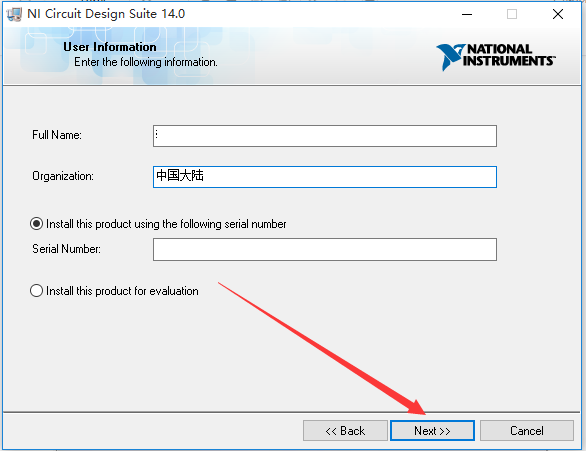

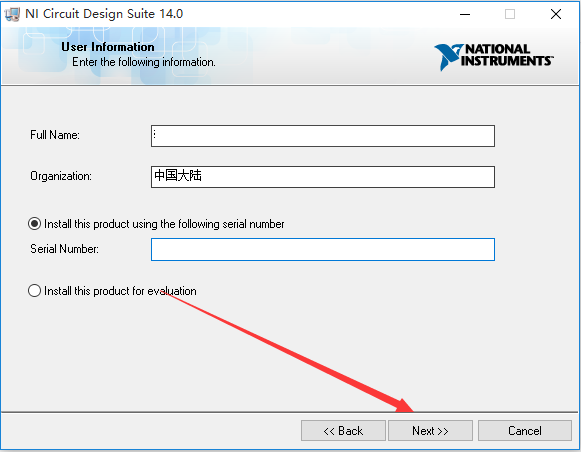

5、随意填写名称,点击Next。

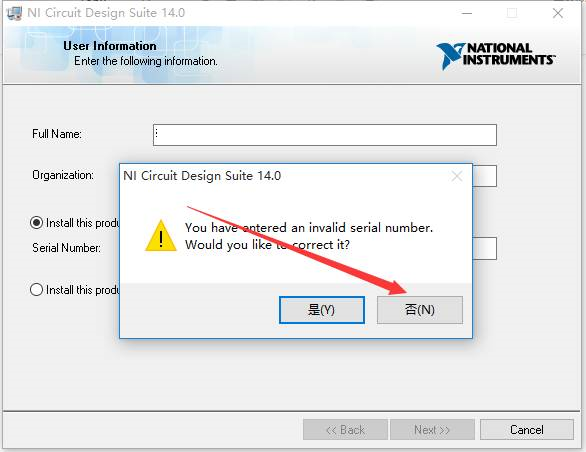

6、点击否。

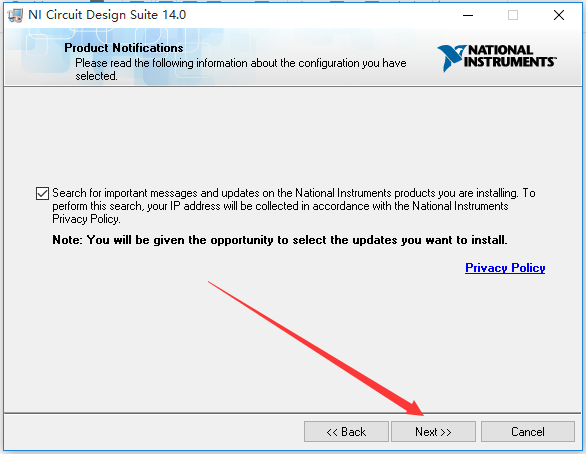

7、点击Next。

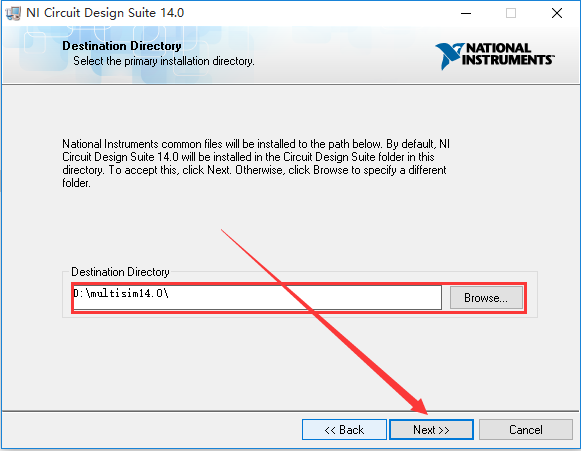

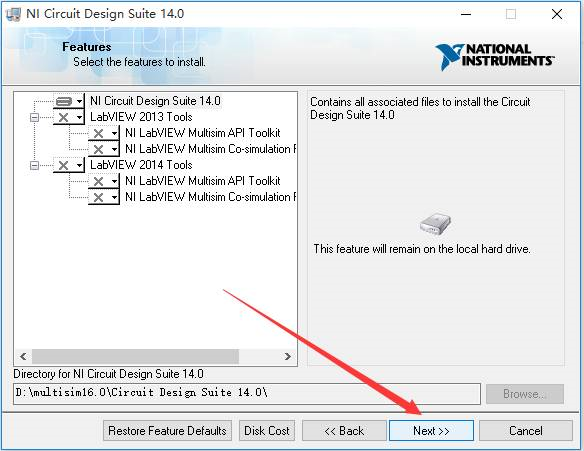

8、点击Browse更改安装路径,建议安装到除C盘以外的磁盘,可在D盘或者其他盘创建一个multisim14.0文件夹。然后点击Next。
9、点击Next。
10、点击Next。

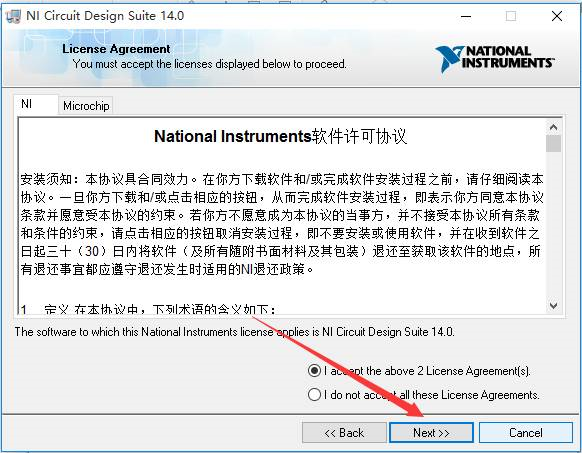

11、选择I accept the above 2License Adreemnrt选项,点击Next。

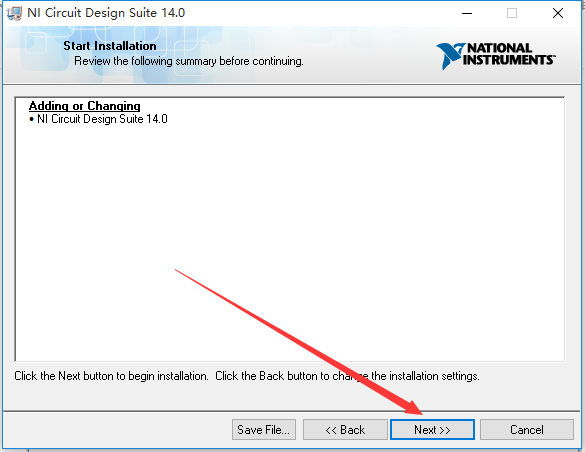

12、点击Next。

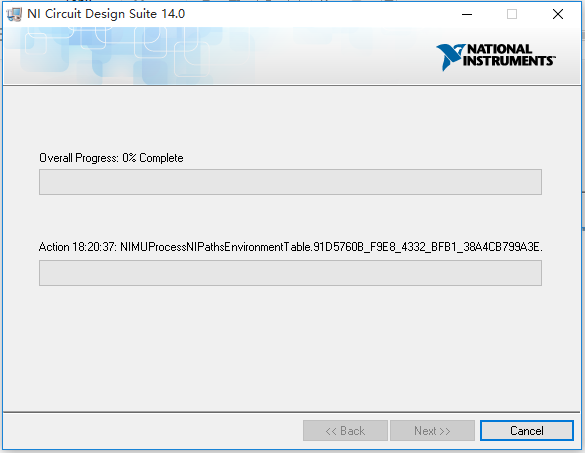

13、软件安装中(大约需要10分钟)。

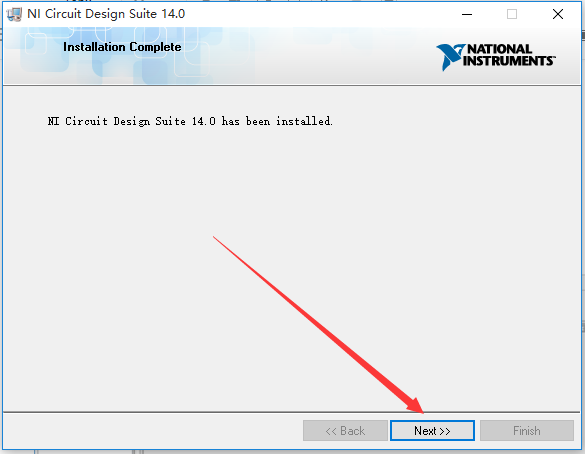

14、点击Next。

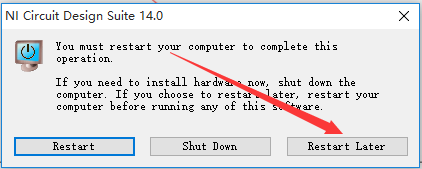

15、点击Restart Later。

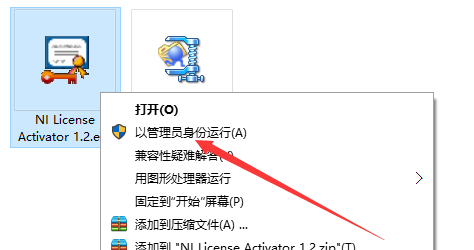

16、在解压出的文件夹找到NI license Activator 1.2.exe文件,鼠标右击选择以管理员身份运行。

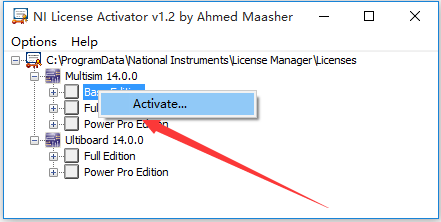

17、找到Base该项,右击找到Activate点击确定。

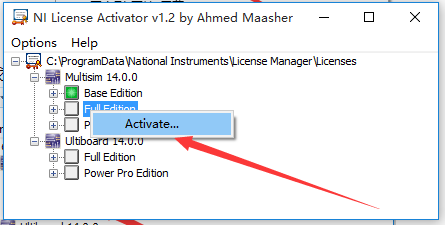

18、找到Full Edition该项,右击找到Activate点击确定。

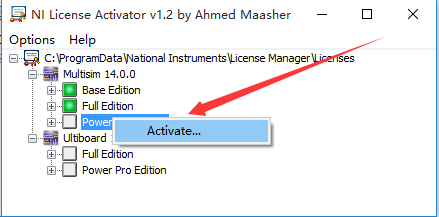

19、找到Power Pro Edition该项,右击找到Activate点击确定。

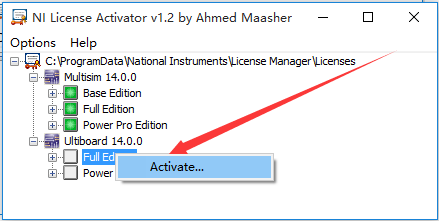

20、找到Full Edition该项,右击找到Activate点击确定。

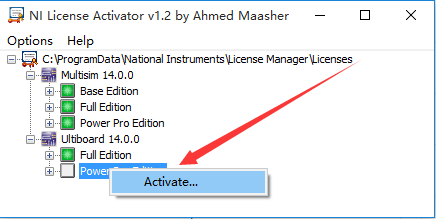

21、找到Power Pro Edition该项,右击找到Activate点击确定。

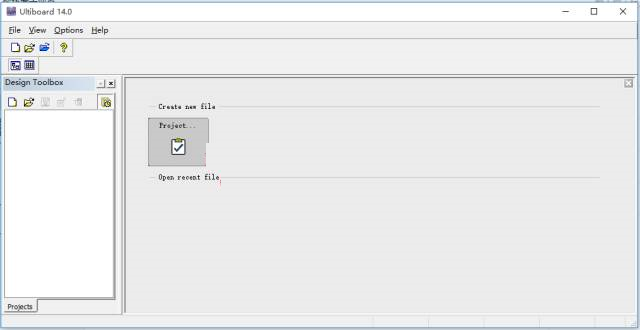

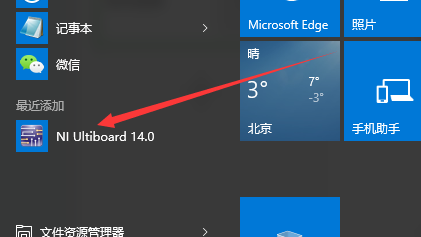

22、点击开始菜单栏,找到NI Ultiboard 14.0打开。
23、安装完成。
