Protel DXP 2004下载|Protel DXP PCB线路板设计软件 中文版

Protel DXP 2004下载|Protel DXP PCB线路板设计软件 中文版
更新时间:2023-11-13软件大小:499M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

Protel DXP 2004中文版是一款专业的功能齐全的PCB线路板设计软件,Protel DXP2004将电路原理图设计、pcb板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台,是目前国内最流行的通用EDA软件。ProtelDXP采用新的方法进行卡片设计,可以享受很大的自由,可以在设计的不同阶段自由转换,根据正常的设计流量进行工作。

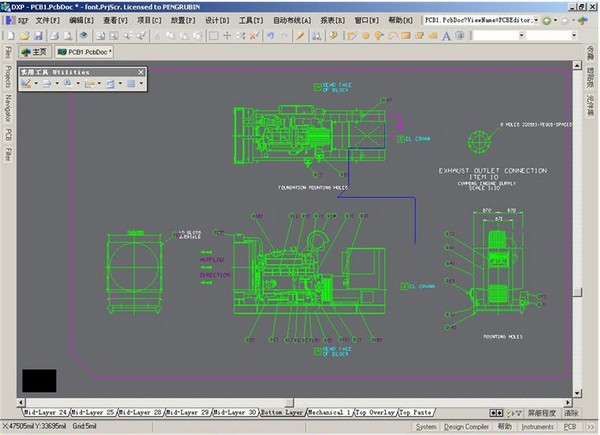

    protel dxp2004

    Protel DXP 2004中文版软件介绍:


    Protel DXP PCB线路图设计系统完全利用了Windows XP和Windows 2000平台的优势,具有改进的稳定性、增强的图形功能和超强的用户界面。
    Protel DXP是一个单个的应用程序,能够提供从概念到完成板卡设计项目的所有功能要求,其集成程度在PCB设计行业中前所未见。
    Protel DXP采用一种新的方法来进行板卡设计,使你能够享受极大的自由,从而能够使你在设计的不同阶段随意转换,按你正常的设计流量进行工作。
    Protel DXP是第一套完整的板卡级设计系统,真正实现在单个应用程序中的集成。设计从一开始的目的就是为了支持整个设计过程,Protel DXP让你可以选择最适当的设计途径来按你想要的方式工作。


    Protel DXP 2004特色功能

    1、分级线路图进入
    2、Spice 3f5混合电路模拟
    3、完全支持线路图基础上的FPGA设计
    4、设计前和设计后的信号线传输效应分析
    5、规则驱动的板卡设计和编辑
    6、自动布(Autorouting)
    7、完整CAM输出能力

    Protel DXP 2004使用方法

    中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。
    在PCB中打印中文可使用汉字PCBHZ补丁。
    步骤:
    1,将PCBHZ文件包放入Altium根目录;
    2,在PCB界面中加载PCBHZ文件包中的hanzi库文件;
    3,自定义资源:
    在PCB界面中单击DXP图标选择CUSTOMIZE(自定义)/COMMANDS(命令)/[CUSTOMIZE](自定义),打开EDIT COMMAND(编辑命令)窗口
    选择new(新建)---设置如下:
    Action (动作)
    Process (进程) EditScript:RunMacro
    Parameters (参数) DocumentName=C:\Program Files\Altium\pcbhz\font.bas

    Caption (标题)
    Caption (标题) 汉字&h
    ----------------------------------

    Image (图像)
    Bitmap File(位图文件) C:\Program Files\Altium\pcbhz\china.bmp
    ----------------------------------

    快捷可自己选择。

    4,设置完后选择[CUSTOMIZE](自定义),用右键将自定义好的项目移入PCB界面中的PLACE(放置)菜单中。

    以上以C盘安装为例---C:\Program Files\Altium,其它盘安装时请将此路径和font.bas文件中的路径改好。
